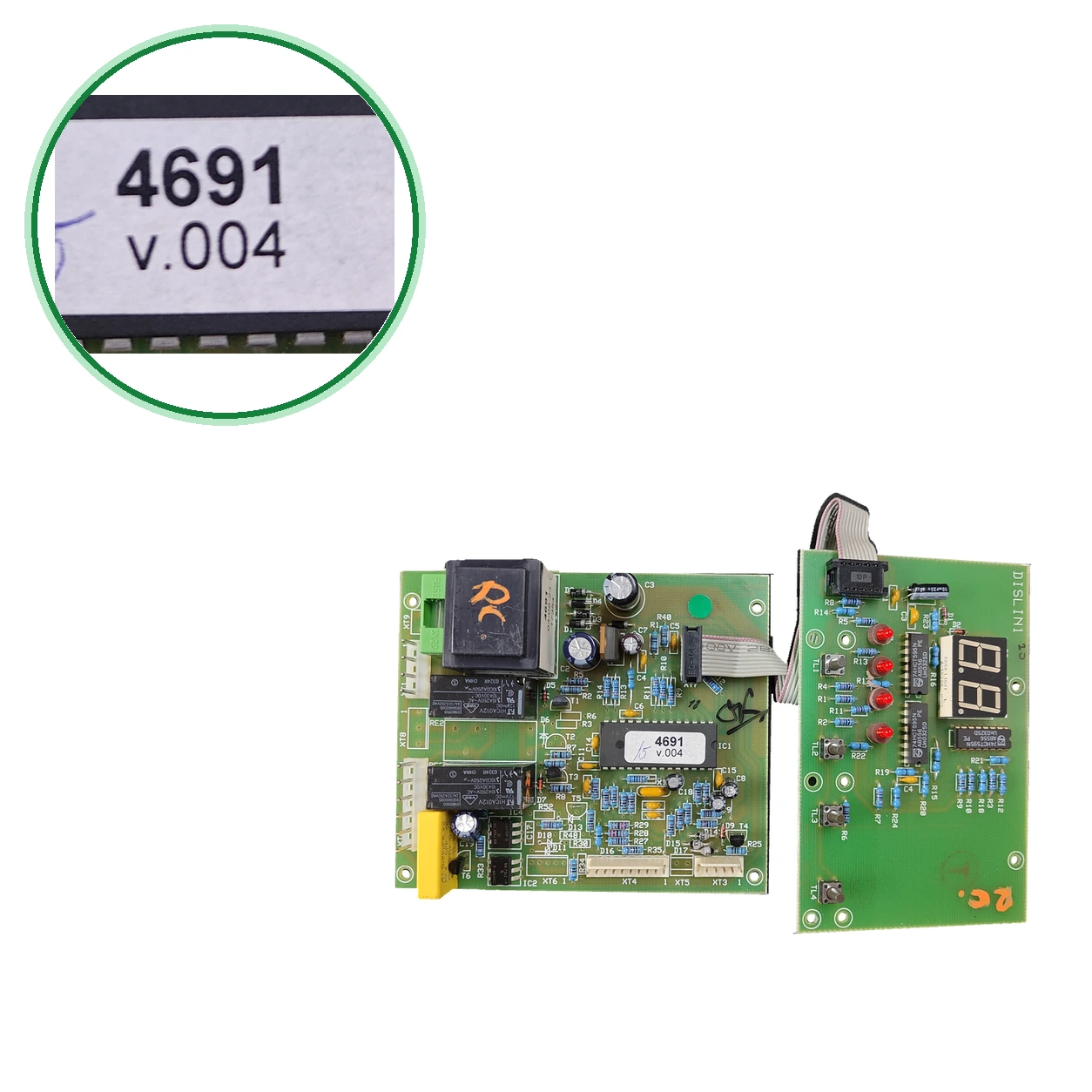

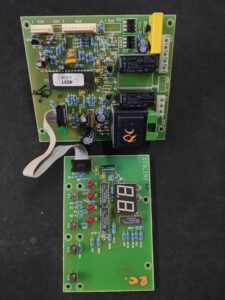

PCB Electrónica Vaillant 4691 V.004 · DISLIN1 Para VMW 232-1 Turbo Combi
Aplicación a la variante exacta pendiente de confirmar. Placa electrónica de caldera Vaillant con conector 10P para el módulo display y relés FT H1CA012V de 12 V DC.
- Type of part
- Vaillant
- Status
- Refurbished
- internal SKU
- PLC169
- Warranty
- 1 year
VAT included Stock · 1 unit
Compatible Vaillant boilers
Vaillant. 0 compatibilidades contrastadas. Hay otros 1 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Vaillant VMW 232-1 Turbo Combi | Vaillant | Unconfirmed |
|---|
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.
- Busca en tu placa el marcado «4691 V.004» y el código «DISLIN1»: deben coincidir con los de esta pieza.
- Comprueba también el relé FT H1CA012V (bobina 12 V DC), el portafusible 5X20 y el conector 10P del módulo display.
- Para la VMW 232-1 Aplicación registrada: esta placa. Aviso: un despiece y para esa caldera otros códigos (130835, 130836, 077982) que Sin confirmar: a 4691 V.004 ni a DISLIN1; compara primero los códigos marcados.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera para consultar disponibilidad.
Vaillant
- Uniclima internal SKU
- PLC169
- Brand
- Vaillant
- Type of part
- Vaillant
- Units in stock
- 1 unit
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Fuse holder format
- 5X20
- Inventario — Conector/módulo display
- 10P
- Inventario — Relés visibles
- FT H1CA012V; bobina 12 V DC; contactos 10 A 250 V AC / 10 A 30 V DC
- Inventory — Application indicated in inventory
- Vaillant VMW 232-1 Turbo Combi
- Identification — Marked code
- 4691 v.004
- Identification — Marked code
- DISLIN1
- Identification — Marked code
- 4691
- Identification — Marked code
- 03-08-23
- Formato portafusible
- 5X20
- Datos del inventario — Conector/módulo display
- 10P
- Datos del inventario — Relés visibles
- FT H1CA012V; bobina 12 V DC; contactos 10 A 250 V AC / 10 A 30 V DC
- Inventory data — Application indicated in inventory
- Vaillant VMW 232-1 Turbo Combi
- Additional markings
- Versión V.004; etiqueta visible 4691; fecha lateral 03-08-23; portafusible/formato 5×20; módulo display 10P; PCB DISLIN1; relé FT H1CA012V.
- Pending applications to verify
- Vaillant VMW 232-1 Turbo Combi — compatibilidad citada; pendiente de confirmar por variante.
Before purchasing
- No confundir: 130835 — Placa «VMW 232-1 principal» en el listado; el despiece de la VMW 232-1 la lista como «Soporte circuito impreso (regulador)», pos. 13 — sin confirmación adicional leída la une a 4691 V.004 ni a DISLIN1
- No confundir: 130836 — «Módulo display» o placa en (VMW 232-1 y VMW 230-1; otra la titula VA20100170, «tarjeta de mandos»); el despiece la lista como «Soporte circuito impreso (display)», pos. 14 — sin confirmación adicional leída la une a 4691 V.004 ni a DISLIN1
- No confundir: 077982 — «Placa de mandos» (pos. 37) en el despiece de la VMW 232-1 — El despiece no cita 4691 V.004 ni DISLIN1; no consta que sea esta pieza
- Un despiece de la VMW 232-1 lista 130835 y 130836 (soportes del circuito impreso) y 077982 (placa de mandos); sin confirmación adicional leída los une a 4691 V.004 ni a DISLIN1. No los damos como equivalentes.
- Calderas registradas. Fuera, ( y marketplace) dan DISLIN1 como placa Vaillant; ninguno une 4691 V.004 ni nombra la VMW 232-1, y el documentación no cita la placa. la describe como secundaria; nuestro inventario no indica si es principal o secundaria.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Vaillant VMW 232-1 Turbo Combi.
Frequently asked questions: Vaillant
Where is the code for this PCB and which one should I compare?
En la propia placa va marcado «4691 V.004» (también escrito 4691V.004 o 4691 V004) y el código «DISLIN1»; lleva además el marcado «03-08-23». Compara esos códigos con los de tu placa antes de pedirla.
Is it compatible with my Vaillant VMW 232-1 Turbo Combi?
La compatibilidad de esta variante está pendiente de confirmar. registrada: para esa caldera. Fuera, de una placa DISLIN1 habla de «Vaillant Turbocombi» sin dar el modelo exacto y el despiece de la VMW 232-1 que hemos leído no cita 4691 V.004 ni DISLIN1: Sin confirmar: aún esta placa a la VMW 232-1. Comprueba que tu placa lleve 4691 V.004 y DISLIN1.
¿Qué se sabe de los códigos 4691 V.004, DISLIN1 y 03-08-23?
4691 V.004 y DISLIN1 son los códigos marcados en la placa. DISLIN1 como «Versión de Electrónica» de una placa Vaillant y como «Modelo: DISLIN1». No hemos hallado ningún documento de Vaillant que explique estos códigos ni el 03-08-23.
Is the same PCB as the 130835, 130836, or 077982 of the VMW 232-1?
No lo sabemos. Un despiece de la VMW 232-1 lista la 130835 y la 130836 como «Soporte circuito impreso» (regulador, pos. 13; display, pos. 14) y la 077982 como «Placa de mandos» (pos. 37); venden la 130835 y la 130836 como placa o módulo. sin confirmación adicional las une a 4691 V.004 ni a DISLIN1: no las tomes como equivalentes y compara los códigos marcados.
What components does it have and what should I check when assembling it?
lleva conector 10P para el módulo display, portafusible 5X20 y relés FT H1CA012V (bobina 12 V DC, contactos 10 A 250 V AC / 10 A 30 V DC). La ficha de la serie de relés FTR-H1 de Fujitsu da contactos de 10 A, 250 V AC y 30 V DC, pero no nombra el código H1CA012V. Antes de montarla, revisa que los conectores de tu caldera coincidan y que el fusible esté sano.
¿Está esta PCB verificada por?
To be confirmed: En parte. La caldera la confirma. Fuera, y de segunda mano dan DISLIN1 como placa Vaillant, pero ninguno une 4691 V.004 ni nombra la VMW 232-1, y el despiece de la VMW 232-1 que hemos leído tampoco cita 4691 V.004 ni DISLIN1. Además, esa titula la placa DISLIN1 como «secundaria»; nuestro inventario no indica si la pieza es principal o secundaria.
Who should install it?
Recomendamos que la monte un técnico cualificado. Si dudas de que la avería sea de la placa, pide antes que revisen el fusible (esta placa lleva portafusible 5X20), las conexiones y la alimentación.
