Vaillant 00712026 Electronic PCB · PCB 734766 for VMW 24/280/5 R3

Aplicación a la variante exacta pendiente de confirmar. Por confirmar: Placa de control de la caldera Vaillant, situada detrás del frontal, en la caja de control. la relaciona con una caldera que no enciende o no responde al termostato, con códigos de error erráticos, reinicios inesperados, relés pegados o pistas quemadas en el circuito.

Type of part: Vaillant
Status: Refurbished
internal SKU: PLC182
Warranty: 1 year

VAT included Stock · 5 units

Compatibility

Compatible Vaillant boilers

Vaillant. 0 compatibilidades contrastadas. Hay otros 7 modelos que todavía estamos comprobando.

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Vaillant VMW 24/280-5 R1	Vaillant	Unconfirmed
Vaillant VMW ES 240/2-5	Vaillant	Unconfirmed
Vaillant VMW ES 242/2-5	Vaillant	Unconfirmed
Vaillant VMW ES 280/2-5	Vaillant	Unconfirmed
Vaillant VMW ES 282/2-5	Vaillant	Unconfirmed
Vaillant AtmoMax Plus VUW 280/2-5 R1	Vaillant	Unconfirmed
Vaillant VMW 24/280/5 R3	Vaillant	Unconfirmed

Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.

Guide

How to check if it is the part for your boiler

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

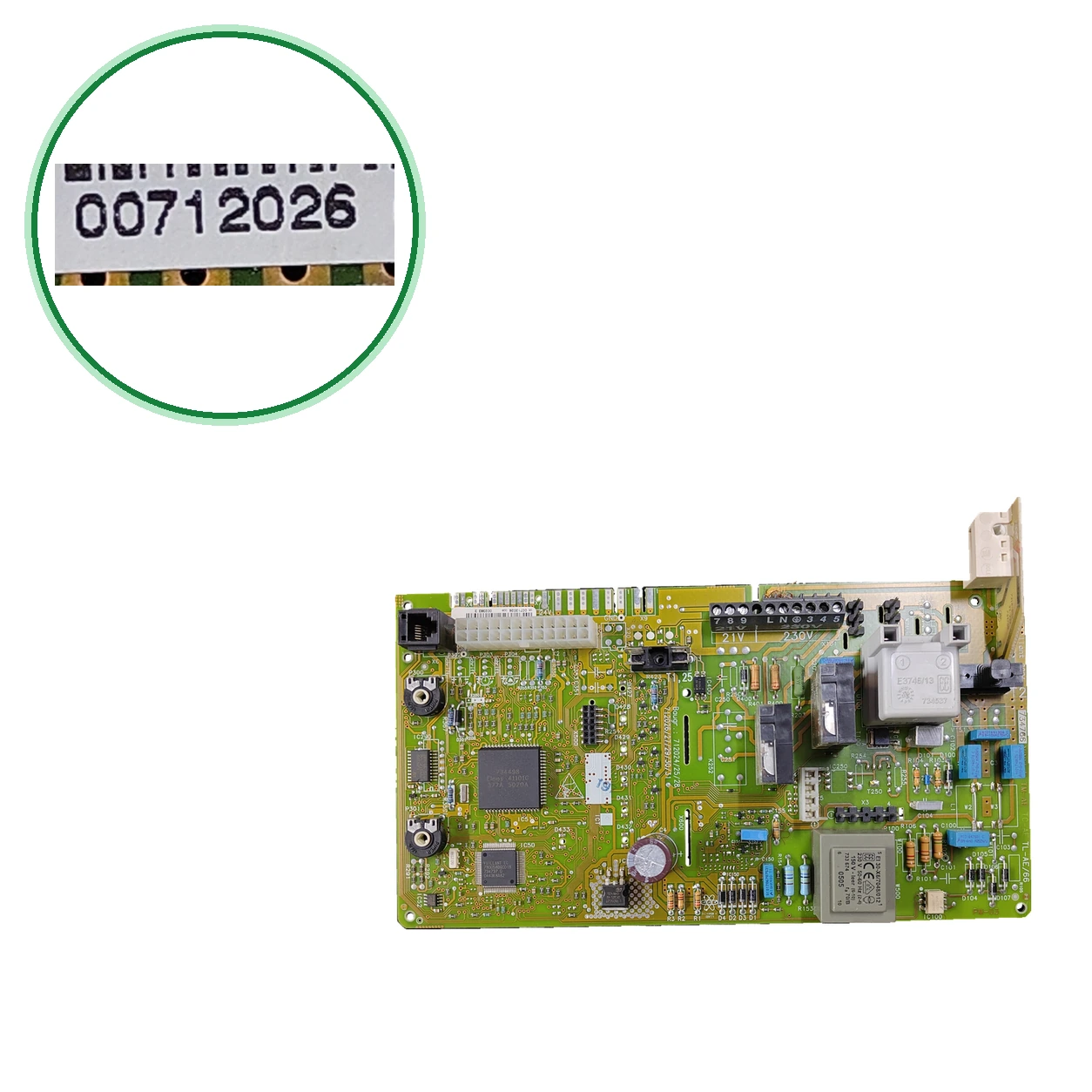

Open the control box, behind the front panel of the boiler, and look for 00712026 printed on the circuit board or on a sticker on the side.
Also compare the circuit code 734766 and the marking V064E on the PCB.
Do not consider it equivalent to 0020034604 (Turbomax Plus, VUW) or 20092372 (VMW24/282/4-5 and VMW28/322/4-5).
coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.

Diagnosis and fault codes

Symptoms that require diagnosis in the Vaillant.

Common symptoms and faults

01
The boiler does not ignite or does not respond to any commands from the thermostat.
Cause: To be confirmed: entre los motivos para cambiar la 00712026. Que un técnico descarte otras causas antes.
02
Erratic and intermittent fault codes on the screen
Cause: To be confirmed: los asocia a esta PCB. Anota el código y consulta el manual de tu modelo.
03
Unexpected resets during the operating cycle
Cause: Lo cita la misma como señal de PCB defectuosa.
04
Stuck relays or burnt tracks and oxidation on the circuit
Cause: Se ve al abrir la caja de control; lo da como señal de PCB dañada.

These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.

Technical data

Vaillant

Uniclima internal SKU: PLC182
Brand: Vaillant
Type of part: Vaillant
Units in stock: 5 units
Status: Refurbished
Warranty: 1 year
Shipping: Delivery time shown at checkout
Return: 14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Terminal marking: 21V / 230V
Connection marking: 24V
Inventory — Optocoupler: MOC3052
Inventory — White relay — declared in inventory, not verified: 250 V~; 16 A
Inventory — Mounted transformer: 230 V~; 50–60 Hz
Inventory — Transformer/subcomponent: 230 V; 50-60 Hz
Inventory — Application indicated in inventory: Vaillant VMW 24/280/5 R3
Inventory — Marked code: 00712026; V064E; TM-AE / TC-AE / TL-AE/66 / PM-03
Identification — Marked code: 00712026
Identification — Marked code: 734766
Identification — Marked code: V064E
Identification — Marked code: TM-AE / TC-AE / TL-AE/66 / PM-03
Marked terminals: 21V / 230V
Marked connection: 24V
Inventory data — Optocoupler: MOC3052
Inventory data — White relay — declared in inventory, not verified: 250 V~; 16 A
Inventory data — Mounted transformer: 230 V~; 50–60 Hz
Inventory data — Transformer/subcomponent: 230 V; 50-60 Hz
Inventory data — Application indicated in inventory: Vaillant VMW 24/280/5 R3
Inventory data — Marked code: 00712026; V064E; TM-AE / TC-AE / TL-AE/66 / PM-03
Pending applications to verify: Vaillant VMW 24/280/5 R3 — compatibilidad anotada; pendiente de confirmar por variante. Oferta comercial CI00712026 paraVMW ES240/2-5; no confirma el modelo propioVMW24/280/5 R3. aplicaciones declaradas por el vendedor para la referencia ofertada: VMW ES 240/2-5; VMW ES 242/2-5; VMW ES 280/2-5; VMW ES 282/2-5; VMW 24/280-5 R1. No confirman la revisión/configuración propia; verificar despiece, serie y conexiones antes de montaje.

Before purchasing

To be confirmed: Estos síntomas los da, no un manual oficial: un técnico debe confirmar la avería antes de cambiar la placa.
Por confirmar: Vaillant VMW 24/280-5 R1 — 1 origen: ficha de (00712026)
Por confirmar: Vaillant VMW ES 240/2-5 — 1 origen: ficha de (00712026)
Por confirmar: Vaillant VMW ES 242/2-5 — 1 origen: ficha de (00712026)
Por confirmar: Vaillant VMW ES 280/2-5 — 1 origen: ficha de (00712026)
Por confirmar: Vaillant VMW ES 282/2-5 — 1 origen: ficha de (00712026)
To be confirmed: Vaillant AtmoMax Plus VUW 280/2-5 R1 — 1 origen: de la placa usada que montaba (00712026)
No compatible o excluidos: Vaillant VMW24/282/4-5 y VMW28/322/4-5 — les dan otra placa: 20092372
No compatible o excluidos: Vaillant Turbomax Plus 828E VUW 282/2-5 R3 — Su lista de recambios da otra PCB: 0020034604
No compatible o excluidos: Vaillant Thermocompact VU / Turbomax Pro VUW — les da otra PCB: 0020034604
No confundir: 0020034604 — PCB Vaillant que una ficha turca anuncia con 734766 y 130806 para Turbomax Plus 824E/828E y VUW 242/2 282/2 — Otro código y otras calderas. La lista de recambios de la Turbomax Plus 828E VUW 282/2-5 R3 de la 0020034604 como PCB y no cita 00712026 ni 734766. Compara siempre el 00712026
Do not confuse: 20092372 — Vaillant PCB for VMW24/282/4-5 and VMW28/322/4-5 — Another PCB, from a different VMW series.
To be confirmed: junta la 734766 con la 0020034604 y la 130806 para otras calderas Vaillant; no las damos como equivalentes de la 00712026.
unen el 00712026 con una placa electrónica Vaillant; la serie 2-5 la citan dos de ellos. La VMW 24/280/5 R3 la confirma y sin confirmación adicional externa la nombra. junta la 734766 con la 0020034604 en otra serie.
Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Vaillant VMW 24/280/5 R3.

Frequently Asked Questions

Frequently asked questions: Vaillant

Where is code 00712026 and what other marking should I compare?

To be confirmed: indica que la referencia 00712026 suele ir serigrafiada sobre el circuito impreso o en una pegatina del lateral. En nuestra unidad, ha leído 00712026 y 734766, además de V064E y TM-AE / TC-AE / TL-AE/66 / PM-03.

Is it compatible with my Vaillant VMW 24/280/5 R3?

La compatibilidad de esta variante está pendiente de confirmar. registrada: para la VMW 24/280/5 R3. Sin confirmar: la VMW 24/280/5 R3 y no hemos localizado el despiece oficial de esa caldera; la 00712026 para la VMW 24/280-5 R1.

Is it compatible with a VMW ES 240/2-5, 242/2-5, 280/2-5 or 282/2-5?

La compatibilidad de esta variante está pendiente de confirmar. para esas cuatro y para la VMW 24/280-5 R1. Es un solo origen y Sin confirmar. Compara el código 00712026 o envíanos desde Contacto una foto de la placa y de la etiqueta de tu caldera.

What is the 734766 marked on the PCB?

To be confirmed: Es el código del circuito (PCB). lista la «734766» como PCB Vaillant y checo la ofrece para calderas VUW/VU AtmoMAX y TurboMAX como compatible con la serie 712024 / 712025 / 712028. Para comprar, guíate por el 00712026.

Is 00712026 the same as 0020034604?

To be confirmed: No lo afirmamos. turca anuncia la PCB «0020034604 734766 130806» para Turbomax Plus 824E/828E y VUW 242/2 282/2, y la lista de recambios de la Turbomax Plus 828E VUW 282/2-5 R3 de otra da la 0020034604 como PCB, sin citar 00712026 ni 734766. ruso de piezas de una VUW INT 280/2-5 R1 lista la 0020034604 (antes 130805 y 130806) seguida del 00712026, sin aclarar si es la misma placa. No lo damos como equivalencia.

¿Qué significa el marcado 712024/25/28 que aparece en algún?

de una placa usada que montaba una AtmoMax Plus VUW 280/2-5 R1 da el marcado «Baugr.: 712024/25/28 (712026/27/29/30/31)» y el artículo 00712026; el 712026 es también la referencia. Son varios números de una misma serie: no los damos por intercambiables. Compara el código de tu placa.

Who should install it?

Un técnico cualificado. Nuestra unidad lleva bornes marcados 21V / 230V y un transformador montado de 230 V~, y la caldera funciona con gas. que la lista también recomienda un profesional cualificado.
