Placa Electrónica Vaillant 735077 · 00712248 / 00712189 · VMW 24/282/2-5 Y VMW 28/362-5-13
Placa electrónica Vaillant con relé, fusible y conexiones de 230 V. En la referencia 735077, la entrada de agua en el conector de 230 V es un posible origen de avería que requiere revisión; no confirma por sí sola el estado de esta unidad.
- Type of part
- Vaillant
- Status
- Refurbished
- internal SKU
- PLC184
- Warranty
- 1 year
VAT included Stock · 2 units
Compatible Vaillant boilers
Vaillant. Una compatibilidad contrastada: Vaillant VMW 28/362-5-13. Hay otros 3 modelos que todavía estamos comprobando.
Proven compatibility
| Boiler model | Family | Verification |
|---|---|---|
| Vaillant VMW 28/362-5-13 | Vaillant | Contrasted |
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Vaillant VMW ES 282/3-5 | Vaillant | Unconfirmed |
|---|---|---|
| Vaillant Turbomax Plus 828E VUW 282/2-5 | Vaillant | Unconfirmed |
| Vaillant VMW 24/282/2-5 | Vaillant | Unconfirmed |
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

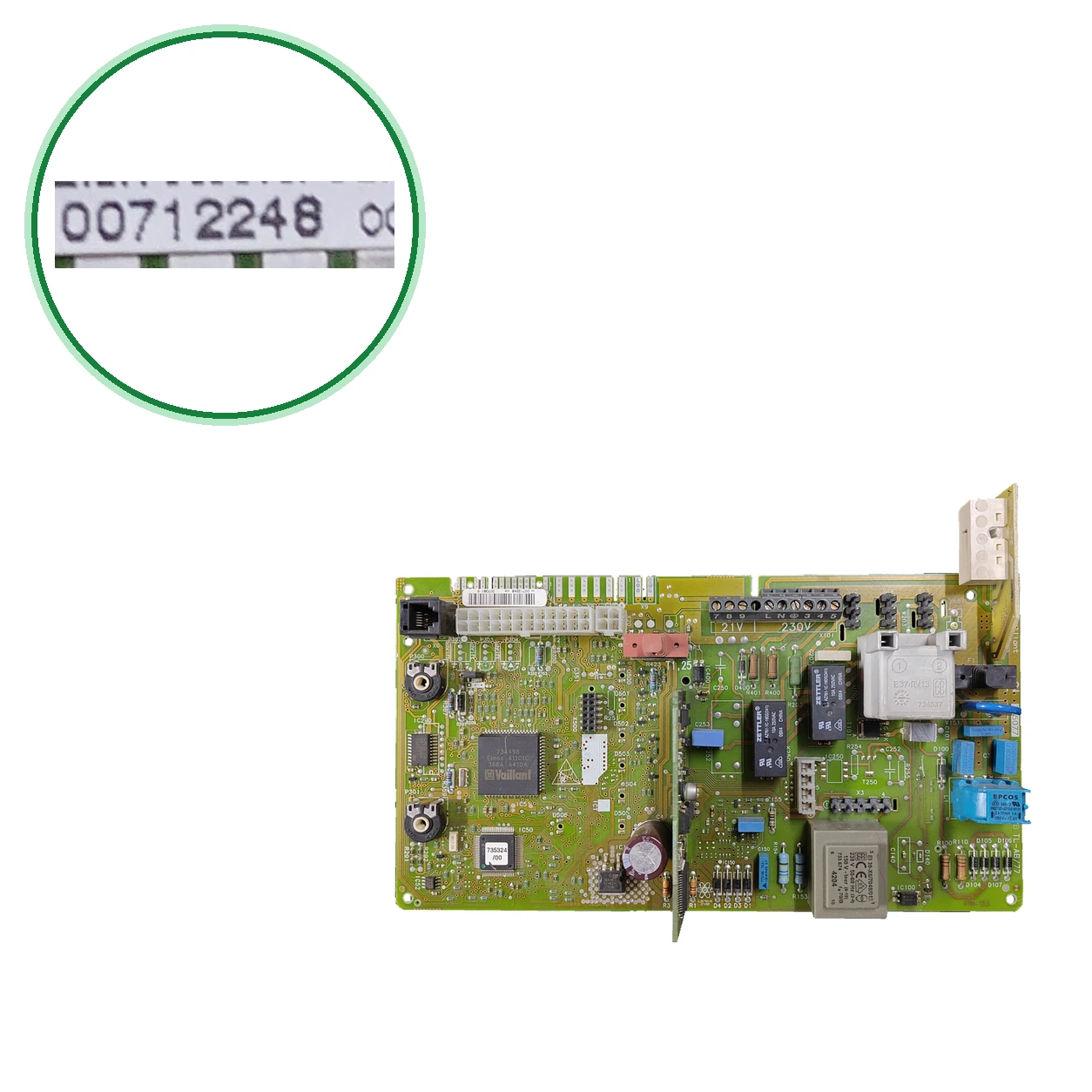

- Busca en la placa el código serigrafiado 735077 y la revisión V084-B (en una unidad se lee V084_B), junto a PM-02 o PM-03.
- Mira la etiqueta: nuestras unidades llevan 00712248 (04 00712248 008) o 00712189 (03 00712189 008). Compara ese código además del circuito.
- To be confirmed: No des por equivalente la 0020034604, que para la Turbomax Plus VUW 282/2-5: la junta con el 735077.
- Comprueba el modelo exacto de tu caldera en su placa de características: VMW 24/282/2-5 y VMW 28/362-5-13 están confirmadas.
- If they match, call us at 911 17 77 77 with the model of your boiler.
Symptoms that require diagnosis in the Vaillant.
Common symptoms and faults
- 01
La placa Vaillant 735077 deja de funcionar tras entrar agua en el conector de 230 V, sin nada quemado u oxidado a simple vista (caso de un hilo, 2015).
Cause: Revisa si hay humedad o restos de agua en el conector de 230 V antes de dar la placa por buena.
These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.
Vaillant
- Uniclima internal SKU
- PLC184
- Brand
- Vaillant
- Type of part
- Vaillant
- Units in stock
- 2 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Rele ZETTLER
- AZ761-1C-18DS(341); 10A250VAC
- Inventory — EPCOS condenser subcomponent
- 250 V~, clase X2
- Inventory — Application indicated in inventory
- VMW 24/282/2-5
- Inventory — Marked code
- 00712248; 04 00712248 008; 003381 9
- Inventory — PCB Marking
- 735077; V084_B; TM-AB; TC-AB; TL-AB/77; PM-03
- Identification — Marked code
- 00712248
- Identification — Marked code
- 04 00712248 008
- Identification — Marked code
- 735077
- Identification — Marked code
- V084_B
- Identification — Marked code
- TM-AB
- Identification — Marked code
- TC-AB
- Identification — Marked code
- TL-AB/77
- Identification — Marked code
- PM-03
- Ficha técnica — Rele ZETTLER
- AZ761-1C-18DS(341); 10A250VAC
- Inventory data — EPCOS condenser subcomponent
- 250 V~, clase X2
- Inventory data — Application indicated in inventory
- VMW 24/282/2-5
- Inventory data — Marked code
- 00712248; 04 00712248 008; 003381 9
- Inventory data — PCB marking
- 735077; V084_B; TM-AB; TC-AB; TL-AB/77; PM-03
- Referencia registrada
- 712248
- Additional markings
- Marcajes de etiqueta: 00712248; 04 00712248 008; 003381 9. Marcajes PCB: 735077; V084_B; TM-AB; TC-AB; TL-AB/77; PM-03. Subcomponentes: relé ZETTLER AZ761-1C-18DS(341); condensador EPCOS clase X2.
- Pending applications to verify
- VMW 24/282/2-5 — compatibilidad anotada; pendiente de confirmar por variante. Aplicación registrada: para su producto 10242 («Placa Electrónica Vaillant (00712248)»): turboTEC plus VU 202/5-5; turboTEC plus VU 242/5-5; turboTEC plus VUW 202/5-5; turboTEC plus VUW 242/5-5; turboTEC plus VUW 282/5-5; turboTEC plus VUW 322/5-5. Pendiente de contraste con documentación del fabricante para la referencia y variante física; esta declaración comercial no certifica compatibilidad ni intercambiabilidad. Aplicación registrada: «VMW ES 282/3-5» para la oferta enlazada. Aplicación comercial del vendedor, pendiente de contraste por despiece y variante antes de montaje; no confirma por sí sola compatibilidad de esta unidad.
Before purchasing
- Es un solo caso de foro, sin modelo de caldera ni respuesta técnica: sirve como aviso, no como diagnóstico.
- Por confirmar: Vaillant VMW ES 282/3-5: (PCB 00712248 en el título)
- To be confirmed: Vaillant Turbomax Plus 828E VUW 282/2-5: (ficha de la PCB 735077); con la 0020034604
- No confundir: 0020034604 — Placa Vaillant que británicas dan para la Turbomax Plus VUW 282/2-5. la escribe junto al 735077 («PCB 0020034604 was 130827 735077»). (distribuidor) la lista como placa electrónica de la VMW 24/282-5 (R1 y R2), la VMW 28/362-5 (y R3) y la VMW 282/2-5: nombres parecidos a los de nuestras calderas, no idénticos, y sin citar 735077 ni 00712248 — Solo 1 origen la une al 735077 y su ficha mezcla modelos: por confirmar. No la des por equivalente sin comparar la etiqueta. Las calderas confirmadas no cambian
- Las dos unidades comparten el circuito 735077 (V084-B) pero llevan etiquetas distintas (00712248 y 00712189): compara la etiqueta, no solo el circuito.
- To be confirmed: El 735077 sale como placa Vaillant en y el 00712248 en 1. Ninguno cita las calderas del taller con su nombre exacto. La 0020034604 solo la une al 735077.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Vaillant VMW 24/282/2-5.
Frequently asked questions: Vaillant
¿Cómo identifico esta PCB Vaillant 735077?
Busca en el circuito el código serigrafiado 735077 con la revisión V084-B (V084_B en una unidad) y PM-02 o PM-03. Después compara la etiqueta: 00712248 (04 00712248 008) o 00712189 (03 00712189 008 010923 0)., y dan el 735077 como referencia de una placa Vaillant.
¿Sirve para mi Vaillant VMW 24/282/2-5?
Comprueba el estado de cada modelo en los apartados de compatibilidad; las variantes pendientes no están validadas. registrada: para la VMW 24/282/2-5 con la unidad de etiqueta 00712248. vende la 00712248 para la VMW ES 282/3-5, un nombre de modelo distinto: es una sola y no la damos por equivalente.
¿Y para la Vaillant VMW 28/362-5-13?
Comprueba el estado de cada modelo en los apartados de compatibilidad; las variantes pendientes no están validadas. registrada: para la VMW 28/362-5-13 con la unidad de circuito 735077 y etiqueta 00712189. lista la VMW 28/362-5 con la 0020034604, sin citar el 735077.
¿Por qué hay dos etiquetas, 00712248 y 00712189, con el mismo circuito 735077?
Son las de nuestras dos unidades: ambas llevan el circuito 735077 (V084-B), pero la etiqueta cambia: 00712248 y PM-03 en la de la VMW 24/282/2-5, 00712189 y PM-02 en la de la VMW 28/362-5-13. sin confirmación adicional leída explica la diferencia. Compara la etiqueta de tu placa o envíanos una foto desde Contacto.
Is it the same PCB as the Vaillant 0020034604?
No está confirmado. escribe «PCB 0020034604 was 130827 735077» y lista la Turbomax Plus 828E VUW 282/2-5, pero su ficha mezcla modelos (Thermocompact 615E/620E/624E, 637E, Turbomax Plus 837E). y dan la 0020034604 para esa caldera sin citar el 735077. Aplicación registrada para las VMW 24/282-5, 28/362-5 y 282/2-5, nombres parecidos a los de nuestras calderas, sin citar 735077 ni 00712248. Solo 1 origen une ambos códigos: compara códigos o envíanos una foto.
¿Va en otras calderas Vaillant además de las confirmadas?
Comprueba el estado de cada modelo en los apartados de compatibilidad; las variantes pendientes no están validadas. Hay dos candidatas, cada una con: la VMW ES 282/3-5 y la Turbomax Plus 828E VUW 282/2-5. Quedan por confirmar. Para tu caldera, llama al 911 17 77 77 o envíanos desde Contacto una foto de la etiqueta.
Who should install this PCB?
Un técnico cualificado. La placa trabaja con 230 V: la unidad con etiqueta 00712189 lleva bornera de 21 V y 230 V.
