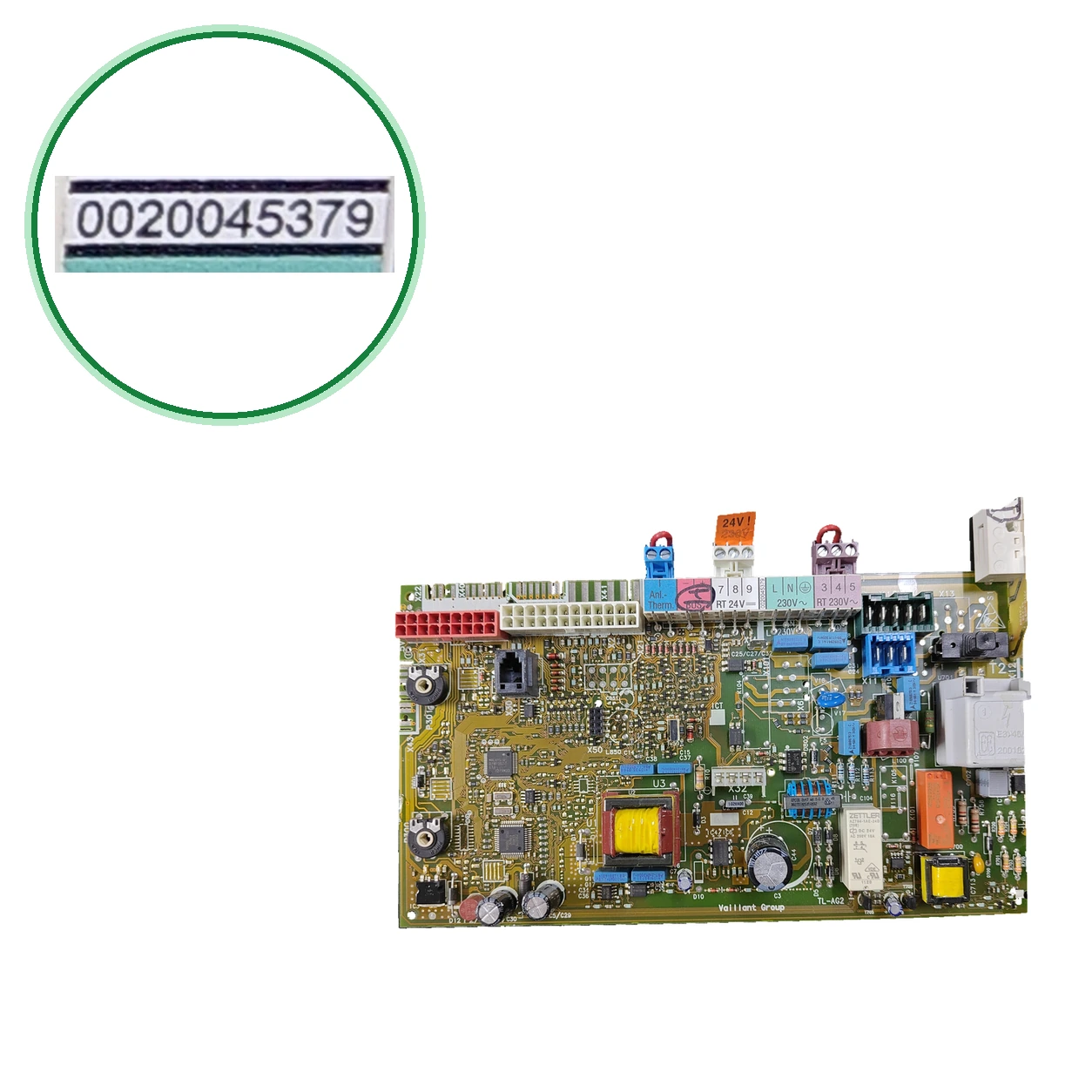

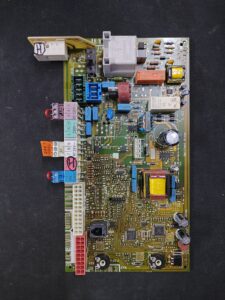

Vaillant PCB 0020045379 · V132_G2 for VMW 255/4-7 R3
Aplicación a la variante exacta pendiente de confirmar. Es la placa electrónica de la caldera. Esta lleva marcadas las entradas de termostato de ambiente (RT 24 V= y RT 230 V~), la alimentación de 230 V~ y el fusible T2, y monta un relé Zettler E3M4/22.
- Type of part
- Vaillant
- Status
- Refurbished
- internal SKU
- PLC181
- Warranty
- 1 year
VAT included Stock · 1 unit
Compatible Vaillant boilers
Vaillant. 0 compatibilidades contrastadas. Hay otros 1 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Vaillant VMW 255/4-7 R3 | Vaillant | Unconfirmed |
|---|
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.
- Locate on your PCB the marked 0020045379, 0020092344, and V132_G2 (designation TL-AG2 / PM-02) and compare them with those in this technical sheet.
- Check the terminals: RT 24 V= on 7-8-9, RT 230 V~ on 3-4-5 and power supply L-N-ground at 230 V~. The mounted relay is a Zettler E3M4/22.
- Do not confuse it with 0020136649: it is the circuit that provides the spare parts list for the VMW 255/4-7 R3 and it is none of the codes marked on this PCB.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.
Vaillant
- Uniclima internal SKU
- PLC181
- Brand
- Vaillant
- Type of part
- Vaillant
- Units in stock
- 1 unit
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Marked terminal block RT
- RT24V=;RT230V~
- Power supply marking
- 230V~ L/N/ground
- Fuse marking
- T2
- Inventory — RT 24 V connection
- terminals 7-8-9
- Inventory — Food
- 230 V~; terminals L-N-ground
- Inventory — RT 230 V~ connection
- terminals 3-4-5
- Inventory — Relay subcomponent
- ZETTLER E3M4/22; code 20018209
- Inventory — Application indicated in inventory
- VMW 255 4-7 R3
- Inventory — PCB Marking
- 0020092344; V132_G2
- Por confirmar: Datos de la ficha de — Peso
- 0,40 kg ·: Technical sheet: PCB 0020092344
- Identification — Marked designation
- TL-AG2 / PM-02
- Identification — Marked code
- 0020045379
- Identification — Marked code
- 0020092344
- Identification — Marked code
- V132_G2
- Marked terminal block
- RT24V=;RT230V~
- Marked power supply
- 230V~ L/N/ground
- Technical sheet: Fuse marking
- T2
- Inventory data — RT 24 V connection
- terminals 7-8-9
- Inventory data — Power supply
- 230 V~; terminals L-N-ground
- Inventory data — RT connection 230 V~
- terminals 3-4-5
- Inventory data — Relay subcomponent
- ZETTLER E3M4/22; code 20018209
- Inventory data — Application indicated in inventory
- VMW 255 4-7 R3
- Inventory data — PCB marking
- 0020092344; V132_G2
- Pending applications to verify
- VMW 255 4-7 R3 — compatibilidad anotada; pendiente de confirmar por variante.
Before purchasing
- Do not confuse: 0020136649 — Printed circuit listed in the spare parts list of the VMW 255/4-7 R3 (group 12, pos. 06) — It is another code: it is not marked on this PCB. Compare the codes on your PCB before ordering.
- To be confirmed: alemana escribe la designación como TM-AG2 junto a 0020092344 y V132_G2; en esta placa está marcado TL-AG2 / PM-02. La lista de recambios de la VMW 255/4-7 R3 y más dan el circuito 0020136649 para esa caldera; no está marcado aquí.
- Confirmación registrada: la caldera. y unen cada uno un marcado de la placa con una placa Vaillant, pero ninguno cita 0020045379 ni la caldera. La lista de recambios, y dan el circuito 0020136649 para la VMW 255/4-7 R3; manda.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Vaillant VMW 255/4-7 R3.
Frequently asked questions: Vaillant
How do I identify this PCB?
On the PCB, the codes 0020045379 and 0020092344 are marked, along with the circuit marking V132_G2 and the designation TL-AG2 / PM-02. Install a Zettler E3M4/22 relay (code 20018209). Compare those markings with those on your PCB before ordering it.
Is it compatible with my Vaillant VMW 255/4-7 R3?
La compatibilidad de esta variante está pendiente de confirmar. registrada: para la VMW 255/4-7 R3. sin confirmación adicional externa leída cita 0020045379 junto a esa caldera, y la lista de recambios (grupo 12, posición 06) y más dan el 0020136649 como circuito impreso de esta caldera, un código que no está marcado en esta placa. Compara los códigos de tu placa con los de esta ficha.
What is the relationship with 0020136649 from the spare parts list?
El 0020136649 es el circuito impreso que figura en la lista de recambios de la VMW 255/4-7 R3 y que, y dan para esa caldera. No hemos encontrado sin confirmación adicional externa que lo relacione con 0020045379 ni con 0020092344. Si tu placa lleva el 0020136649, envíanos por Contacto una foto de su etiqueta y lo comprobamos con esta.
What do the codes 0020092344, V132_G2, and TL-AG2 mean?
Por confirmar:, alemana, da el 0020092344 como código Vaillant de una placa de tipo V132_G2, el mismo par que va marcado en esta placa; esa ficha escribe la designación TM-AG2 y aquí está marcado TL-AG2 / PM-02. de da TL-AG2 como modelo de una placa Vaillant «turbotec exclusive», sin indicar caldera. Del 0020045379 no hemos encontrado definición .
What room thermostat is compatible and how is it powered?
It has two marked connections for the room thermostat: RT 24 V= on terminals 7-8-9 and RT 230 V~ on terminals 3-4-5. The power supply is 230 V~ through L, N, and ground, and the fuse is marked T2. These are data from the silk screen of the PCB and from the workshop.
Does it fit in other Vaillant boilers besides the VMW 255/4-7 R3?
La compatibilidad de esta variante está pendiente de confirmar. solo la ha registrado para la VMW 255/4-7 R3. leídas no la enlazan con otro modelo: nombra la línea «turbotec exclusive» sin modelo concreto y no lista calderas. Para otra caldera, compara los códigos de tu placa con los de esta ficha o envíanos desde Contacto una foto de su etiqueta y de la placa de características; también puedes llamar al 911 17 77 77.
Can I install it myself?
Better a qualified technician: the PCB operates at 230 V~ and controls a gas boiler. Before dismantling the old one, disconnect the boiler from the power supply and take photos of the connections, especially those of the thermostat (terminals 7-8-9 and 3-4-5).
