PCB Electrónica Vaillant 0020092421 · PM-03 Para VMW 296/3-5
Refurbished Vaillant Vaillant

PCB Electrónica Vaillant 0020092421 · PM-03 Para VMW 296/3-5

Aplicación a la variante exacta pendiente de confirmar. Placa principal de control de caldera. La identificación de la fuente conmutada ICE3A2565 y del driver de válvula de tres vías BD6290 requiere comprobación en esta variante. Esta unidad lleva los bornes BUS, RT 24 V y RT 230 V~.

Type of part
Vaillant
Status
Refurbished
internal SKU
PLC189
Warranty
1 year
VAT included Stock · 1 unit
Compatibility

Compatible Vaillant boilers

Vaillant. 0 compatibilidades contrastadas. Hay otros 2 modelos que todavía estamos comprobando.

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Vaillant ecoTEC plus VC DE 196/3-5 R3VaillantUnconfirmed
Vaillant VMW 296/3-5VaillantUnconfirmed

Can't see your model or have questions? The printed reference takes precedence. How to check it ·

Guide

How to check if it is the part for your boiler

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

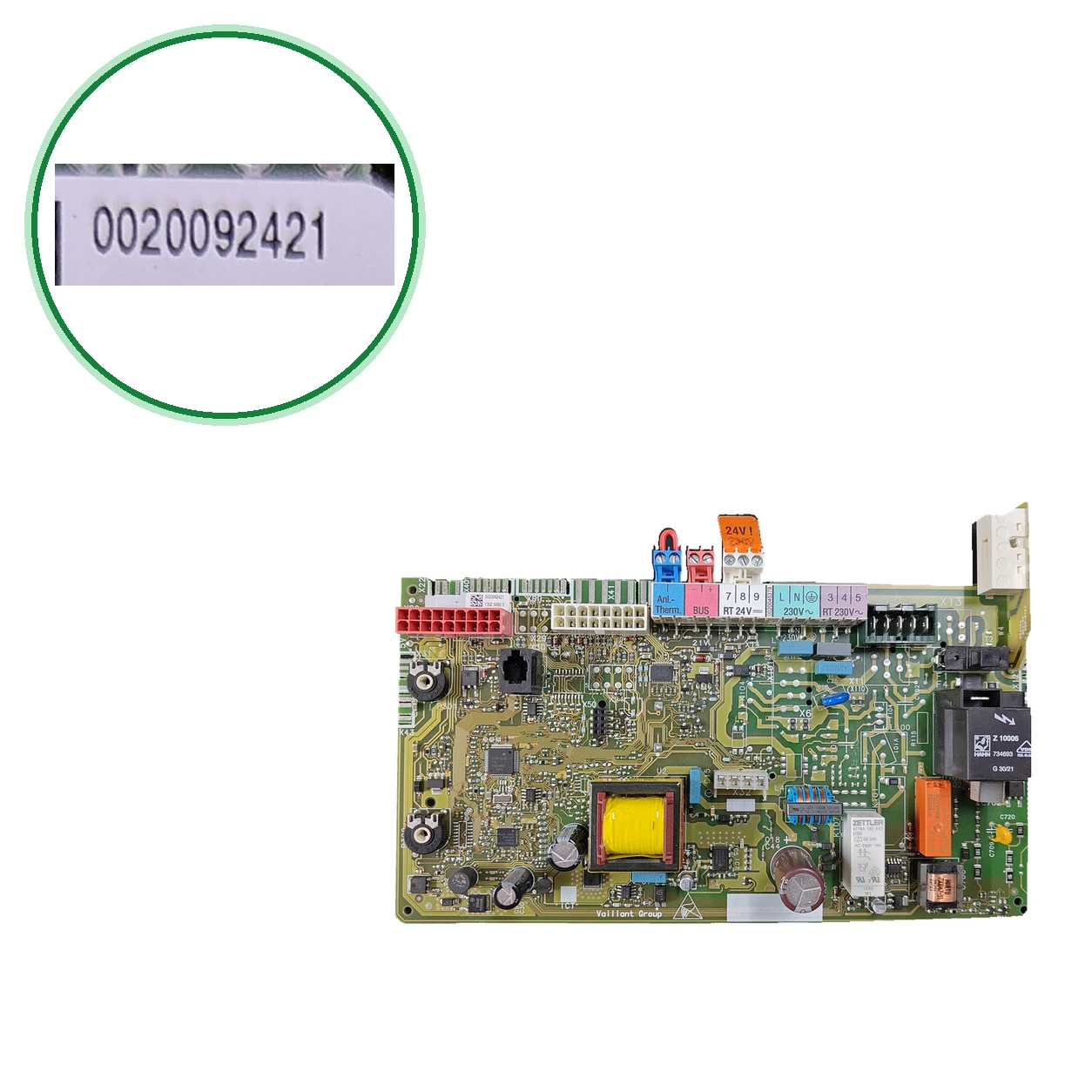

  1. Busca en la placa el código 0020092421 (también escrito 0020-092421) y, en la subplaca, el 0020268516.
  2. Comprueba el marcado del circuito V132_0 (con TL-A0 y TM-A0), la identificación PM-03 y el código 1352 5065 V.
  3. 0020268516 aparece también en de otra placa (0020092377): compara siempre 0020092421.

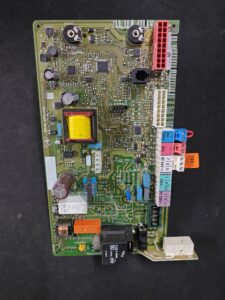

  4. Compara los bornes (BUS con polaridad +/−, RT 24 V y RT 230 V~) y el relé HAHN Z 10006.
  5. coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.
Technical data

Vaillant

Uniclima internal SKU
PLC189
Brand
Vaillant
Type of part
Vaillant
Units in stock
1 unit
Status
Refurbished
Warranty
1 year
Shipping
Delivery time shown at checkout
Return
14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Rotulos de bornes
BUS; RT24V;230V~;RT230V
Inventario — Identificación visible de PCB
PM-03; ref. visible 0020092421; código 1352 5065 V
Inventario — Identificación visible de subplaca
M-03; V03; marcado 0020268516
Inventario — Conexiones marcadas
RT 24 V; 24 V IN 230 V~; RT 230 V~; tierra; bornes 3-4-5
Inventory — Specified technical data
BUS con polaridad +/−; bornes 7-8-9
Inventory — Relay subcomponent
HAHN Z 10006; 78469B3; C 30/21
Inventory — Application indicated in inventory
VMW 296/3-5
Inventory — PCB Marking
V132_0; TL-A0; TM-A0
Datos adicionales — Controlador de la fuente conmutada (SMPS)
ICE3A2565 (Infineon) · Foro
Datos adicionales — Resistencias de medida de corriente
3 × SMD 0805 junto al controlador · Foro
Datos adicionales — Driver del motor de la válvula de tres vías
BD6290 · Foro
Identification — Marked code
0020092421
Identification — Marked code
0020268516
Identification — Marked code
V132_0
Identification — Marked code
TL-A0
Identification — Marked code
TM-A0
Identification — Marked code
PM-03
Identification — Marked code
Z10006
Identification — Marked code
734693
Ficha técnica — Rotulos de bornes
BUS; RT24V;230V~;RT230V
Datos del inventario — Identificación visible de PCB
PM-03; ref. visible 0020092421; código 1352 5065 V
Datos del inventario — Identificación visible de subplaca
M-03; V03; marcado 0020268516
Datos del inventario — Conexiones marcadas
RT 24 V; 24 V
Datos del inventario — Conexiones marcadas
IN 230 V~; RT 230 V~; tierra; bornes 3-4-5
Inventory data — Indicated technical data
BUS con polaridad +/−; bornes 7-8-9
Inventory data — Relay subcomponent
HAHN Z 10006; 78469B3; C 30/21
Inventory data — Application indicated in inventory
VMW 296/3-5
Inventory data — PCB marking
V132_0; TL-A0; TM-A0
Identification and equivalences
Basecomercial0020092421 en bolsa/filayoferta. PropiaPCB0020268516/PM-03/TL-A0; revisión yhardwaredelaoferta noigualados.
Additional markings
Marcajes de placa principal: PM-03; referencia visible 0020092421; código 1352 5065 V. Subplaca: M-03; V03; 0020268516. Relé HAHN Z 10006; 78469B3; C 30/21. PCB: V132_0; TL-A0; TM-A0. Transformador marcado 734693.
Pending applications to verify
VMW 296/3-5 — compatibilidad anotada; pendiente de confirmar por variante.
Before purchasing
  • To be confirmed: Vaillant ecoTEC plus VC DE 196/3-5 R3: de (placa desmontada de esa caldera), ya borrado
  • No compatible o excluidos: Vaillant VMW 236/3-5 — Lleva otra placa: 0020132764 (blog )
  • No confundir: 0020092478 — Circuito impreso que y un despiece en PDF listan para el VMW 296/3-5; lo lista aparte de 0020092421 — Un usuario de foro lo indica como recambio Vaillant de estas placas, sin confirmar; sin confirmación adicional oficial lo confirma.
  • No confundir: 0020035420 — Placa que vende para el VMW 296/3-5 con ese código OEM — Otro código; esa página no cita 0020092421 ni 0020268516
  • No confundir: 0020092377 — Placa principal de para ecoTEC VC 146 a 466/4-7 que cita 0020268516 en el título — Otra placa; no cita 0020092421 ni el VMW 296/3-5
  • Un usuario de un foro técnico apunta a 0020092478 como recambio Vaillant de estas placas. No está confirmado con documentación oficial y no lo damos como equivalencia.
  • (foro, ) dan 0020092421 como placa Vaillant. Para la VMW 296/3-5, y dan 0020092478 y 0020035420; Confirmación registrada: 0020092421.
  • Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Vaillant VMW 296/3-5.
Frequently Asked Questions

Frequently asked questions: Vaillant

Where is the code for this PCB and what else should I compare?
La placa lleva 0020092421 (también escrito 0020-092421) y la subplaca 0020268516 (M-03, V03). Compara además V132_0 (con TL-A0 y TM-A0), PM-03, 1352 5065 V y el relé HAHN Z 10006.
Is it compatible with my Vaillant VMW 296/3-5?
La compatibilidad de esta variante está pendiente de confirmar. registrada: para la VMW 296/3-5. que citan la 0020092421 no nombran esa caldera; y un despiece sí, pero con otros códigos. Si tu caldera es otra, compara los códigos o envíanos desde Contacto una foto de la etiqueta, o llama al 911 17 77 77.
Does it also fit in other Vaillant boilers?
La compatibilidad de esta variante está pendiente de confirmar. de un particular, ya reservado y borrado al consultarlo, ofrecía la 0020092421 como placa principal desmontada de una ecoTEC plus VC DE 196/3-5 R3 y decía que también sirve en otros equipos Vaillant, sin nombrarlos. Es una sola: por confirmar. Compara el código de tu placa o envíanos por Contacto una foto de la etiqueta.
¿Es lo mismo la 0020092421 que la 0020092478?
No lo damos por hecho. Un usuario de un foro técnico indica 0020092478 como recambio Vaillant de estas placas, sin confirmarlo. y un despiece en PDF la listan como circuito impreso del VMW 296/3-5, otra da 0020035420 para esa caldera y un servicio de reparación lista 0020092478 y 0020092421 como entradas distintas. Confirmación registrada: 0020092421: compara el código de tu placa antes de pedir.
¿Qué significan 0020092421, 0020268516 y V132_0?
0020092421 es el código Vaillant de la placa: un foro técnico, dos servicios de reparación y de la citan como placa Vaillant; los servicios la ponen junto a 0020080512. 0020268516 es el marcado de la subplaca ( lo da como número de una placa Vaillant Group V132_01) y V132_0 el del circuito impreso. sin confirmación adicional explica PM-03, 1352 5065 V ni 734693.
Do you need to adjust anything when installing it?
Puede ser. Un foro técnico dice que algún relé puede no conmutar al poner la caldera en marcha, según el identificador de equipo (Gerätekennung) ajustado, y el vendedor de avisaba de que según el equipo puede hacer falta una configuración o codificación. El manual oficial de Vaillant de los ecoTEC plus VC/VCW (otra serie) avisa de que al cambiar la placa se restablecen los valores registrados. Que la monte un técnico: trabaja a 230 V.
¿Qué componentes fallan en esta PCB?
Un hilo de foro técnico sobre la 0020092421 señala el controlador de fuente conmutada ICE3A2565 y, en los fallos con explosión, normalmente también las tres resistencias SMD 0805 de medida de corriente a su lado, además del driver BD6290 de la válvula de tres vías y su microcontrolador. Son opiniones de usuarios, no una tabla oficial.
