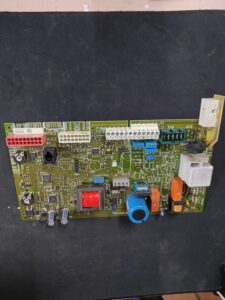

Vaillant PCB 0020092506 · PM-03 for VMW ES 236/3-5
Aplicación a la variante exacta pendiente de confirmar. Es la placa de control (centralita) de la caldera. Se sospecha de ella cuando la caldera no enciende o no responde al termostato, se reinicia sola o da errores y bloqueos erráticos.
- Type of part
- Vaillant
- Status
- Refurbished
- internal SKU
- PLC172
- Warranty
- 1 year
Compatible Vaillant boilers
Vaillant. 0 compatibilidades contrastadas. Hay otros 6 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Vaillant VMW 226/3-3 | Vaillant | Unconfirmed |
|---|---|---|
| Vaillant VMW 286/3-3 | Vaillant | Unconfirmed |
| Vaillant VMW 296/3-5 and 346/3-5 (and R3) | Vaillant | Unconfirmed |
| Vaillant VM 186, 246, 306 and 356/3-5 (and R3) | Vaillant | Unconfirmed |
| Vaillant ecoTEC plus 824, 831, 837 and 937 (VUW 5-5) | Vaillant | Unconfirmed |
| Vaillant VMW ES 236/3-5 | Vaillant | Unconfirmed |
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

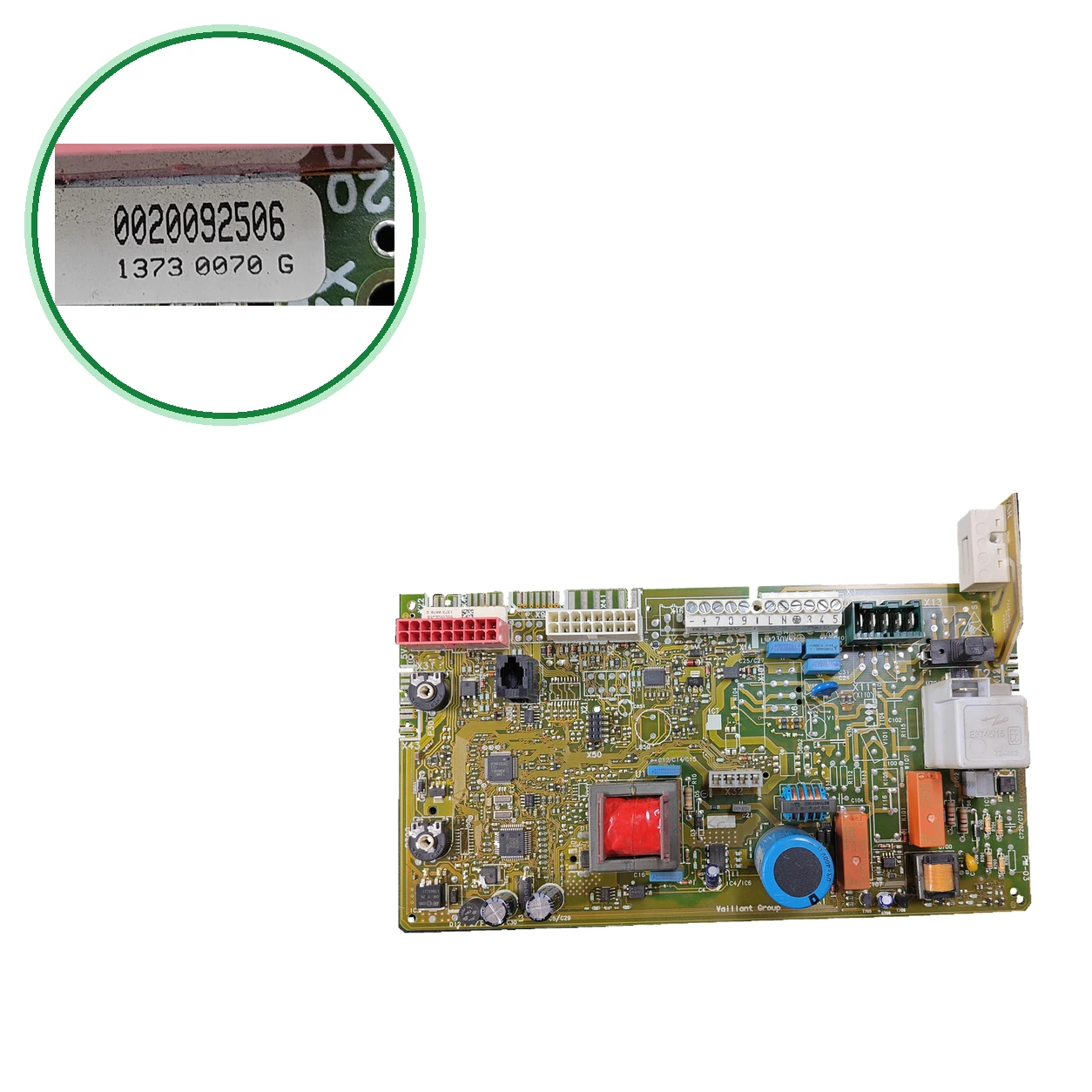

- To be confirmed: Localiza en tu placa el código 0020092506 y el del circuito PM-03. la placa está tras el frontal, en la caja de control.
- Compara el marcado del circuito: el nuestro es 1373 0070 G. lista además el marcado 5085 5243 C junto al 0020092506; compara cuál aparece en tu placa.
- No la confundas con la 0020268516. La 0020132764 es el código con el que la emparejan: compara siempre con el de tu placa.
- Mira en la placa de características que tu caldera es una VMW ES 236/3-5, la registrada.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos.
Symptoms that require diagnosis in the Vaillant.
Common symptoms and faults
- 01
The boiler does not ignite or does not respond to the thermostat.
Cause: Lo citan que venden esta placa para la VMW 236/3-5; avisa de que puede tener otras causas.
- 02
Erratic fault codes, continuous lockouts, or spontaneous reboots.
Cause: Check for stuck relays, burnt traces, or visible oxidation on the circuit.
- 03
Screen off, no signs of life.
Cause: En un hilo técnico con una 0020092506 se había fundido un fusible de la placa y tenía un cortocircuito.
These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.
Vaillant
- Uniclima internal SKU
- PLC172
- Brand
- Vaillant
- Type of part
- Vaillant
- Units in stock
- 3 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Silkscreen connections
- BUS; L; N; 3; 4; 5
- Inventory — Power rating indicated on the PCB
- 230 V~
- Inventory — Application indicated in inventory
- VMW ES 236/3-5
- Inventory — Marked code
- 1373 0070 G
- Identification — Marked code
- 0020092506
- Identification — Marked code
- PM-03
- Technical sheet: Screen-printed connections
- BUS; L; N; 3; 4; 5
- Inventory data — Power indicated on the PCB
- 230 V~
- Inventory data — Application indicated in inventory
- VMW ES 236/3-5
- Inventory data — Marked code
- 1373 0070 G
- Pending applications to verify
- VMW ES 236/3-5 — compatibilidad citada; pendiente de confirmar por variante. 10221 declara turboTEC VMW ES202/3-5M,242/3-5M,282/3-5M,322/3-5M,362/3-5M; VMW226/3-3 yR5; VMW236/3-5 yR3/R5. Aplicaciones comerciales pendientes de revisión física y despiece.
- Por confirmar: Vaillant VMW 226/3-3 — con la 0020092506; con la 0020132764
- Por confirmar: Vaillant VMW 286/3-3; escribe «28/6/3-3»
- Por confirmar: Vaillant VMW 296/3-5 y 346/3-5 (y R3):
- Por confirmar: Vaillant VM 186, 246, 306 y 356/3-5 (y R3):
- To be confirmed: Vaillant ecoTEC plus 824, 831, 837 y 937 (VUW 5-5) — británica con la 0020092506
- No confundir: 0020268516 — Otra referencia de placa Vaillant — Un vendedor la anuncia junto a la 0020092506, pero sin confirmación adicional explica la relación: no las des por iguales.
- La equivalencia 0020092506 = 0020132764 la afirman; no hemos leído ningún despiece oficial que la confirme.
- El código 0020092506 como placa Vaillant coincide en ( y foro); sin despiece oficial. Otras calderas y la equivalencia con la 0020132764 quedan por confirmar.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Vaillant VMW ES 236/3-5.
Frequently asked questions: Vaillant
How do I identify the Vaillant 0020092506 PCB?
Is it compatible with my Vaillant VMW ES 236/3-5?
Is 0020092506 the same as 0020132764?
What do 0020092506, PM-03, and 1373 0070 G mean?
Does it also fit in other Vaillant boilers?
What symptoms point to this PCB?
Who should install it and does it need to be configured?
