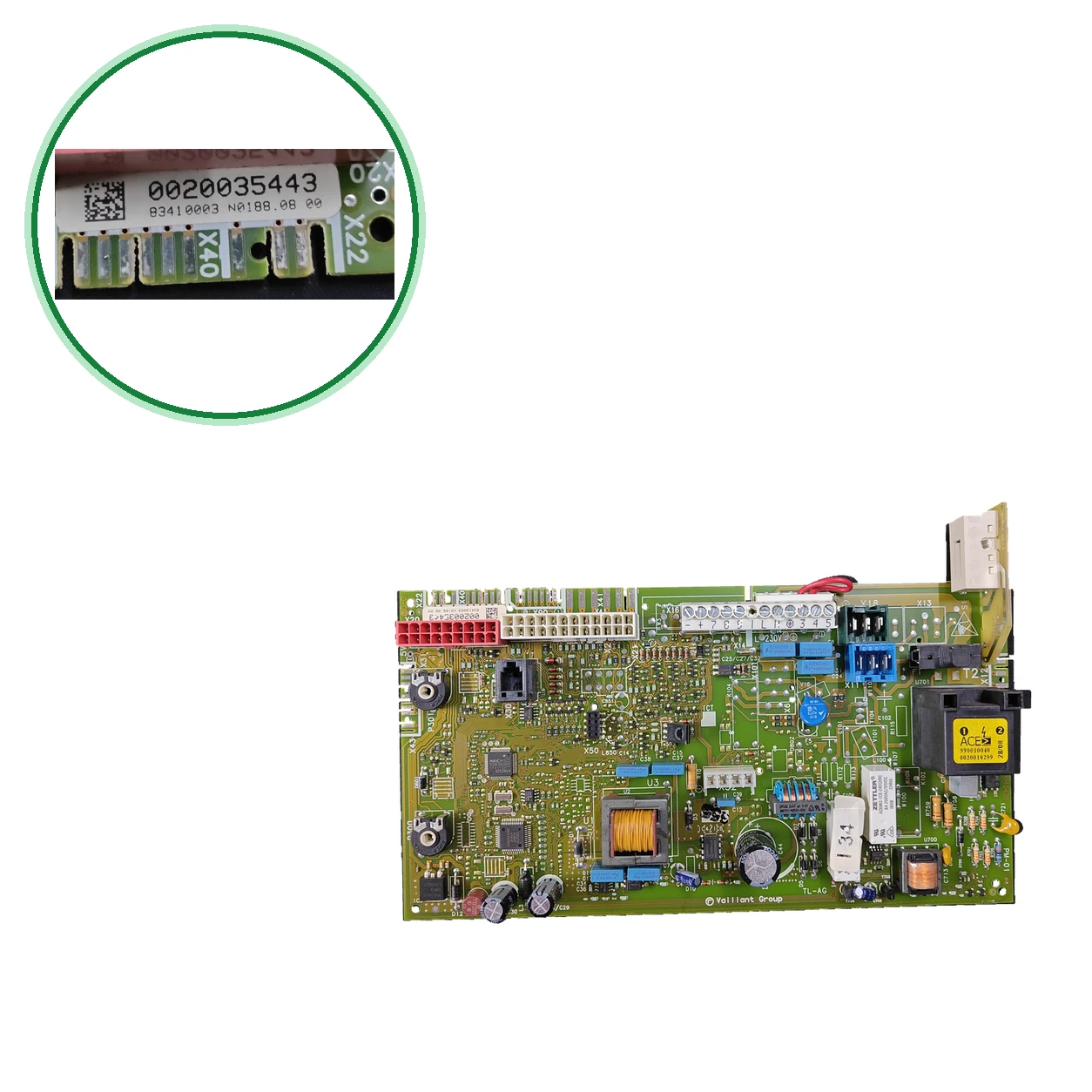

Vaillant PCB 0020035443 · PCB 0020045430 for VMW ES 24/242 4-5 M R1

Aplicación a la variante exacta pendiente de confirmar. Por confirmar: Placa de control de la caldera: lleva los conectores de bomba, válvula de gas y válvula de tres vías. Se sospecha de ella si la caldera no enciende, se reinicia sola o marca errores sin sentido.

Type of part: Vaillant
Status: Refurbished
Catalogue reference: 0020035443
Warranty: 1 year

VAT included OUT OF STOCK

Compatibility

Vaillant boilers compatible with reference 0020035443

Vaillant con referencia 0020035443. 0 compatibilidades contrastadas. Hay otros 5 modelos que todavía estamos comprobando.

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Vaillant VMW ES 242/4-5 M R1	Vaillant	Unconfirmed
Vaillant turboTEC pro	Vaillant	Unconfirmed
Vaillant turboTEC plus VU/VUW 5-5	Vaillant	Unconfirmed
Vaillant Saunier Duval Thermomaster Condensing	Vaillant	Unconfirmed
Vaillant VMW ES 24/242 4-5 M R1	Vaillant	Unconfirmed

Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.

Guide

How to check if the reference 0020035443 is the part for your boiler

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

Read the codes 0020035443 and 0020045430 on your PCB, the silkscreen TM-AG V132_G, the designation PM-01, and the marking 8341 0003 N0188.08 00.
Do not confuse it with other VMW cards (0020034604) or with a PM-02: compare code and designation.
Comprueba en la placa de características que tu caldera es la VMW ES 24/242 4-5 M R1, registrada.
coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos.

Diagnosis and fault codes

Symptoms that require diagnosis in the Vaillant 0020035443

Common symptoms and faults

01
The boiler does not ignite, it restarts by itself or shows meaningless errors.
Cause: Por confirmar: lo atribuye a esta PCB; que un técnico confirme el diagnóstico.
02
After a voltage spike, blown fuse, and a burnt component.
Cause: A forum mentions it on a turboTEC pro with circuit 0020045430: check fuse and PCB.
03
Fault code F.26 (gas valve current not plausible).
Cause: Official turboTEC pro/plus table: one cause is the faulty PCB. The manual does not mention your model.

These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.

Technical data

Vaillant 0020035443

Catalogue reference: 0020035443
Uniclima internal SKU: PLC177
Brand: Vaillant
Type of part: Vaillant
Units in stock: 0 units
Status: Refurbished
Warranty: 1 year
Shipping: Delivery time shown at checkout
Return: 14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Inventory — Entry marked on PCB: 230 V
Inventory — Bornera X16: +, 7, 8, 9, 3, 4, 5
Inventory — Side strip: PE, 7, 8, 9, 1, L, N, 3, 4, 5
Inventory — Relay subcomponent: ZETTLER AZ6962-1C-24D; 5 A; 250 VAC/30 VDC; coil 0.36 W
Inventory — Alternative relay subcomponent read: ZETTLER AZ962-1CE-24DE200; 8 A; 250 VAC/30 VDC
Inventory — Marked subcomponent: ACE; 990010400; 0020018299; 28/08
Inventory — Transformer subcomponent read: ACEM; 990010040; 0020013829; 28/08
Inventory — Revised inventory application: VMW ES 242/4-5 M R1
Inventory — PCB Marking: 0020045430; TM-AG V132_G
VMW ES 242/4-5M boiler (official manual Vaillant 0020015995_04) — Mains voltage: 230 V / 50 Hz · Official manual
VMW ES 242/4-5M boiler (official manual Vaillant 0020015995_04) — Mains fuse: 2 A delayed · Official manual
Identification — Marked designation: PM-01
Identification — Marked code: 0020035443
Identification — Marked code: 0020045430
Identification — Marked code: TM-AG V132_G
Identification — Marked code: 8341 0003 N0188.08 00
Inventory data — Entry marked on PCB: 230 V
Inventory data — Bornera X16: +, 7, 8, 9, 3, 4, 5
Inventory data — Side strip: PE, 7, 8, 9, 1, L, N, 3, 4, 5
Inventory data — Relay subcomponent: ZETTLER AZ6962-1C-24D; 5 A; 250 VAC/30 VDC; coil 0.36 W
Inventory data — Alternative relay subcomponent read: ZETTLER AZ962-1CE-24DE200; 8 A; 250 VAC/30 VDC
Inventory data — Marked subcomponent: ACE; 990010400; 0020018299; 28/08
Inventory data — Read transformer subcomponent: ACEM; 990010040; 0020013829; 28/08
Inventory data — Revised inventory application: VMW ES 242/4-5 M R1
Inventory data — PCB marking: 0020045430; TM-AG V132_G
Pending applications to verify: VMW ES 24/242 4-5 M R1 — compatibilidad anotada; pendiente de confirmar por variante. Aplicación registrada: para su producto 10224 («Placa Electrónica Vaillant (0020035443)»): turboTEC plus VU 202/5-5; turboTEC plus VU 242/5-5; turboTEC plus VUW 202/5-5; turboTEC plus VUW 242/5-5; turboTEC plus VUW 282/5-5; turboTEC plus VUW 322/5-5. Pendiente de contraste con documentación del fabricante para la referencia y variante física; esta declaración comercial no certifica compatibilidad ni intercambiabilidad.

Before purchasing

To be confirmed: Vaillant VMW ES 242/4-5 M R1 — da 0020035443 para esta caldera; sin confirmar
To be confirmed: Vaillant turboTEC pro — dan 0020035443; 2 foros dan el circuito 0020045430 (uno con PM-02)
To be confirmed: Vaillant turboTEC plus VU/VUW 5-5: una pro/plus y otra VU 202 y 242, VUW 202 a 322
To be confirmed: Saunier Duval Thermomaster Condensing — da el circuito 0020045430; modelo cortado
Do not confuse: 0020034604 — Vaillant VMW electronic board in a distributor breakdown (model not indicated) — Another code: does not join with 0020035443
No confundir: 288.60.0002 — Módulo de caldera en un listado de cortado que nombra VMWES242-4/5-MR1 (pareja no confirmada) — Otro código: la página no lo une a 0020035443
Do not confuse: PM-02 — Designation of a board with the same circuit 0020045430 in a forum — Ours is PM-01: compare the designation.
Do not confuse: TM-G1A V132_G1A — Silkscreen that a forum thread links to 0020045430 — Does not match TM-AG V132_G from our PCB: compare the silkscreen.
de cita 0020045430 junto a 0020035443, sin explicarlo. 0020092371 no está confirmado como sustituto.
unen 0020035443 con una placa Vaillant; sin despiece oficial. Confirmación registrada: la VMW ES 24/242 4-5 M R1 y los marcados; sin confirmación adicional explica la pareja 0020035443-0020045430.
Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Vaillant VMW ES 24/242 4-5 M R1.

Frequently Asked Questions

Frequently asked questions: vaillant 0020035443

What do the codes on the Vaillant 0020035443 PCB mean and which ones to compare?

0020035443 es el código Vaillant de la placa de control. 0020045430 y TM-AG V132_G son el código y la serigrafía del circuito: dos foros los ligan a turboTEC pro, y de cita 0020045430 junto a 0020035443. PM-01 es la designación marcada; 8341 0003 N0188.08 00, otro marcado sin confirmar que lo explique. Compara los cinco con tu placa.

Does it work for my Vaillant VMW ES 242/4-5 M R1 or VMW ES 24/242 4-5 M R1?

La compatibilidad de esta variante está pendiente de confirmar. para la VMW ES 24/242 4-5 M R1: la ha registrado. Para la VMW ES 242/4-5 M R1 solo la 0020035443: sin confirmar; envíanos desde Contacto una foto de tu etiqueta. No hemos encontrado un despiece oficial de Vaillant que la cite.

Is it suitable for another turboTEC, like the pro or the plus, or is 0020092371 equivalent?

La compatibilidad de esta variante está pendiente de confirmar. para la turboTEC pro. Para la plus hay dos: una para pro/plus y otra para VU 202 y 242 y VUW 202, 242, 282 y 322 (5-5). Con no es seguro. 0020092371 junto a 0020035443; otra lo da como «control panel board» para la VMW 242/4-5. Sin confirmar: envíanos desde Contacto una foto de tu etiqueta o llama al 911 17 77 77.

What is the difference between PM-01 and PM-02, or with other VMW boards?

Un foro muestra el circuito 0020045430 · TM-AG V132_G con la designación PM-02 en una turboTEC pro 242/3-3; la nuestra es PM-01. Un despiece de distribuidora da la tarjeta 0020034604 para una VMW. sin confirmación adicional explica la diferencia: compara designación y código.

What symptoms point to this PCB?

To be confirmed: atribuye a la 0020035443 que la caldera no encienda, se reinicie sola o marque errores sin sentido. Un foro cuenta fusible y un componente quemados tras un pico de tensión en una placa con el mismo circuito. En la tabla oficial de la turboTEC pro/plus, F.26 incluye una placa de circuitos impresos defectuosa entre sus causas. Ninguno prueba nada solo: que lo confirme un técnico.

Who should install it and does the display need to be linked?

A qualified technician: the PCB operates at 230 V and the boiler runs on gas. The official manual for the turboTEC (0020015995_04) includes section 8.4 "Change the electronic system and the display." A forum for a turboTEC pro with this circuit mentions that when changing the display, it had to be linked to the PCB; there is no official instruction read: consult your technician.
