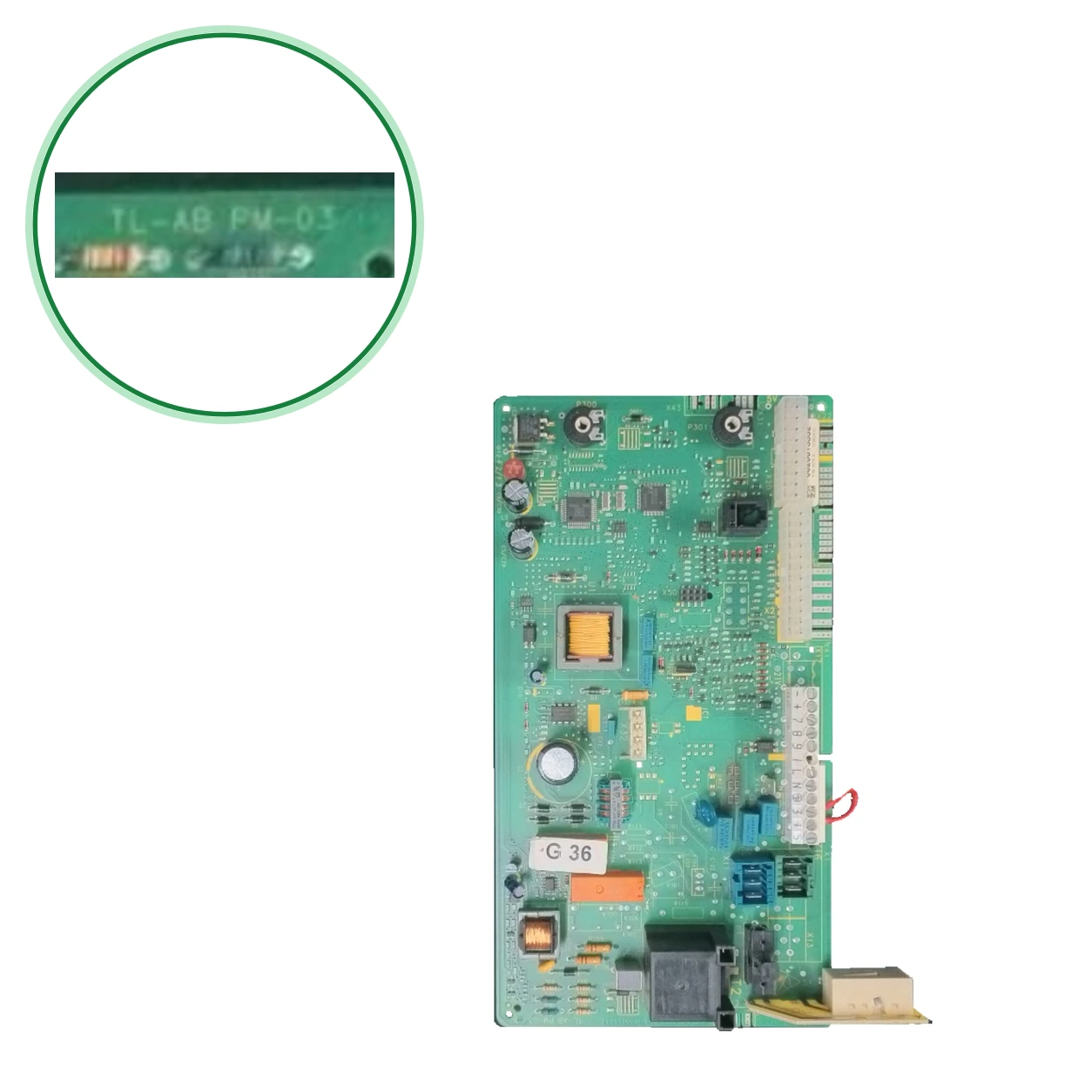

PCB Electrónica PM-03 · V-Group 0020207068 Y Vaillant 0020013352

Calderas V-Group · Vaillant compatibles

Vaillant. Cuatro compatibilidades contrastadas: Saunier Duval Themafast Condens F30 A-1 y Saunier Duval Themafast Condens F 30 - 4VI. Hay otros 6 modelos que todavía estamos comprobando.

Proven compatibility

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.

How to check if it is the part for your boiler

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

1. Busca PM-03 serigrafiado en la placa: lo llevan las dos versiones, no basta para decidir.
2. Lee el otro marcado. V-Group: 0020207068 y BMU 02 (placa principal). Vaillant: 0020013352 y TL-AB PM-03 (display).
3. Comprueba en la placa de características. V-Group: Themafast Condens F30 A-1, F 30 - 4VI o ThemaFast Condens 30B (H-ES). Vaillant: turboTEC pro VMW ES 242/3-3 M.
4. Compara relés y conectores con las fotos: avisa de versiones distintas bajo una misma referencia.
5. Si coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te confirmamos la disponibilidad.

Symptoms that require diagnosis in the Vaillant.

Common symptoms and faults

• 01

  No enciende, no responde al termostato o da códigos de error erráticos

  Cause: To be confirmed: lo asocia a la 0020207068 y a la 0020013352. Que un técnico lo confirme antes de cambiar la placa.

These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.

Technical sheet: vaillant V-Group · Vaillant

Uniclima internal SKU

PECVMW242X

Brand

V-Group · Vaillant

Type of part

Vaillant

Units in stock

6 units

Status

Refurbished

Warranty

1 year

Shipping

Delivery time shown at checkout

Return

14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Inventory — Indicated model

TL-A8 PM-03

Inventory — Application indicated in inventory

Compatibilidades: Placa electrónica de display para Vaillant turboTEC pro VMW ES 242/3-3 M. Es la interfaz de usuario: muestra presión/estados, códigos de error y permite manejar la caldera. Reacondicionada y probada, sustituye a la ref. anterior 0020023068. No es la placa principal (BMU) ni soluciona fallos de gas, bomba o presión

Inventario — Conector superior

5 V

Inventory — Network terminals

230 V~

Inventario — Bornes de baja tensión

24 V=

Inventario — Bornes marcados

5, 4, 3, tierra, N, L, 9, 8, 7, −, +

Identification — Marked designation

TL-AB PM-03

Identification — Marked code

TL-AB PM-03

Identification — Marked code

0020013352

Identification — Marked code

G 36

Inventory data — Indicated model

TL-A8 PM-03

Inventory data — Application indicated in inventory

Compatibilities:

Inventory data — Application indicated in inventory

Placa electrónica de display para Vaillant turboTEC pro VMW ES 242/3-3 M. Es la interfaz de usuario: muestra presión/estados, códigos de error y permite manejar la caldera. Reacondicionada y probada, sustituye a la ref. anterior 0020023068. No es la placa principal (BMU) ni soluciona fallos de gas, bomba o presión

Datos del inventario — Conector superior

5 V

Inventory data — Network terminals

230 V~

Datos del inventario — Bornes de baja tensión

24 V=

Datos del inventario — Bornes marcados

5, 4, 3, tierra, N, L, 9, 8, 7, −, +

Referencias asociadas

0020013352 — referencia principal; el texto de Compatibilidad afirma sustitución de 0020023068, relación pendiente de verificar con documentación Vaillant.

Additional markings

Modelo/serigrafía TL-A8 PM-03; marcado PCB TL-AB PM-03; código G 36. Bornes/terminales: 5 V; 230 V~; 24 V=; bornes adicionales 5, 4, 3, tierra, N, L, 9, 8, 7, −, +.

Aplicaciones pendientes de comprobar

Vaillant turboTEC pro VMW ES 242/3-3 M — confirmado; pendiente de contrastar. El texto lo describe como display/interfaz y no como placa principal. Aplicación registrada: para su producto 10218 («Placa Electrónica Vaillant (0020013352)»): turboTEC VMW ES 242/3-5 M; turboTEC VMW ES 202/3-5 M; turboTEC VMW ES 282/3-5 M; turboTEC VMW ES 322/3-5 M; turboTEC VMW ES 362/3-5 M. Pendiente de contraste con documentación del fabricante para la referencia y variante física; esta declaración comercial no certifica compatibilidad ni intercambiabilidad.
