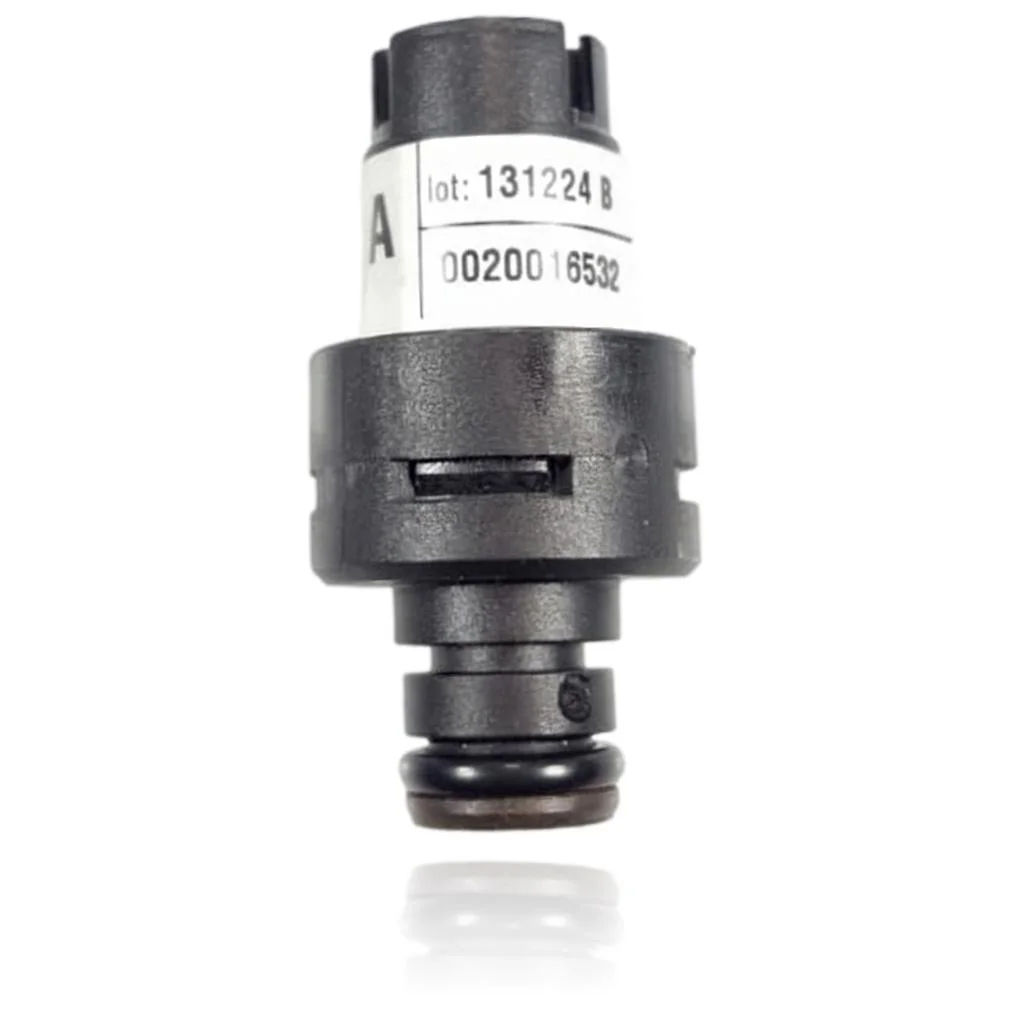

Capteur de pression Code 0020016532 - Isofast, Isomax, Thema et autres chaudières
Lorsque vous ouvrez le robinet ou allumez le chauffage, le capteur de pression 0020016532 d'Isofast, Isomax, Thema et d'autres chaudières est chargé de mesurer la pression du circuit et d'envoyer les informations à la carte électronique. Si cette pièce tombe en panne, vous pouvez remarquer des lectures erronées et des blocages dus à une fausse absence de pression, en plus du code d'erreur F9. Ce capteur est compatible avec des modèles tels que le ThemaClassic F 25 E, C 25 E, F 30 E, C 24 E1, F 24 E1 et l'Isofast F 35 E, entre autres. Un technicien doit confirmer par un diagnostic s'il est nécessaire de le remplacer si vous ressentez ces symptômes ou si la chaudière présente des problèmes de fonctionnement liés à la pression.
- Type de pièce
- Capteurs de pression
- État
- Reconditionné
- Référence catalogue
- S5720500
- Garantie
- 1 an
Chaudières compatibles avec la référence S5720500
Capteur de pression avec référence S5720500. Six compatibilités vérifiées : F 25 E et C 25 E.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Hermann F 25 E | ThemaClassic | Contraste |
| Hermann C 25 E | ThemaClassic | Contraste |
| Hermann F 30 E | ThemaClassic | Contraste |
| Hermann C 24 E1 | ThemaClassic | Contraste |
| Hermann F 24 E1 | ThemaClassic | Contraste |
| Hermann F 35 E | Isofast | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la réf. S5720500 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue S5720500. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic dans le capteur de pression S5720500
Le capteur de pression mesure la pression de l'eau pour l'électronique. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière se bloque avec un avis de défaut de pression bien que le manomètre indique une pression normale.
Cause : Le capteur envoie un signal incorrect à la carte, qui pense qu'il n'y a pas suffisamment de pression pour s'allumer.
Comparez la lecture de l'afficheur avec l'aiguille du manomètre analogique avant de faire confiance au signal du capteur.
- 02
L'afficheur montre un code d'erreur de pression qui apparaît et disparaît sans raison.
Cause : Le capteur a un signal instable et envoie des lectures erratiques à la carte de contrôle.
Observez si la panne coïncide avec des vibrations ou des coups dans la tuyauterie ; si elle disparaît en touchant le connecteur, soupçonnez le contact avant le capteur.
- 03
La chaudière ne démarre pas bien qu'on ait rempli le circuit et purgé l'air.
Cause : Si le capteur ne transmet pas le signal à la carte, celle-ci ne donne pas l'ordre d'allumage pour des raisons de sécurité de pression.
Vérifiez que le connecteur du capteur est bien inséré et sans humidité ni oxydation avant de le remplacer.
- 04
L'icône ou le témoin de pression de l'afficheur reste fixe à une valeur qui ne change pas même après avoir purgé ou rempli l'installation.
Cause : Un capteur grippé ou avec la membrane endommagée cesse de répondre aux variations réelles de pression du circuit.
Faites monter et descendre la pression en remplissant ou en purgant un peu et vérifiez si la valeur à l'écran bouge ; si rien ne change, le capteur est le premier suspect.
Codes d'erreur Hermann nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F9 | Le capteur de pression d'eau ne fonctionne pas. | Le capteur de pression n'envoie pas un signal correct à la carte électronique, qui interprète que la pression de l'eau est anormale et bloque la chaudière avec l'erreur F9. Pour vérifier si le problème vient du capteur : mesure le signal qu'il envoie et vérifie le câblage. Compare les lectures avec un manomètre externe. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche du capteur de pression Hermann S5720500
- Référence catalogue
- S5720500
- SKU interne Uniclima
- CPHNNX24
- Marque
- Hermann
- Type de pièce
- Capteurs de pression
- Unités en stock
- 3 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Code de pièce (étiquette)
- 0020016532
Questions fréquentes sur le capteur de pression S5720500
Ce capteur de pression code 0020016532 est-il compatible avec ma chaudière Thema Classic ?
Quelle panne résout le remplacement de ce capteur dans une chaudière de la gamme Isofast ?
Combien de modèles sont compatibles avec le capteur de pression CPHNNX24 ?
Quel code d'erreur est documenté pour ce capteur ?
Ce capteur de pression est-il adapté à la chaudière Isofast F 35 E ?
