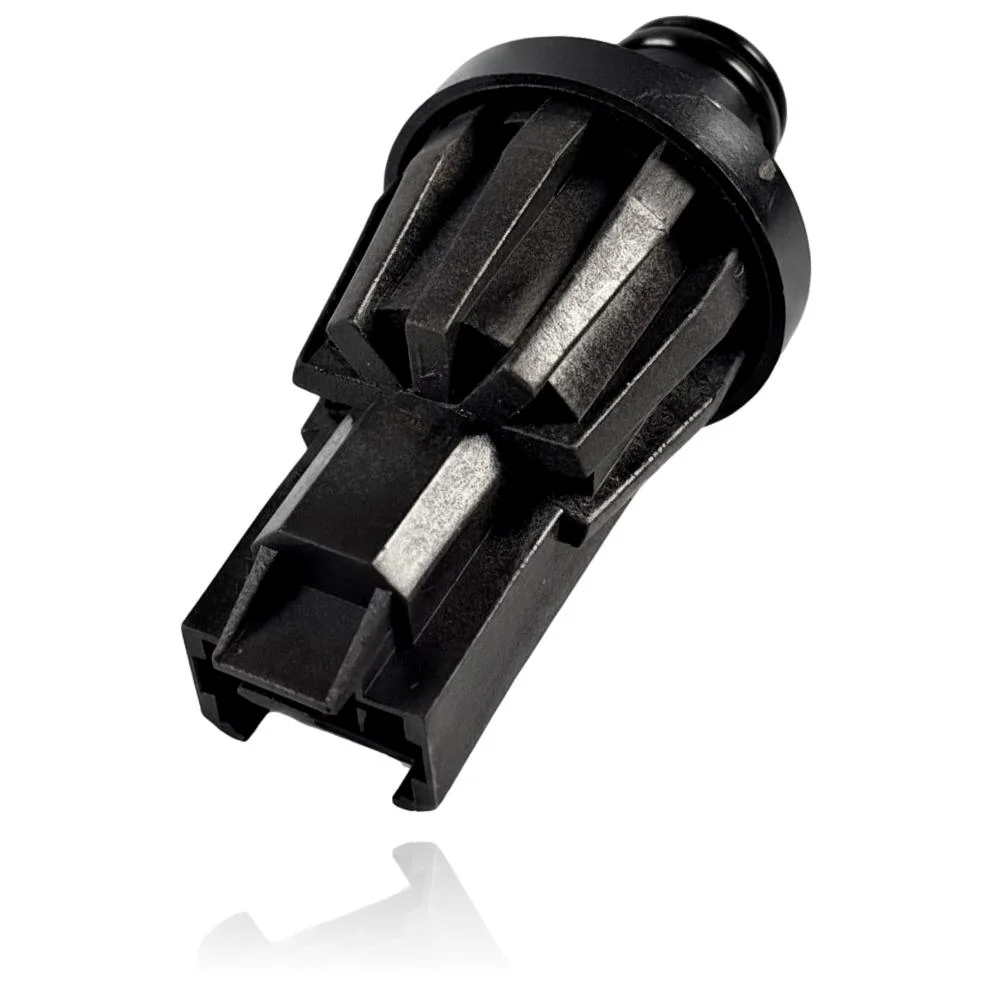

Capteur de pression d'eau Vaillant Eco Tec Plus VMW ES 306 5 5 Ref. 0020059717
Le capteur de pression d'eau Vaillant Eco Tec Plus VMW ES 306 5 5, avec la référence 0020059717, est un capteur qui mesure la pression du circuit de chauffage et envoie les informations à la carte de contrôle. Lorsque cette pièce tombe en panne, vous pouvez remarquer des problèmes tels qu'une pression trop basse (F.22) ou des lectures incorrectes de pression (F.73 et F.74), ce qui peut affecter le rendement de votre chaudière. Ce capteur est compatible avec plusieurs modèles de la gamme Vaillant ecoTEC Plus, comme le VMW 236/5-3 et le VMW 306/5-5, entre autres. Il est recommandé de le remplacer si vous ressentez les symptômes mentionnés ou si le capteur ne répond pas correctement.
TVA incluse
Contacter par WhatsAppChaudières Vaillant compatibles avec la référence 0020059717
Capteur de pression avec référence 0020059717. 17 compatibilités vérifiées : VMW 236/5-3 et VMW 240/3-3 M.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Vaillant VMW 236/5-3 | Vaillant ecoTEC Plus (VMW / VM) | Contraste |
| Vaillant VMW 240/3-3 M | Vaillant ecoTEC Plus (VMW / VM) | Contraste |
| Vaillant VMW 242/3-3 M | Vaillant ecoTEC Plus (VMW / VM) | Contraste |
| Vaillant VMW 242/3-5 M | Vaillant ecoTEC Plus (VMW / VM) | Contraste |
| Vaillant VMW 280/3-5 | Vaillant ecoTEC Plus (VMW / VM) | Contraste |
| Vaillant VMW 286/5-3 | Vaillant ecoTEC Plus (VMW / VM) | Contraste |
| Vaillant VMW 306/5-5 | Vaillant ecoTEC Plus (VMW / VM) | Contraste |
| Vaillant VM 240/3-5 | Vaillant ecoTEC Plus (VMW / VM) | Contraste |
| Vaillant VM 280/3-5 | Vaillant ecoTEC Plus (VMW / VM) | Contraste |
| Vaillant VM 306/5-5 | Vaillant ecoTEC Plus (VMW / VM) | Contraste |
| Vaillant VC 146/4-7 | Vaillant ecoTEC / VC (chauffage seul) | Contraste |
| Vaillant VC 206/4-7 | Vaillant ecoTEC / VC (chauffage seul) | Contraste |
| Vaillant VC 276/4-7 | Vaillant ecoTEC / VC (chauffage seul) | Contraste |
| Vaillant VKK 806/3-E | Vaillant ecoVIT / VKK (au sol, condensation) | Contraste |
| Vaillant VKO 156/3-7 | Vaillant ecoVIT / VKK (au sol, condensation) | Contraste |
| Vaillant VKO 256/3-7 | Vaillant ecoVIT / VKK (au sol, condensation) | Contraste |
| Vaillant VKO 356/3-7 | Vaillant ecoVIT / VKK (au sol, condensation) | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la réf. 0020059717 est la pièce de votre chaudière
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 0020059717. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout le capteur de pression 0020059717
Le capteur de pression mesure la pression de l'eau pour l'électronique. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière se bloque avec un avertissement de défaut ou de manque de pression d'eau, bien que le circuit ait une pression normale.
Cause : Le capteur envoie à la carte un signal incorrect par rapport à la pression réelle du circuit.
Remplissez le circuit jusqu'à la pression habituelle à froid et observez si l'avertissement disparaît temporairement puis réapparaît ; cela indique que le problème peut être dans le capteur et non dans une fuite réelle.
- 02
L'indicateur de pression sur l'afficheur reste fixe lors du remplissage du circuit, il ne bouge pas.
Cause : Le capteur a cessé de transmettre les variations de pression à la carte, soit en raison d'une rupture, soit d'une usure interne.
Remplissez lentement et vérifiez si le numéro change même un peu ; s'il ne bouge pas, cela signifie que le signal n'atteint pas la carte.
- 03
La chaudière passe de bien fonctionner à se bloquer à cause de la pression d'un jour à l'autre, sans fuites visibles.
Cause : Un capteur qui commence à faillir peut donner des lectures erratiques de manière intermittente avant de cesser complètement de fonctionner.
Contrôlez la pression du manomètre pendant quelques jours avant de changer la pièce, afin d'écarter la possibilité d'une fuite lente.
Codes d'erreur Vaillant que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| F.73 | Signal du capteur de pression d'eau dans une plage incorrecte (trop bas). | Le capteur 0020059717 peut être en panne ou en court-circuit à la masse, délivrant un signal bas ; vérifiez le 5/24 V et le câblage du capteur, et comparez la pression réelle (manomètre) avec la lecture de l'afficheur. |
| F.74 | Signal du capteur de pression d'eau dans une plage incorrecte (trop élevé). | Un défaut interne du capteur 0020059717 ou un court-circuit du câble au 5/24 V provoque un signal élevé ; contrôlez le faisceau jusqu'au capteur à la recherche de courts-circuits et mesurez l'alimentation/le signal du capteur. |
| F.75 | La variation de pression est trop faible au démarrage de la pompe de chauffage. | Si le capteur 0020059717 ne détecte pas de hausse de pression au démarrage de la pompe, la chaudière se met en sécurité par manque d'eau ; vérifiez que la lecture de pression varie au démarrage de la pompe et comparez avec un manomètre. |
| F.22 | Pression de l'installation trop basse. | Un capteur 0020059717 défectueux peut indiquer une pression basse même si elle est correcte ; vérifiez la pression réelle au manomètre par rapport à celle affichée par la chaudière et contrôlez l'alimentation/le câblage du capteur. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche du capteur de pression Vaillant 0020059717
- Référence catalogue
- 0020059717
- Marque
- Vaillant
- Type de pièce
- Capteurs de pression
- Unités en stock
- 1 unité
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Questions fréquentes sur le capteur de pression 0020059717
Ce capteur de pression est-il compatible avec la Vaillant ecoTEC Plus VMW 306/5-5 ?
Ce capteur est-il compatible avec la Vaillant ecoTEC VMW 240/3-3 M ?
Quels codes d'erreur ce capteur peut-il résoudre ?
Combien de modèles sont compatibles avec le capteur de pression d'eau Vaillant Eco Tec Plus ?
Comment puis-je identifier ce capteur de pression s'il y a confusion avec d'autres modèles ?
