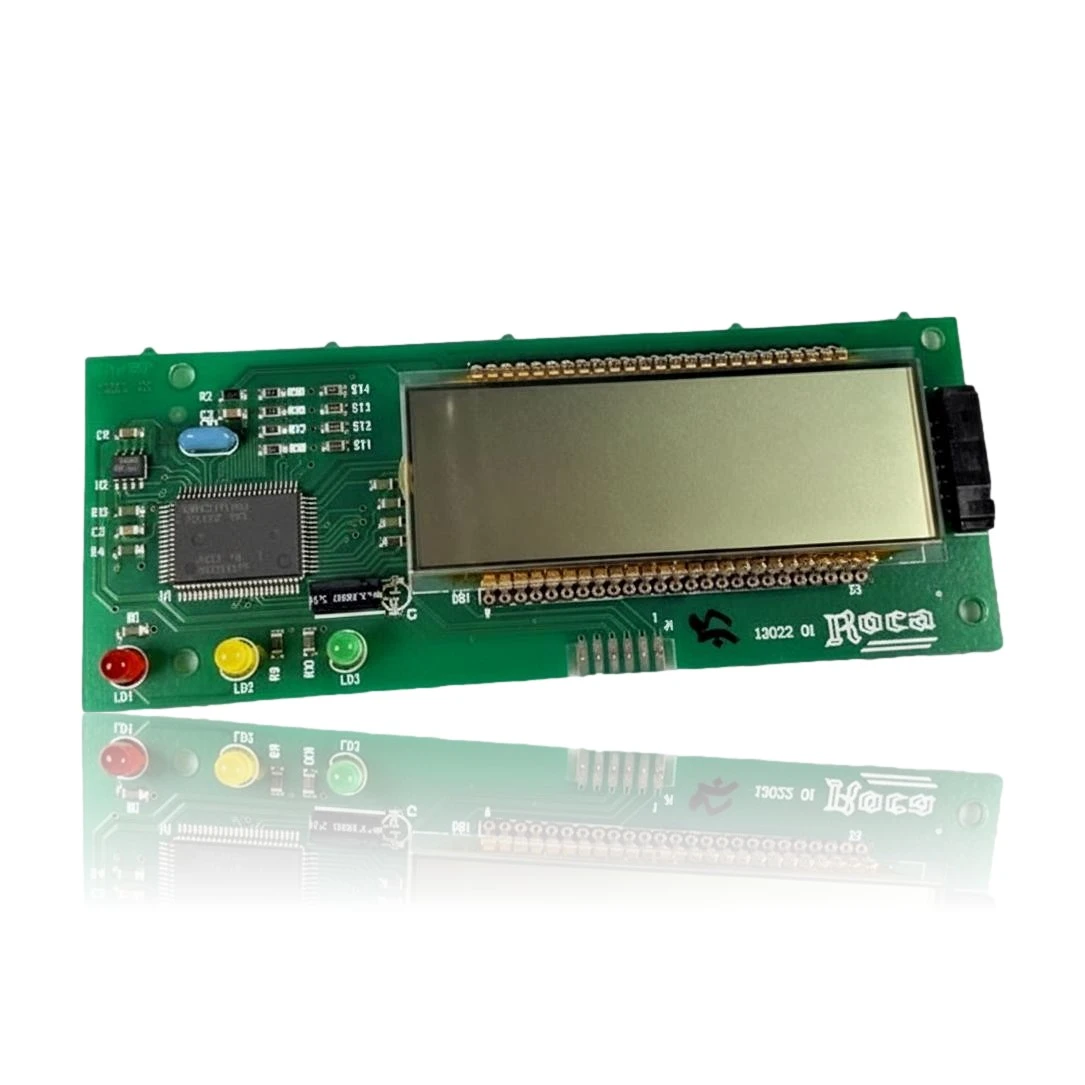

Afficheur Baxi Roca R20/20F Ref. 13022 01

Chaudières Baxi Roca compatibles avec la référence 122122200

Carte electronique avec reference 122122200. Sept compatibilités vérifiées : R 20/20 F et R 20 F.

Compatibilité vérifiée

Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp

Comment vérifier si la ref. 122122200 est la pièce de votre chaudière

Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.

1. Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 122122200. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
2. Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
3. Comparez les raccords et le corps avec la pièce d'origine avant le montage.
4. En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.

Symptômes et erreurs que résout la carte électronique 122122200

La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :

Symptômes et pannes fréquentes

• 01

  L'afficheur LCD est blanc et ne montre pas de données.

  Cause : Le module d'affichage ne rafraîchit pas les informations bien qu'il reçoive du courant de la carte principale.

  Vérifiez si la chaudière fonctionne (chauffe, le brûleur s'allume) ; si c'est le cas, la panne se trouve sur l'afficheur, pas sur la carte de puissance.

• 02

  Un des voyants LED (ST1 à ST4) ne s'allume pas ou clignote de manière étrange.

  Cause : Ces LED sont une partie du circuit de l'afficheur et une défaillance de l'un d'eux ne signifie pas que toute la carte est défaillante.

  Notez quel LED est défaillant et à quel moment (démarrage, ECS, chauffage) pour confirmer qu'il ne s'agit pas d'un avertissement normal de la chaudière avant de changer la pièce.

• 03

  L'afficheur ne répond pas lorsque l'on appuie sur les commandes de la chaudière.

  Cause : Le circuit qui recueille les impulsions et les envoie à l'afficheur est sur cette carte.

  Essayez de redémarrer la chaudière en coupant l'alimentation générale pendant quelques secondes avant de déclarer la pièce défectueuse.

• 04

  L'afficheur s'allume mais affiche les informations de manière clignotante ou intermittente.

  Cause : Un mauvais contact dans le connecteur de cette carte provoque des coupures dans l'affichage.

  Vérifiez que le connecteur entre l'afficheur et la carte principale est bien enclenché et sans broches oxydées.

Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.

Fiche de la carte électronique Baxi Roca 122122200

Référence catalogue

122122200

Marque

Roca

Type de pièce

Cartes électroniques

Unités en stock

3 unités

État

Reconditionné

Garantie

1 an

Livraison

1-2 jours ouvrables

Retour

14 jours

Données lues sur la pièce et dans la documentation du fabricant

Ce que nous n'avons pas pu vérifier n'apparaît pas ici.

Fabricant

Roca

Code de la pièce

13022 01

Manuels et documentation technique

Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.

• Manuel Baxi Roca R 20/20 F (PDF)Document © Baxi Roca, fourni comme référence technique.
