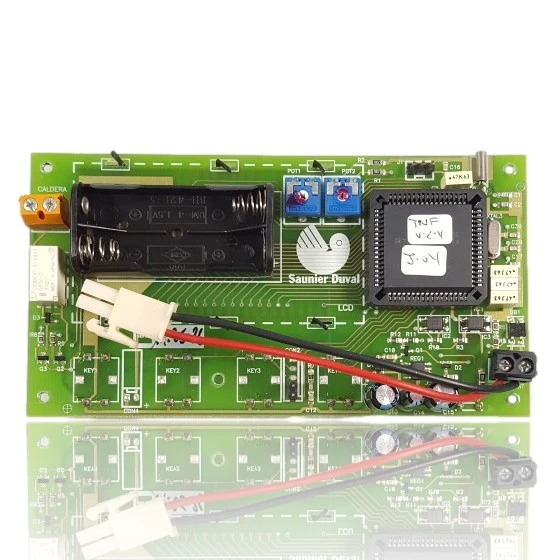

Carte afficheur Saunier Duval Ref. SDHV19
Saunier Duval présente la Carte Électronique Saunier Duval Réf. SDHV19, une carte électronique de contrôle qui gère l'allumage, la modulation du brûleur, la pompe et les sécurités de la chaudière. Lorsque cette pièce tombe en panne, la chaudière peut ne pas démarrer, se bloquer ou fonctionner de manière erratique, ce qui peut se manifester par des codes d'erreur tels que F.70, F.707, F.363, F.18 ou F.20. Elle est compatible avec les chaudières de la gamme SDHV, comme les modèles 10, 14, 14T, 16, 19 et 8, entre autres. Il est recommandé de la remplacer en cas de pannes récurrentes ou de problèmes de communication.
TVA incluse
Contacter par WhatsAppChaudières Saunier Duval compatibles avec la referencia SDHV19
Carte électronique avec référence SDHV19. Six compatibilités vérifiées : 10 et 14.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval 10 | SDHV | Contraste |
| Saunier Duval 14 | SDHV | Contraste |
| Saunier Duval 14T | SDHV | Contraste |
| Saunier Duval 16 | SDHV | Contraste |
| Saunier Duval 19 | SDHV | Contraste |
| Saunier Duval 8 | SDHV | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la ref. SDHV19 est la pièce de votre chaudière
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue SDHV19. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout la carte électronique SDHV19
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière est complètement éteinte : ni lumières, ni écran, ni tentative d'allumage.
Cause : La carte distribue l'alimentation aux autres composants de la chaudière ; si elle tombe en panne, tout reste sans réponse.
Vérifiez que 230V arrivent à l'entrée de la carte et que le fusible interne n'est pas grillé.
- 02
Un code d'erreur différent apparaît à chaque tentative d'allumage, sans se répéter.
Cause : L'électronique de contrôle gère l'allumage et la sécurité; en cas de défaillance, elle génère des avertissements incohérents.
Notez chaque code avant de changer la carte : dans la série SDHV, plusieurs pointent vers le capteur de flamme ou le pressostat, pas vers la centrale.
- 03
La pompe de la chaudière ne démarre pas bien que le thermostat demande du chauffage.
Cause : La carte donne l'ordre électrique à la pompe ; si le driver de cette sortie échoue, la pompe ne reçoit pas de courant.
Avant de changer la carte, mesure avec un multimètre si la tension arrive au connecteur de la pompe lorsqu'il y a une demande.
- 04
La pompe ne s'arrête jamais, même lorsque la chaudière est au repos.
Cause : Un relais collé sur la carte maintient la sortie de la pompe activée de manière continue.
Débranchez le connecteur de la pompe avec la chaudière au repos : s'il y a toujours de la tension à cet endroit, le relais de la carte est collé.
Codes d'erreur Saunier Duval que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| F.70 | Identification de la chaudière invalide. | Apparaît généralement après le remplacement simultané de l'écran (display/UI) et de la carte principale sans reconfigurer le code produit/DSN, ou avec une résistance de codage erronée. Vérifiez en entrant dans le menu de service et en réajustant le code produit ; si le problème persiste, contrôlez/remplacez l'écran par la référence correcte. |
| F.707 | Aucune communication ne peut être établie entre l'écran et la carte de circuits imprimés. | Défaut de communication eBUS entre la carte d'affichage et la PCB principale (câble/connecteurs ou module d'affichage en panne). Vérifiez les 5 V et le signal eBUS sur le connecteur, contrôlez/remplacez le câble et essayez avec un autre écran. |
| F.363 | EEPROM de l'écran : erreur pendant le test de lecture/écriture. | Mémoire de la carte d'affichage endommagée ou contenant des données corrompues. Vérifiez en relançant le test depuis le menu de service ; si l'erreur réapparaît, remplacez l'écran. |
| F.18 | Défaut de l'interface utilisateur (display). | Panne de la carte d'affichage/interface. Confirmez les alimentations et le bus ; essayez avec un display réputé bon ou remplacez le module. |
| F.20 | Incompatibilité logicielle (interface utilisateur ou carte principale incorrectes ; code produit erroné). | Un écran/UI ne correspondant pas au modèle ou mal codé provoque une incompatibilité avec la PCB. Vérifiez et corrigez le code produit/DSN ; s'il ne correspond pas, montez l'écran correct. |
| 12 | Défaut interface utilisateur (display/commande à distance). | Sur les anciens modèles à codes numériques, l'erreur 12 pointe vers le module d'interface/affichage. Vérifiez l'alimentation et le câblage et essayez avec un autre display ; si le problème persiste, remplacez la carte d'affichage. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Saunier Duval SDHV19
- Référence catalogue
- SDHV19
- Marque
- Saunier Duval
- Type de pièce
- Cartes électroniques
- Unités en stock
- 1 unité
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- tension
- 3.3V
Questions fréquentes sur la carte électronique SDHV19
Pour quels modèles de la série SDHV cette carte est-elle valable ?
