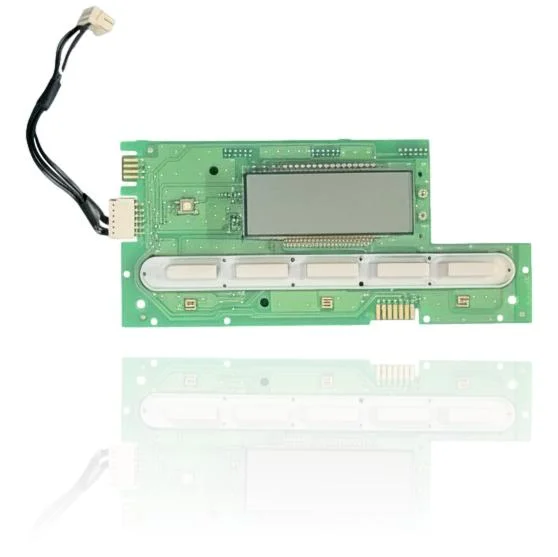

Carte electronique afficheur Saunier Duval Thema Condens F 25 A 1 Ref. 0020084519
La carte électronique de la gamme Thema Condens de Saunier Duval, modèle Carte Électronique Écran Saunier Duval Thema Condens F 25 A 1 Réf. 0020084519, est un composant qui contrôle l'allumage, la modulation du brûleur, la pompe et les sécurités de la chaudière. Si elle présente des défauts, la chaudière peut ne pas démarrer, se bloquer ou se comporter de manière erratique, et le code d'erreur F.70 peut s'afficher : Code de produit non valide (DSN). Cette carte est compatible avec plusieurs modèles, dont le Thema Condens F25 et F25 A1, ainsi que le Themafast Condens F25 et F30 A1. Il est recommandé de la remplacer lorsque ces symptômes ou codes d'erreur sont détectés.
TVA incluse
Contacter par WhatsAppChaudières Saunier Duval compatibles avec la référence 0020084519
Carte électronique avec référence 0020084519. Quatre compatibilités vérifiées : Thema Condens F25 et Thema Condens F25 A1.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval Thema Condens F25 | Thema Condens | Contraste |
| Saunier Duval Thema Condens F25 A1 | Thema Condens | Contraste |
| Saunier Duval Themafast Condens F25 | Themafast Condens | Contraste |
| Saunier Duval Themafast Condens F30 A1 | Themafast Condens | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence 0020084519 est la pièce de votre chaudière ?
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 0020084519. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout la carte électronique 0020084519
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
L'afficheur est complètement éteint bien que la chaudière fonctionne.
Cause : La carte électronique est celle qui alimente et contrôle l'afficheur ; si elle tombe en panne, il n'y aura pas de lecture même si la carte principale est opérationnelle.
Regarde le connecteur plat entre l'afficheur et la carte principale, qui peut être mal enclenché ou avoir un contact défectueux.
- 02
Les boutons du panneau ne répondent pas ou répondent partiellement.
Cause : Les boutons-poussoirs sont intégrés dans la carte d'affichage et leur circuit traduit la pression en ordre.
Nettoyez les contacts des boutons avant de changer la carte ; la saleté et la condensation sont des causes fréquentes.
- 03
La chaudière chauffe mais il n'est pas possible d'ajuster la température ni de voir le code de panne.
Cause : Si la carte électronique ne fonctionne pas, l'interface utilisateur est perdue même si le reste du système continue de fonctionner.
Éteins et rallume la chaudière et observe si un LED s'allume ou si un clignotement apparaît sur l'afficheur, afin d'identifier la panne.
- 04
L'afficheur clignote ou reste avec des segments fixes sans signification.
Cause : Un défaut dans l'électronique de l'afficheur provoque des rafraîchissements incorrects des segments ou des icônes.
Vérifiez que le câble plat n'est pas plié et qu'il n'a pas de broches oxydées avant de considérer la carte comme défectueuse.
Codes d'erreur Saunier Duval que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| F.70 | Code produit non valide (DSN) | Lors du remplacement de la carte électronique d'affichage (souvent en même temps que la carte principale) sans recoder l'appareil, l'électronique détecte un DSN invalide. Vérifiez en entrant dans d.93 pour régler le code produit et contrôlez la résistance de codage ainsi que la compatibilité du modèle d'afficheur. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Saunier Duval 0020084519
- Référence catalogue
- 0020084519
- Marque
- Saunier Duval
- Type de pièce
- Cartes électroniques
- Unités en stock
- 1 unité
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Saunier Duval Thema Condens F25 (PDF)Document © Saunier Duval, fourni comme référence technique.
Questions fréquentes sur la carte électronique 0020084519
Cette carte électronique écran Saunier Duval Thema Condens F 25 A 1 Réf. 0020084519 est-elle compatible avec la Thema Condens F25 ?
Cette carte est-elle compatible avec la Thema Condens F25 A1 ?
Puis-je utiliser cette carte dans la Themafast Condens F25 ?
Quels codes d'erreur sont documentés pour cette carte ?
Combien de modèles sont compatibles avec cette carte électronique ?
Quelle est la référence de cette carte électronique ?
