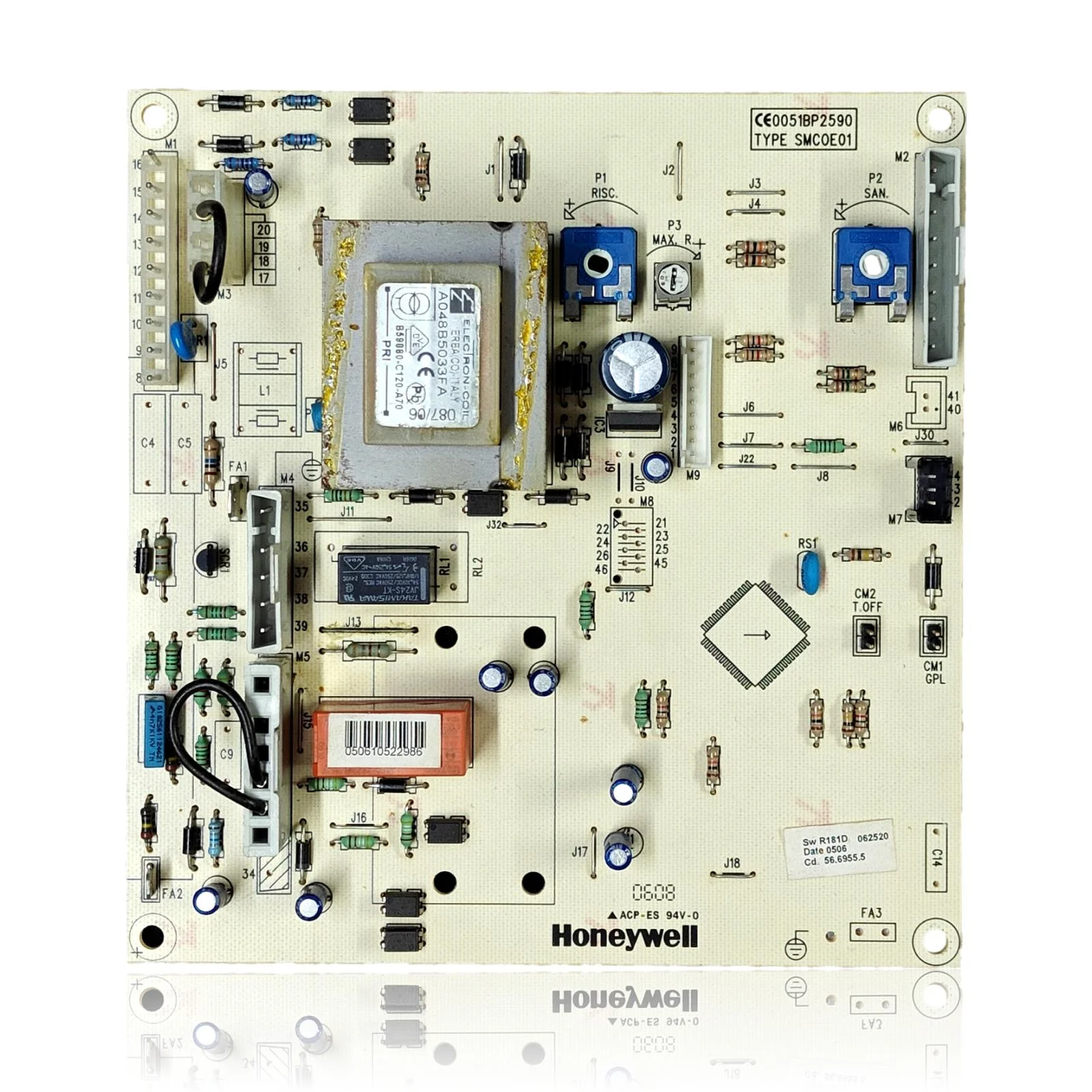

Carte Electronique D'Allumage Honeywell - Baxi Eco 240 FI Ref. JJJ005653890
Carte électronique fabriquée par Honeywell, avec transformateur d'allumage intégré (Electron-Coil A048B5033FA), installée dans les chaudières Baxi des gammes Eco et Luna. Sur l'étiquette figurent le type SM0E01, le marquage CE 0051BP2590 et le code Baxi 56.6955.5. Elle est remplacée si la chaudière ne s'allume pas, se bloque au démarrage ou présente des pannes intermittentes.
TVA incluse
Contacter par WhatsAppChaudières Baxi Roca compatibles avec la référence JJJ005653890
Carte électronique avec référence JJJ005653890. Trois compatibilités vérifiées : Eco 240 Fi et Eco 240 i.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Baxi Roca Eco 240 Fi | Baxi Eco | Contraste |
| Baxi Roca Eco 240 i | Baxi Eco | Contraste |
| Baxi Roca Eco 1.240 Fi | Baxi Eco | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence JJJ005653890 est la pièce de votre chaudière ?
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue JJJ005653890. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout la carte électronique JJJ005653890
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière ne s'allume pas et il n'y a ni étincelle ni bruit dans le brûleur.
Cause : Si la carte électronique tombe en panne, elle ne génère pas l'étincelle nécessaire pour allumer la chaudière.
Avec la chaudière à l'arrêt et sans gaz, observe si une étincelle se produit au niveau de l'électrode lors de l'ordre d'allumage avant de changer la carte.
- 02
Elle se bloque juste au moment de démarrer, encore et encore.
Cause : Le circuit d'allumage ne parvient pas à confirmer l'ignition dans le temps de sécurité.
Vérifiez l'électrode et le câble d'allumage pour voir s'ils sont sales, humides ou mal connectés avant de remplacer la carte électronique.
- 03
Panne de manière intermittente : parfois elle s'allume bien et d'autres fois non.
Cause : Le transformateur d'allumage se dégrade avec l'utilisation et peut tomber en panne de manière irrégulière.
Notez si la panne apparaît davantage avec la chaudière froide ou après une utilisation prolongée : cela aide à confirmer l'usure du transformateur.
- 04
On remarque un crépitement ou un bruit d'arc étrange près de la carte en essayant d'allumer.
Cause : Un transformateur d'allumage en mauvais état peut générer des arcs internes avant de tomber complètement en panne.
Si vous détectez ce bruit, coupez l'alimentation et ne continuez pas à tester : vérifiez visuellement la carte avant de décider du remplacement.
Codes d'erreur Baxi Roca que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| E01 | Blocage - ne s'allume pas | La carte d'allumage/modulation (PCB) peut ne pas générer d'étincelle, ne pas gérer correctement le signal d'ionisation ou ne pas alimenter la vanne gaz. Vérifiez l'étincelle/l'électrode, la polarité et la tension/l'ordre vers la vanne ; si toute la périphérie est correcte, la PCB JJJ005653890 est en panne. |
| E35 | Erreur de flamme (erreur de flamme) | Le circuit de détection de flamme de la carte interprète une présence de flamme avec le brûleur arrêté (humidité, mauvaise terre ou défaut de l'amplificateur d'ionisation). Vérifiez la prise de terre/la polarité, le câblage et l'électrode/l'ionisation ; si E35 persiste avec l'électrode déconnectée, la PCB JJJ005653890 est défectueuse. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Baxi Roca JJJ005653890
- Référence catalogue
- JJJ005653890
- Marque
- Baxi Roca
- Type de pièce
- Cartes électroniques
- Unités en stock
- 2 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- Type (plaque)
- SM0E01
- Marquage CE
- CE0051BP2590
- Logiciel / date / code Honeywell
- Sw R181D, Date 0506, Cd. 56.6955.5
- Code Baxi (Cd.)
- 56.6955.5
- Date de fabrication
- 0506
- Transformateur d'allumage intégré
- Electron-Coil (Erba, CO, Italie) A048B5033FA / B59880-C120-A70
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Baxi Roca Eco 240 i (PDF)Document © Baxi Roca, fourni comme référence technique.
Questions fréquentes sur la carte électronique JJJ005653890
Qui fabrique la carte d'allumage JJJ005653890 de la Baxi Eco 240 FI ?
Cette carte est-elle compatible avec une Baxi Luna 310 FI ?
La carte de la Baxi Eco intègre-t-elle un transformateur d'allumage ?
Quelle panne dans la Baxi Eco 240 FI indique qu'il faut changer cette carte ?
