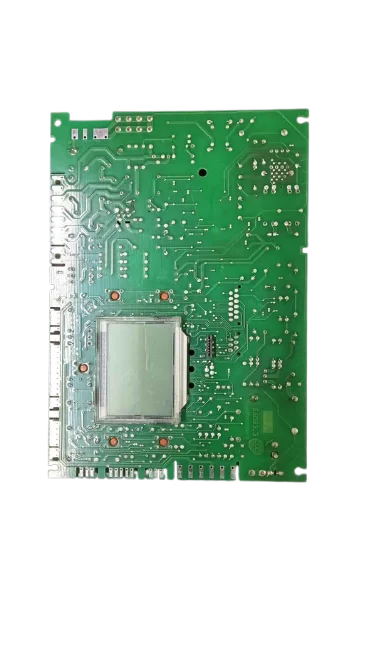

Carte Électronique Ariston Egis NOx / Chaffoteaux Pigma NOx 24-28 FF - Bertelli & Partners
Lorsque vous ouvrez le robinet ou allumez le chauffage, la carte électronique Ariston Egis NOX / Chaffoteaux Pigma NOX 24-28 FF - Bertelli & Partners se charge de contrôler l'allumage, la modulation du brûleur et la pompe de la chaudière. Si cette pièce tombe en panne, vous remarquerez que la chaudière ne démarre pas, se bloque ou présente un comportement erratique, pouvant afficher des codes d'erreur tels que 3 02, 3 03 ou 3 06. Ce modèle est compatible avec les chaudières Ariston Egis NOX et Chaffoteaux Pigma NOX, entre autres. Un technicien doit confirmer par un diagnostic s'il est nécessaire de la remplacer lorsque ces symptômes ou erreurs se présentent.
- Type de pièce
- Cartes électroniques
- État
- Reconditionné
- Référence catalogue
- 65112117
- Garantie
- 1 an
Chaudières Chaffoteaux compatibles avec la référence 65112117
Carte électronique avec référence 65112117. Six compatibilités vérifiées : Pigma Nox 24 FF NG (3310313) et Pigma Nox 24 FF BUT (3310315).
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Chaffoteaux Pigma NOx 24 FF NG (3310313) | Chaffoteaux Pigma Nox | Contraste |
| Chaffoteaux Pigma NOx 24 FF BUT (3310315) | Chaffoteaux Pigma Nox | Contraste |
| Chaffoteaux Pigma NOx 28 FF NG (3310314) | Chaffoteaux Pigma Nox | Contraste |
| Chaffoteaux Egis NOx 24 FF NG (3300550) | Ariston Egis Nox | Contraste |
| Chaffoteaux Egis NOx 24 FF GPL (3300552) | Ariston Egis Nox | Contraste |
| Chaffoteaux Egis NOx 28 FF NG (3300551) | Ariston Egis Nox | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence 65112117 est la pièce de votre chaudière ?
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 65112117. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur la carte électronique 65112117
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière ne s'allume pas et le panneau de contrôle ne répond pas.
Cause : La carte électronique contrôle à la fois l'allumage et le panneau. Si elle tombe en panne, la chaudière ne réagit pas.
Vérifiez que la chaudière reçoit du courant et contrôlez le fusible de la carte avant de la remplacer.
- 02
La chaudière se bloque sans qu'il y ait de fuites ou de bruits.
Cause : Si le blocage n'a pas de cause mécanique visible, il s'agit généralement d'un problème de contrôle électronique de la carte.
Notez le code de blocage chaque fois qu'il se produit ; s'il change sans un schéma clair, il s'agit probablement d'une défaillance électronique.
- 03
La chaudière fonctionne bien un moment puis tombe en panne de manière irrégulière.
Cause : Un défaut intermittent sur la carte, dû à une soudure ou à un composant qui chauffe, provoque des pannes qui apparaissent et disparaissent.
Observez si la panne se produit plus souvent lorsque la chaudière est chaude ou juste allumée, cela aide à identifier le problème.
- 04
Après une coupure de courant, la chaudière ne redémarre pas seule et il faut la réinitialiser manuellement.
Cause : Certaines cartes restent instables après une chute de tension si leur circuit de récupération ne fonctionne pas correctement.
Effectuez une réinitialisation complète depuis la télécommande et vérifiez si le problème se reproduit après plusieurs coupures de courant contrôlées.
Codes d'erreur Chaffoteaux nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| 3 02 | La carte ne communique pas bien avec le reste de l'équipement. | La carte principale ne communique pas correctement avec le reste de l'équipement. Vérifiez les câbles et les connecteurs, ainsi que les tensions auxiliaires sur la carte. Si tout est en ordre et que le problème persiste, la carte est responsable. |
| 3 03 | Défaillance interne sur la carte électronique. | La carte a détecté une panne interne. Vérifiez que les 230 V arrivent correctement, et qu'elle reçoit également 5 et 12 V. Contrôlez la mise à la terre et les connecteurs. Si l'erreur persiste après tout cela, il faudra changer la carte. |
| 3 05 | Défaillance interne sur la carte électronique. | La carte a un défaut interne dans le contrôle ou les signaux. Vérifiez les tensions et déconnectez les périphériques pour voir s'il y a des courts-circuits. Si l'erreur continue d'apparaître avec tout correctement connecté, la carte est endommagée. |
| 3 06 | Défaillance matérielle sur la carte électronique. | Ce symptôme peut être lié à la pièce, mais ne confirme pas qu'elle soit défectueuse. Un technicien doit vérifier l'équipement et son inspection selon le manuel avant de décider d'une réparation ou d'un remplacement. |
| 3 07 | Défaillance persistante sur la carte électronique. | La carte continue à tomber en panne. Vérifiez que le réseau est stable (environ 230 V), que la mise à la terre est correcte et que les connecteurs ont une continuité. Si tout est correct et que la panne persiste, la carte est défectueuse. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Chaffoteaux 65112117
- Référence catalogue
- 65112117
- SKU interne Uniclima
- PLCH017
- Marque
- Chaffoteaux
- Type de pièce
- Cartes électroniques
- Unités en stock
- 0 pcs
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Fabricant de la carte électronique (PCB)
- Bertelli & Partners
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Chaffoteaux Pigma Nox 24 FF NG (3310313) (PDF) Document © Chaffoteaux, fourni comme référence technique.
Questions fréquentes sur la carte électronique 65112117
Qui fabrique la carte de l'Ariston Egis NOX 24 FF ?
Cette carte est-elle compatible avec une Chaffoteaux Pigma NOX 24 FF BUT ?
Cette carte est-elle compatible avec une Ariston Egis NOX 28 FF NG ?
Quelle panne résout cette carte dans une Pigma NOX 24 FF NG ?
