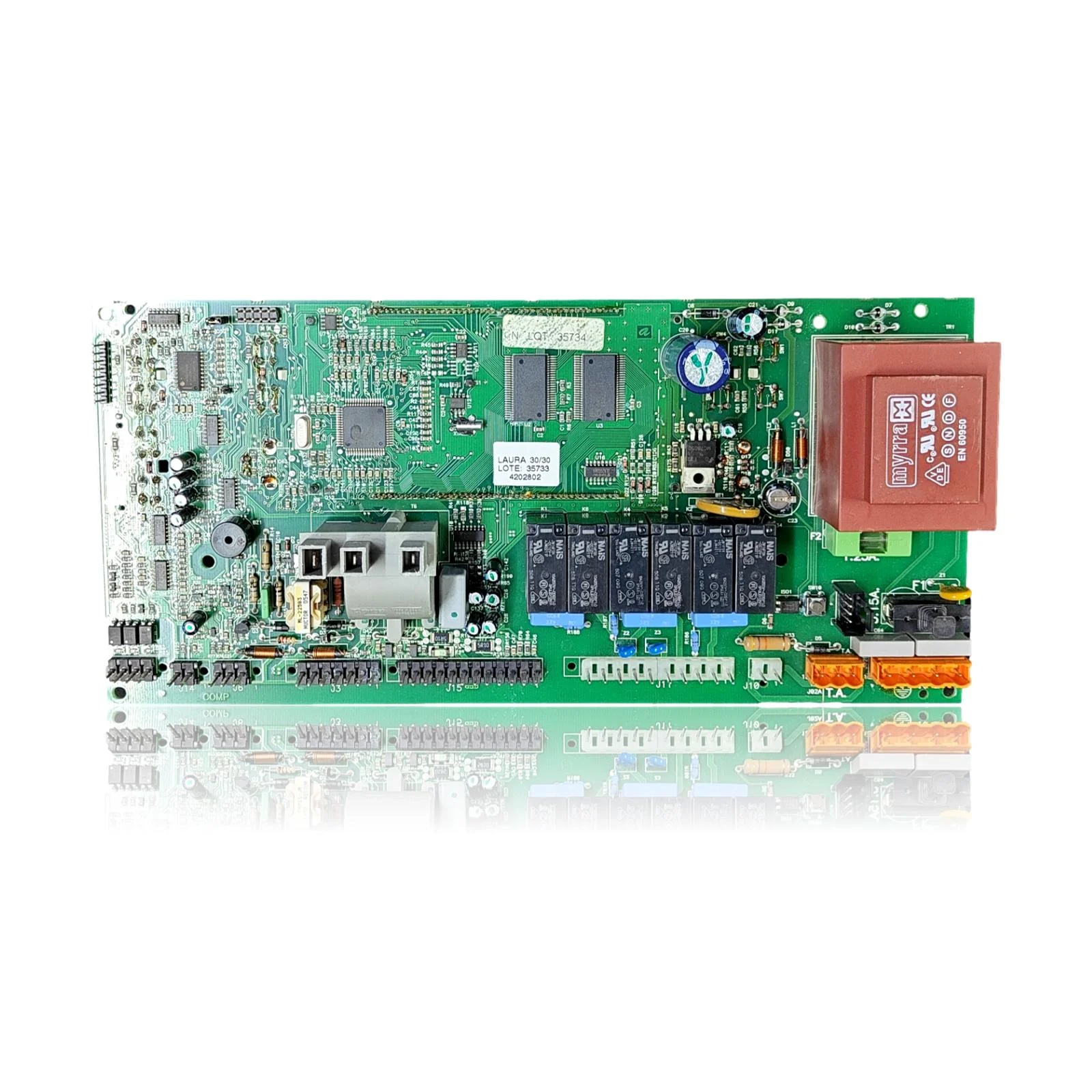

Carte Électronique Baxi Roca Laura 30/30 Ref. 4202802

Chaudières Baxi Roca compatibles avec la référence 122420630

Carte électronique avec référence 122420630. 16 compatibilités vérifiées : LAURA 30 A G.N. et LAURA 30 A G.P..

Compatibilité vérifiée

Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp

Comment vérifier si la ref. 122420630 est la pièce de votre chaudière

Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.

1. Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 122420630. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
2. Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
3. Comparez les raccords et le corps avec la pièce d'origine avant le montage.
4. En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.

Symptômes et erreurs que résout la carte électronique 122420630

La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :

Symptômes et pannes fréquentes

• 01

  La chaudière ne s'allume pas et aucun témoin n'est allumé sur le panneau.

  Cause : Le fusible de 1,25 A qui protège le transformateur de la carte peut avoir fondu, coupant l'alimentation de l'électronique.

  Avec la chaudière débranchée, vérifiez la continuité du fusible avant de remplacer la carte complète.

• 02

  La pompe ou le brûleur ne démarrent pas bien que le thermostat demande de la chaleur.

  Cause : Les relais NAIS de la carte ne commutent pas et n'envoient pas l'ordre d'allumage à ces éléments.

  Écoutez si vous entendez le clic des relais lorsqu'ils activent la demande ; son absence est un signe clair avant de changer la carte.

• 03

  La chaudière s'éteint d'elle-même après quelques minutes de fonctionnement.

  Cause : Cela peut être dû à un relais qui perd le contact de manière intermittente en raison de l'usure ou de la surchauffe.

  Vérifiez si la coupure coïncide avec le moment où la pompe ou le brûleur devraient s'activer, afin de déterminer quel relais est défaillant.

• 04

  La chaudière ne répond à aucune commande ni témoin bien qu'elle soit sous tension.

  Cause : Le transformateur MYRRA qui alimente l'électronique de contrôle peut avoir le bobinage endommagé.

  Mesurez avec un multimètre s'il y a une tension au secondaire du transformateur avant de remplacer la carte.

Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.

Fiche de la carte électronique Baxi Roca 122420630

Référence catalogue

122420630

Marque

Roca

Type de pièce

Cartes électroniques

Unités en stock

1 unité

État

Reconditionné

Garantie

1 an

Livraison

1-2 jours ouvrables

Retour

14 jours

Données lues sur la pièce et dans la documentation du fabricant

Ce que nous n'avons pas pu vérifier n'apparaît pas ici.

Fusible transformateur (F2)

1,25 A

Transformateur

MYRRA, EN 60950

Relais

NAIS, 10 A 250 V~

Fabricant des relais

NAIS (Matsushita/Panasonic Electric Works)

Code de plaque / lot

LAURA 30/30 · LOT 35733 · 4202802

Manuels et documentation technique

Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.

• Manuel Baxi Roca LAURA 30 A G.P. (PDF)Document © Baxi Roca, fourni comme référence technique.
