Carte électronique Baxi Roca Sara 24/24 F Réf. 122123660

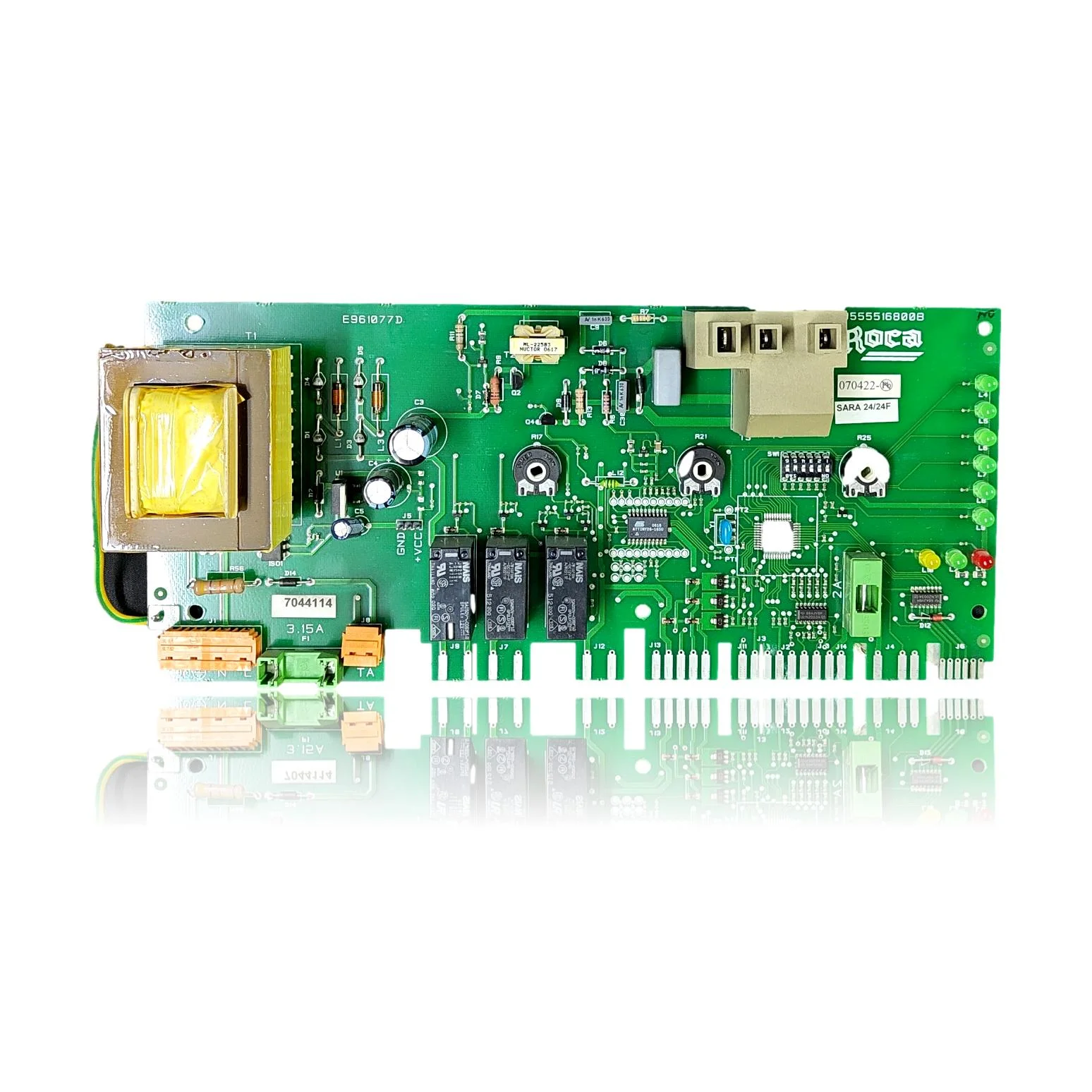

Carte électronique Baxi Roca pour la chaudière Sara 24/24 F. Identifiée par sa sérigraphie et confirmée par des sources externes : modèle SARA 24/24F et fabricant Roca/Baxi Roca. Elle porte le code de carte E961077D, fusible F1 de 3.15A et microcontrôleur Atmel ATTINY26-1SSU. Le remplacement nécessite de confirmer d'abord la défaillance de la pièce par un diagnostic technique, même lorsque la carte tombe en panne et que la chaudière cesse de s'allumer.
- Type de pièce
- Cartes électroniques
- État
- Reconditionné
- Référence catalogue
- 122123660
- Garantie
- 1 an
Chaudières Baxi Roca compatibles avec la référence 122123660
Carte électronique avec référence 122123660. Une compatibilité vérifiée : Sara 24/24 F.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Roca Sara 24/24 F | Sara | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence 122123660 est la pièce de votre chaudière ?
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 122123660. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur la carte électronique 122123660
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière est complètement morte, ni témoins ni afficheur.
Cause : Si le microcontrôleur Atmel de cette carte tombe en panne, la chaudière ne fonctionnera pas.
Vérifiez si la tension du réseau arrive à la chaudière avant de déclarer la carte électronique comme défectueuse.
- 02
La chaudière s'éteint brusquement dès qu'elle est allumée, comme si elle perdait soudainement de l'électricité.
Cause : Un fusible grillé sur la carte coupe l'alimentation, même si le reste de la chaudière est en bon état.
Avant de changer la carte, mesure avec le multimètre si le fusible F1 est grillé : c'est une panne bon marché et fréquente.
- 03
Un code d'erreur apparaît sans qu'il existe de cause mécanique l'expliquant.
Cause : Un défaut du microcontrôleur peut générer de fausses alarmes de sécurité en interprétant mal les signaux des capteurs.
Notez le code exact et écartez d'abord la sonde ou le composant auquel elle se réfère avant de remplacer la carte.
- 04
La chaudière n'obéit pas au thermostat ni au panneau, bien que l'afficheur électronique reste allumé.
Cause : Si le microcontrôleur de la carte tombe en panne, il ne traitera pas les ordres même si l'afficheur est allumé.
Vérifiez si un bouton physique du panneau répond ; si aucun ne fonctionne, le problème ne vient pas du thermostat.
Codes d'erreur Baxi Roca nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| 40-70-90 | Défaut d'alimentation des électrovannes gaz (défaut du relais de sécurité). | Le relais de sécurité intégré à la carte électronique reste excité/collé ou ses contacts sont défaillants, maintenant ou coupant indûment l'alimentation des EV gaz. Vérifiez en mesurant la tension à la sortie de la carte vers les EV et contrôlez le fonctionnement/l'état du relais sur la PCB. |
| 50-70-90 | Défaut du relais de sécurité (ne se ferme pas après la demande). | Une défaillance du relais de sécurité de la carte (contacts qui ne se ferment pas ou bobine endommagée) empêche d'autoriser l'allumage après une demande. Vérifiez la continuité/la manœuvre du relais sur la PCB et que la sortie de la carte commute correctement en demande. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Baxi Roca 122123660
- Référence catalogue
- 122123660
- SKU interne Uniclima
- PERS2424F
- Marque
- Roca
- Type de pièce
- Cartes électroniques
- Unités en stock
- 12 uds
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Modèle imprimé
- SARA 24/24F
- Fabricant
- Baxi Roca
- Code de carte (silkscreen)
- E961077D
- Fusible F1
- 3.15A
- Microcontrôleur
- Atmel ATTINY26-1SSU
- Code/lot imprimé à côté du fusible
- 7044114
Questions fréquentes sur la carte électronique 122123660
Cette carte Roca Réf. 122123660 est-elle compatible avec la chaudière Sara 24/24 F ?
Qui fabrique la carte Roca Réf. 122123660 ?
Quel code dois-je vérifier sur ma carte pour confirmer que c'est celle-ci ?
Quelle panne résout le remplacement de cette carte dans la chaudière Sara 24/24 F ?
Quel fusible utilise la carte de la Sara 24/24 F ?
Quel microcontrôleur est monté sur cette carte de la Sara 24/24 F ?
