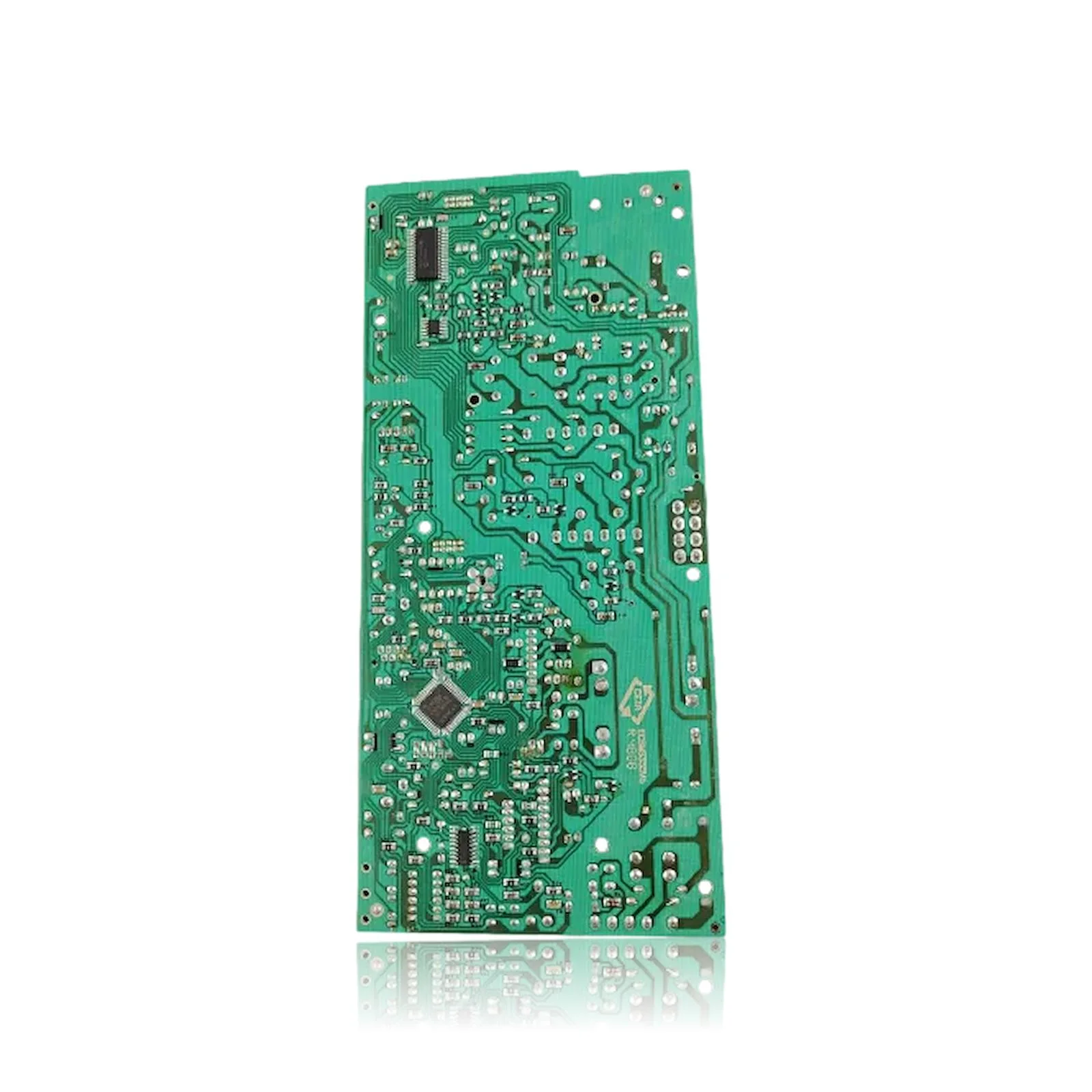

Carte Électronique Manaut Malia 28 E Ref. M800109
La carte électronique Biasi Malia 28 E Réf. M800109 contrôle l'allumage, la modulation du brûleur, la pompe et les sécurités de la chaudière. En cas de défaillance, la chaudière peut ne pas démarrer, se bloquer ou présenter un comportement erratique. Cette pièce est compatible avec plusieurs modèles, y compris le Minox 24 E, Minox 28 E, Minox 32 E, Micon 24 E et M90.24 CM/B, entre autres. Un technicien doit confirmer par diagnostic s'il est nécessaire de la remplacer lorsque vous remarquez ces symptômes, car son mauvais fonctionnement affecte le rendement de la chaudière.
- Type de pièce
- Cartes électroniques
- État
- Reconditionné
- Référence catalogue
- BI1305101
- Garantie
- 1 an
Chaudières Biasi compatibles avec la référence BI1305101
Carte électronique avec référence BI1305101. Six compatibilités vérifiées : Minox 24 E et Minox 28 E.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Biasi Minox 24 E | Biasi Minox E | Contraste |
| Biasi Minox 28 E | Biasi Minox E | Contraste |
| Biasi Minox 32 E | Biasi Minox E | Contraste |
| Biasi Micon 24 E | Biasi Micon | Contraste |
| Biasi M90.24 CM/B | Biasi M90 | Contraste |
| Biasi M90.24S | Biasi M90 | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence BI1305101 est la pièce de votre chaudière ?
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue BI1305101. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur la carte électronique BI1305101
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La commande ou le panneau de la chaudière ne répondent pas aux pressions.
Cause : La carte gère la communication avec la commande. Si le microcontrôleur échoue, cette communication est perdue.
Débranche et rebranche le câble de la commande. Vérifie qu'il n'est pas endommagé avant de considérer la carte comme perdue.
- 02
Les pompes ou le ventilateur ne démarrent pas même si la chaudière demande de la chaleur, et ils fonctionnent si vous les forcez à la main.
Cause : La sortie de relais de la carte qui devrait activer ce composant peut ne pas commuter.
Avec la chaudière demandant de la chaleur, mesure si le courant arrive au connecteur qui va vers la pompe ou le ventilateur.
- 03
La chaudière s'allume et s'éteint seule de manière répétée, sans coïncider avec les cycles normaux de chauffage.
Cause : Un relais de sortie avec un contact défectueux coupe l'alimentation d'un composant de manière intermittente.
Vérifiez que les connecteurs de la carte sont bien enclenchés, sans broches lâches ni corrosion.
- 04
On remarque une odeur de brûlé ou des marques sombres sur la carte en ouvrant la chaudière.
Cause : Un court-circuit interne ou un composant endommagé par surtension rend l'électronique inutilisable.
Inspectez la carte à vue d'œil avec la chaudière déconnectée avant de confirmer le changement.
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Biasi BI1305101
- Référence catalogue
- BI1305101
- SKU interne Uniclima
- PLMA059
- Marque
- Manaut
- Type de pièce
- Cartes électroniques
- Unités en stock
- 1 unité
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Code de composant
- M800109
Questions fréquentes sur la carte électronique BI1305101
Le code correct de cette carte est-il BI1305101 ou M800109 ?
Cette carte est-elle compatible avec une Riva Compact HE M96.24SM/C ?
Est-ce compatible avec une Biasi Minox 28 E ?
Comment puis-je distinguer cette carte d'une autre carte Biasi avec le logo Bertelli & Partners ?
