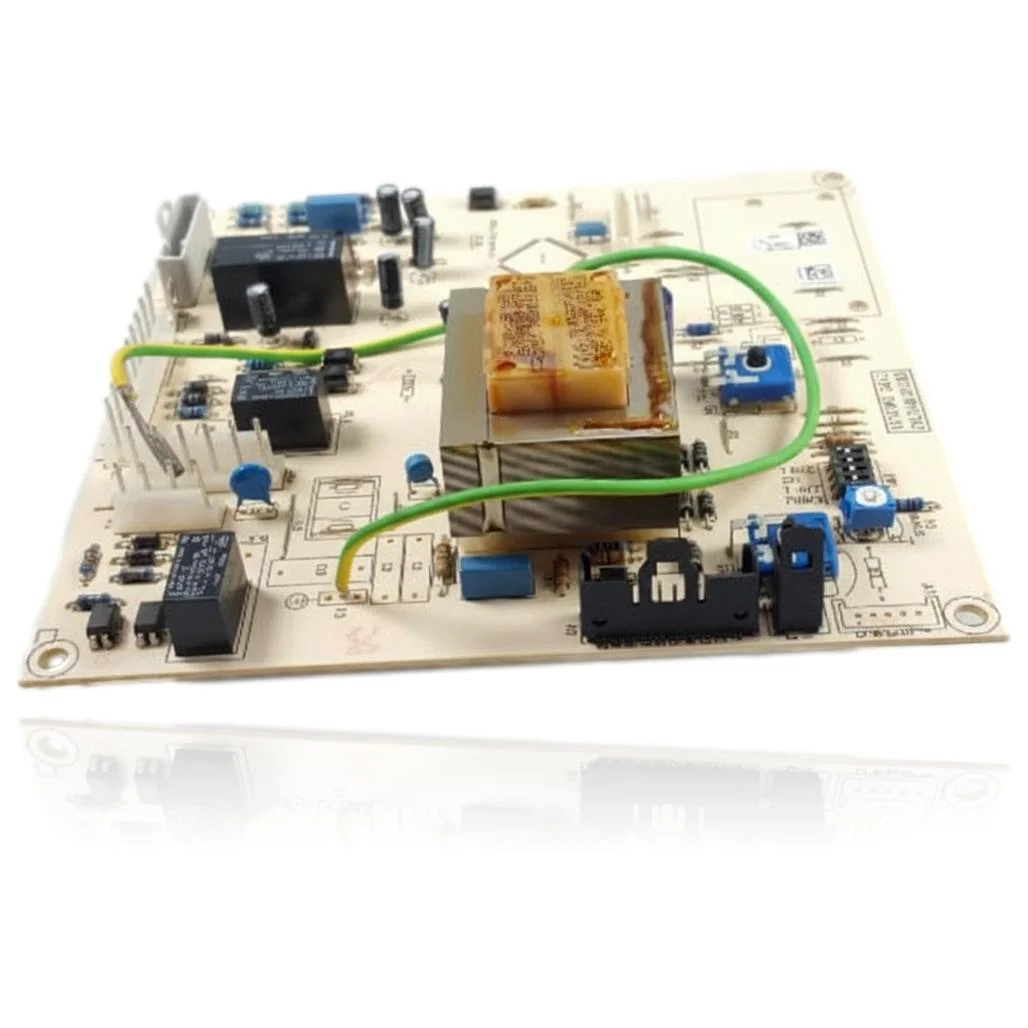

Carte Electronique Cointra Supra SP 27 EI Honeywell Ref. 51BP2783
Carte électronique de contrôle pour les chaudières Cointra Supra SP 27 EI. Le fabricant réel, imprimé sur la carte elle-même, est Honeywell : elle porte le code TYPE 5WC0L01 et le marquage CE CE0051GP2765. Il s'agit du composant qui régule le fonctionnement de la chaudière et doit être vérifié lorsque l'électronique de contrôle tombe en panne. Le remplacement nécessite un diagnostic technique.
- Type de pièce
- Cartes électroniques
- État
- Reconditionné
- Référence catalogue
- 51BP2783
- Garantie
- 1 an
Chaudières Cointra compatibles avec la référence 51BP2783
Carte électronique avec référence 51BP2783. Une compatibilité vérifiée : Supra SP 27 EI.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Cointra Supra SP 27 EI | Cointra Supra SP | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence 51BP2783 est la pièce de votre chaudière ?
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 51BP2783. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur la carte électronique 51BP2783
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
Aucun voyant ne s'allume ni l'afficheur, bien qu'il y ait du courant dans le logement.
Cause : Sans la carte électronique, il n'y a pas d'alimentation pour le reste de l'électronique de la chaudière.
Vérifiez que l'interrupteur général de la chaudière est en position ON et que le tableau électrique n'a pas disjoncté.
- 02
L'eau chaude fonctionne mais le chauffage ne fonctionne pas, ou vice versa.
Cause : La carte gère séparément les deux fonctions ; la sortie de l'une peut échouer sans affecter l'autre.
Isoler la fonction qui échoue (tester d'abord l'ECS puis le chauffage) pour confirmer qu'il ne s'agit pas d'un problème d'un radiateur ou d'une vanne spécifique.
- 03
La chaudière démarre et s'arrête seule en cycles courts, sans raison apparente.
Cause : Un relais de la carte qui commute mal provoque des allumages et des arrêts qui ne correspondent pas à la demande réelle.
Écartez d'abord la possibilité qu'il n'y ait pas un appel de chaleur bloqué dans le thermostat avant de changer la carte.
- 04
Le fusible saute ou la chaudière s'éteint dès qu'on lui donne du courant.
Cause : Un court-circuit sur la carte fait sauter la protection dès la réception de l'alimentation.
Vérifiez si le même fusible ou disjoncteur saute également avec d'autres appareils, afin d'écarter un problème d'installation et non de la carte.
Codes d'erreur Cointra nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| E00 | Sans communication avec l'afficheur. | La chaudière ne peut pas communiquer avec l'afficheur électronique. Cela peut être dû à un défaut de la carte électronique. Vérifiez les connexions de la carte et son état. |
| E70 | Alarme en cascade (sans communication avec les SLAVEs) | Une alarme en cascade a été activée, ce qui indique que le MASTER ne peut pas communiquer avec l'un des SLAVES. Cela peut affecter les performances du système. Vérifiez la communication entre les unités et l'état de la carte électronique. |
| E71 | Alarme en cascade (alarme sur l'un des SLAVES) | Une alarme en cascade a été activée, ce qui indique qu'il y a une alarme sur l'un des SLAVES. Cela peut affecter le fonctionnement du système. Vérifiez l'état des SLAVES et de la carte électronique. |
| E72 | Alarme en cascade (sans communication avec MASTER) | Une alarme en cascade a été activée, ce qui indique qu'un SLAVE ne peut pas communiquer avec le MASTER. Cela peut affecter les performances du système. Vérifiez la communication entre les unités et l'état de la carte électronique. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Cointra 51BP2783
- Référence catalogue
- 51BP2783
- SKU interne Uniclima
- PLCSP27EI
- Marque
- Cointra
- Type de pièce
- Cartes électroniques
- Unités en stock
- 2 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Fabricant (marquage sur plaque)
- Honeywell
- Code de type
- TYPE 5WC0L01
- Marquage CE
- CE0051GP2765
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Cointra Supra SP 27 EI (PDF) Document © Cointra, fourni comme référence technique.
Questions fréquentes sur la carte électronique 51BP2783
Qui fabrique réellement la carte de la Cointra Supra SP 27 EI, Cointra ou un fournisseur externe ?
Cette carte avec le marquage TYPE 5WC0L01 est-elle celle qui équipe la Cointra Supra SP 27 EI ?
Quelle est la fonction de cette carte dans la Cointra Supra SP 27 EI ?
