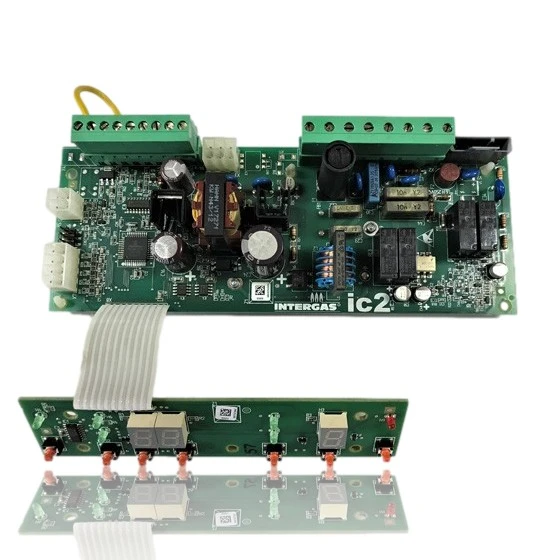

Carte Electronique De Contrôle Intergas ic2 - Kombi Kompakt HR 28/24
La carte électronique de contrôle Intergas ic2 - Kombi Kompakt HR 28/24 est le composant qui régule l'allumage, la modulation du brûleur, la pompe et les sécurités de la chaudière. Lorsque des pannes se produisent, l'utilisateur remarquera que la chaudière ne démarre pas, se bloque ou présente un comportement erratique. Cette carte est compatible avec plusieurs modèles de la gamme Intergas, tels que Kombi Kompakt HR 22, Kombi Kompakt HR 28, Kombi Kompakt HR 28/24 et Kombi Kompakt HR 36/30, entre autres. Il est recommandé de la remplacer en cas de symptômes mentionnés ou si les erreurs 6, 29 ou 30 apparaissent.
Chaudières ACV compatibles avec la referencia 074278
Carte électronique avec référence 074278. Cinq compatibilités vérifiées : Kombi Kompakt HR 22 et Kombi Kompakt HR 28.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| ACV Kombi Kompakt HR 22 | Intergas Kombi Kompakt HR | Contraste |
| ACV Kombi Kompakt HR 28 | Intergas Kombi Kompakt HR | Contraste |
| ACV Kombi Kompakt HR 28/24 | Intergas Kombi Kompakt HR | Contraste |
| ACV Kombi Kompakt HR 36/30 | Intergas Kombi Kompakt HR | Contraste |
| ACV Kompakt Solo HR | Intergas Kompakt Solo HR | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence 074278 est la pièce de votre chaudière ?
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 074278. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout la carte électronique 074278
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière ne s'allume pas et le panneau ne montre aucune activité.
Cause : Le contrôleur ic2 gère toute la chaudière ; si cela ne fonctionne pas, aucun composant ne peut démarrer.
Vérifiez le fusible interne et assurez-vous que la chaudière reçoit du courant avant de considérer que le contrôleur est défectueux.
- 02
L'afficheur montre un code d'erreur qui persiste après avoir réarmé la chaudière.
Cause : Le système ic2 bloque le fonctionnement en détectant une anomalie de sécurité, et ne se libère pas automatiquement.
Notez le code de panne exact : Intergas les documente et certains indiquent des problèmes avec la sonde ou la pression, pas avec le contrôleur.
- 03
La chaudière perd la communication avec le thermostat ou la commande et cesse de répondre aux ordres.
Cause : Un défaut sur la carte électronique peut interrompre la communication, même si le thermostat fonctionne correctement.
Vérifiez le câblage ou le couplage du thermostat avant de remplacer la carte électronique.
- 04
La chaudière s'allume et s'éteint seule après quelques secondes, répétant le cycle.
Cause : Un défaut dans l'étape de contrôle de l'ic2 peut interrompre l'allumage en cours de processus pour des raisons de sécurité.
Écartez d'abord une défaillance du pressostat ou de la sonde de température : elles sont plus courantes qu'une défaillance du contrôleur.
- 05
La chaudière fonctionne de manière erratique : parfois elle s'allume bien et d'autres fois non, sans schéma clair.
Cause : Un défaut intermittent des composants de la carte peut provoquer des comportements incohérents avant de tomber complètement en panne.
Tenez un registre de quand cela échoue (à froid, à chaud, après combien de temps allumée) pour confirmer que le problème semble venir du contrôleur.
Codes d'erreur ACV que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| 6 | Erreur de détection de flamme | L'étage de détection/gestion de flamme de la PCB (carte de contrôle 074278) peut être défaillant et la chaudière ne reconnaît pas l'ionisation. Vérifiez en mesurant le courant d'ionisation et, après avoir écarté le câble/l'électrode et le module d'allumage, remplacez la carte de contrôle pour confirmer. |
| 29 | Erreur de relais de la vanne gaz du brûleur | Le relais de commande de la vanne gaz sur la carte de contrôle (PCB) peut rester ouvert/collé et l'autodiagnostic le détecte. Vérifiez en lançant une demande d'allumage et en mesurant 24 Vdc vers la vanne ; si le relais ne commute pas, remplacez la carte de contrôle. |
| 30 | Erreur de relais de la vanne gaz du brûleur | Même diagnostic que le 29 : défaut du relais de la vanne gaz intégré à la carte de contrôle (PCB). Vérifiez la présence/commutation du 24 Vdc vers la vanne pendant la demande ; en cas de défaut, remplacez la carte de contrôle. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique ACV 074278
- Référence catalogue
- 074278
- Marque
- ACV
- Type de pièce
- Cartes électroniques
- Unités en stock
- 0 pcs
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- Fabricant
- Intergas
- Modèle de contrôleur
- ic2
Questions fréquentes sur la carte électronique 074278
Cette carte de contrôle est-elle compatible avec l'Intergas Kombi Kompakt HR 28/24 ?
Cette carte est-elle originale d'Intergas ?
Quel modèle de contrôleur utilise cette carte ?
Cette carte est-elle compatible avec l'Intergas Kompakt Solo HR 22 ?
