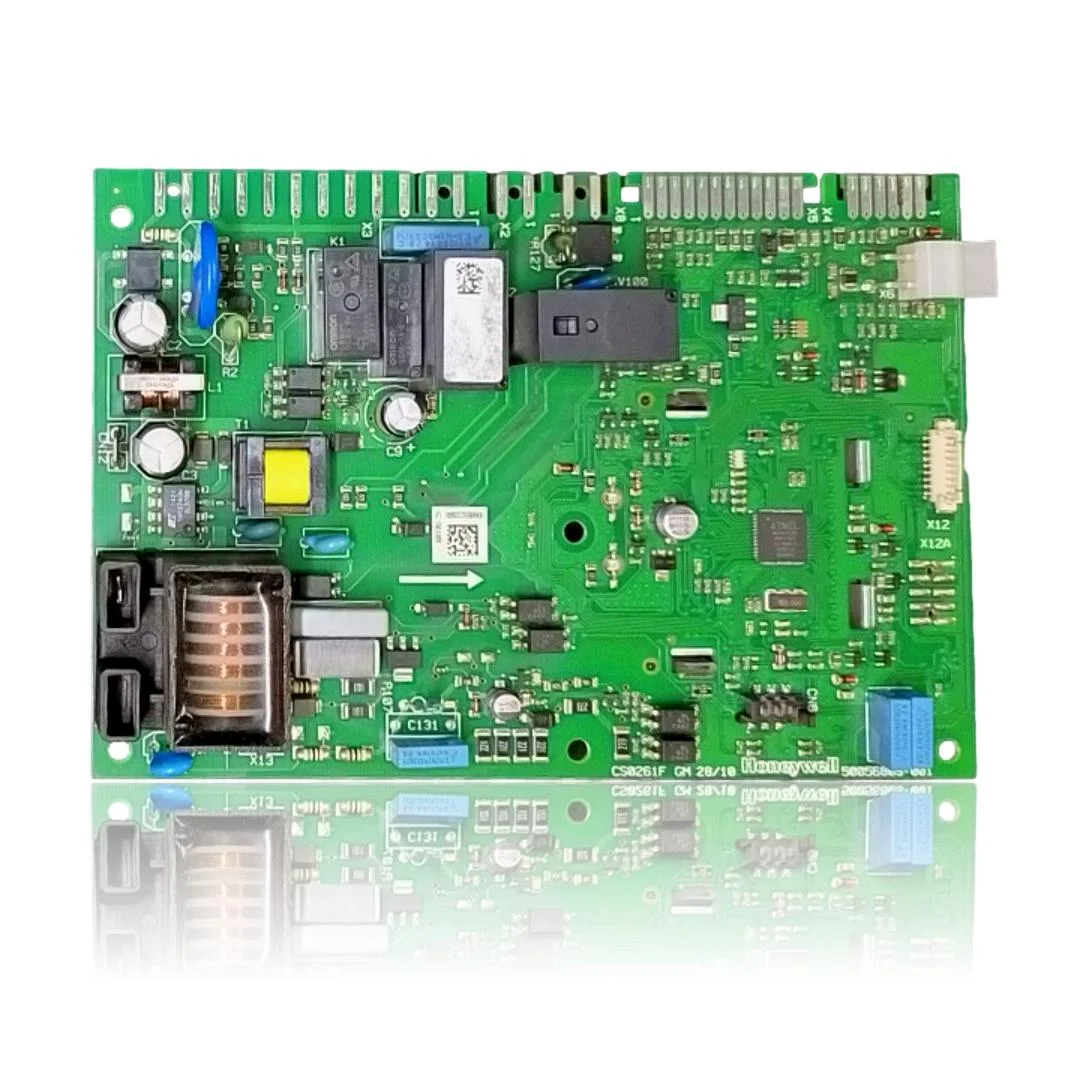

Carte Électronique de Contrôle Honeywell Baxi Roca Neobit Plus 24/24F Ref. 125128870

Chaudières Baxi Roca compatibles avec la référence 125128870

Carte électronique avec référence 125128870. Cinq compatibilités vérifiées : Neobit Plus et Neobit Plus 24/24 F.

Compatibilité vérifiée

Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp

Comment vérifier si la ref. 125128870 est la pièce de votre chaudière

La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.

1. Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 125128870. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
2. Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
3. Comparez les raccords et le corps avec la pièce d'origine avant le montage.
4. En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.

Symptômes nécessitant un diagnostic sur la carte électronique 125128870

La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :

Symptômes et pannes fréquentes

• 01

  La chaudière ne s'allume pas et ni la pompe ni la vanne gaz ne réagissent lorsque l'on demande du chauffage.

  Cause : Le relais de sortie Omron de la carte ne commute pas et n'envoie pas de courant à la pompe ni à la vanne.

  Écoutez si le relais clique lors de l'activation de la demande ; s'il ne sonne pas, la panne pointe vers la carte elle-même.

• 02

  À l'écran, le même code d'erreur s'affiche toujours et le reset ne résout pas le problème.

  Cause : Défaillance du microcontrôleur qui gère la logique d'allumage et de sécurité de la chaudière.

  Regarde dans le manuel si ce code ne signale pas un autre composant (sonde, pressostat) avant de changer la carte.

• 03

  La chaudière fonctionne bien un moment puis se bloque sans aucun schéma clair.

  Cause : Un mauvais contact ou une défaillance thermique sur la carte se manifeste de manière irrégulière selon la température.

  Vérifiez et nettoyez les connecteurs de la carte, en vous assurant qu'ils s'asseyent correctement, avant de la remplacer.

• 04

  Le thermostat n'envoie aucun ordre bien que la chaudière s'allume en manuel.

  Cause : Défaillance dans l'étape de communication de la carte avec le thermostat.

  Vérifiez le câblage et la configuration du thermostat avant de déclarer la carte électronique comme défectueuse.

Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.

Fiche de la carte électronique Baxi Roca 125128870

Référence catalogue

125128870

SKU interne Uniclima

PLBA135

Marque

Baxi Roca

Type de pièce

Cartes électroniques

Unités en stock

0 pcs

État

Reconditionné

Garantie

1 an

Livraison

3 à 4 jours ouvrés (France métropolitaine)

Retour

14 jours

Données de la pièce et documentation disponible

Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.

Fabricant du composant

Honeywell

Code du composant

CS0261F

Marquage complet de l'étiquette

CS0261F | QM 28/18 | Honeywell | 500568D9-001

Relais

Marque Omron

Microcontrôleur

Puce avec logo Atmel
