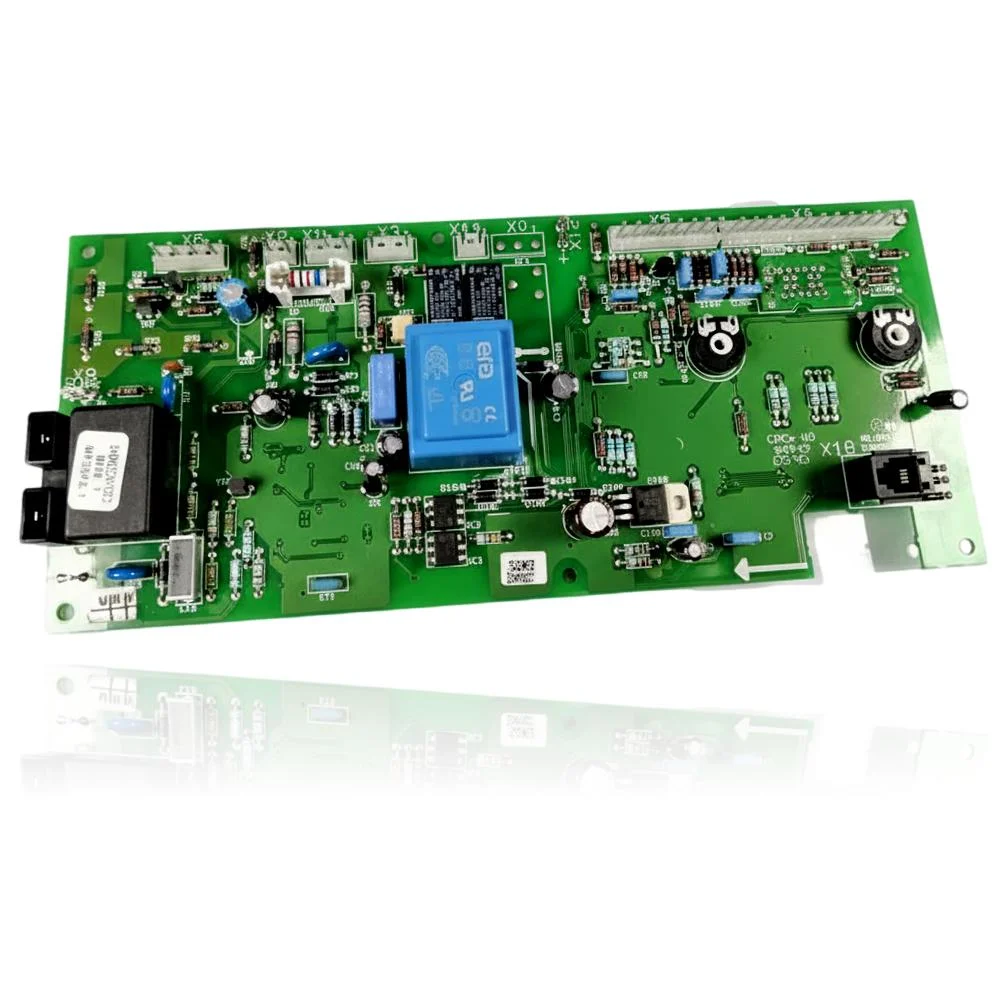

Carte electronique Ferroli Domitop F 24 E Ref. 39809261
La carte électronique de contrôle Ferroli Domitop F 24 E Réf. 39809261 gère l'allumage, la modulation du brûleur, la pompe et les sécurités de la chaudière. En cas de défaillance, la chaudière peut ne pas démarrer, se bloquer ou se comporter de manière erratique, présentant des erreurs telles que A02, F04, A23 ou A24. Cette pièce est compatible avec plusieurs modèles, y compris le Domitop F 24 E, F 30 E, C 24 E et C 30 E, entre autres. Un technicien doit confirmer par un diagnostic s'il est nécessaire de remplacer la pièce lorsque ces symptômes ou erreurs se présentent, car cela affecte directement le fonctionnement de la chaudière.
- Type de pièce
- Cartes électroniques
- État
- Reconditionné
- Référence catalogue
- 39809261
- Garantie
- 1 an
Chaudières Ferroli compatibles avec la référence 39809261
Carte électronique avec référence 39809261. Quatre compatibilités vérifiées : Domitop F 24 E et Domitop F 30 E.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Ferroli Domitop F 24 E | Domitop | Contraste |
| Ferroli Domitop F 30 E | Domitop | Contraste |
| Ferroli Domitop C 24 E | Domitop | Contraste |
| Ferroli Domitop C 30 E | Domitop | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la ref. 39809261 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 39809261. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur la carte électronique 39809261
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière est complètement éteinte : l'afficheur ne s'allume pas et aucun voyant LED ne s'active.
Cause : Il n'y a pas d'alimentation correcte à la carte, donc aucun circuit de la chaudière ne reçoit de courant.
Vérifiez le fusible de la carte et confirmez avec un multimètre que le courant de 230V arrive jusqu'à la barrette d'entrée.
- 02
La chaudière s'allume toute seule et s'éteint sans que personne ne touche au thermostat.
Cause : Un défaut dans le microprocesseur de contrôle envoie des ordres d'allumage et d'extinction sans correspondre à la demande réelle.
Notez à quelle heure cela se produit et si cela coïncide avec l'utilisation d'un autre appareil électroménager à proximité ; une interférence électrique externe peut simuler cette même panne.
- 03
Le ventilateur démarre mais la pompe de circulation ne se met jamais en marche.
Cause : Le relais de la carte qui contrôle la pompe ne ferme pas le contact.
Ne court-circuitez pas les contacts ni n'alimentez directement les composants pour les tester. Demandez à un technicien de vérifier la cause conformément au manuel du modèle et à sa révision, sans annuler les protections. Le symptôme ou le code ne confirme pas à lui seul que cette pièce soit défectueuse.
- 04
La chaudière ne reconnaît aucun ordre de la télécommande ni des boutons du panneau lui-même.
Cause : La carte a perdu la communication interne entre le microprocesseur et l'interface utilisateur.
Essayez de réinitialiser avec le bouton de la chaudière elle-même et vérifiez le connecteur plat qui relie la carte au panneau de commande.
Codes d'erreur Ferroli nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| A02 | Erreur d'électrode ou de carte (PCB). | La carte peut provoquer une détection de flamme avec le brûleur éteint ou ne pas gérer correctement le signal de l'électrode ; vérifiez d'abord l'électrode/le câblage et, s'ils sont corrects, contrôlez le circuit d'ionisation et les sorties de la PCB. |
| F04 | Défaut de paramètres de la carte : réglage incorrect sur la PCB. | Paramètres internes de la carte mal chargés/configurés (p. ex., après un remplacement ou une coupure électrique) ; vérifiez/rechargez les valeurs de service et, si ce n'est pas possible, remplacez la PCB. |
| A23 | Erreur de paramètres de carte (PCB). | Configuration/table de paramètres de la carte erronée ou corrompue ; accédez au menu technique pour vérifier et reprogrammer, ou remplacez la PCB si elle n'accepte pas la programmation. |
| A24 | Erreur de paramètres de carte (PCB). | Ce symptôme peut être lié à la pièce, mais ne confirme pas qu'elle soit défectueuse. Un technicien doit vérifier l'équipement et son inspection selon le manuel avant de décider d'une réparation ou d'un remplacement. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Ferroli 39809261
- Référence catalogue
- 39809261
- SKU interne Uniclima
- PLCFDOMF24E
- Marque
- Ferroli
- Type de pièce
- Cartes électroniques
- Unités en stock
- 0 pcs
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Relais installé
- Songchuan (marque visible sur le corps du relais)
- Bornes sérigraphiés
- X0, X1, X2, X3, X5, X6, X7
Questions fréquentes sur la carte électronique 39809261
Qu'est-ce que le marquage "Songchuan" qui apparaît sur la plaque de la Ferella Gold F24 MEL ?
Cette carte est-elle compatible avec la Ferroli Domitop C30 E ?
