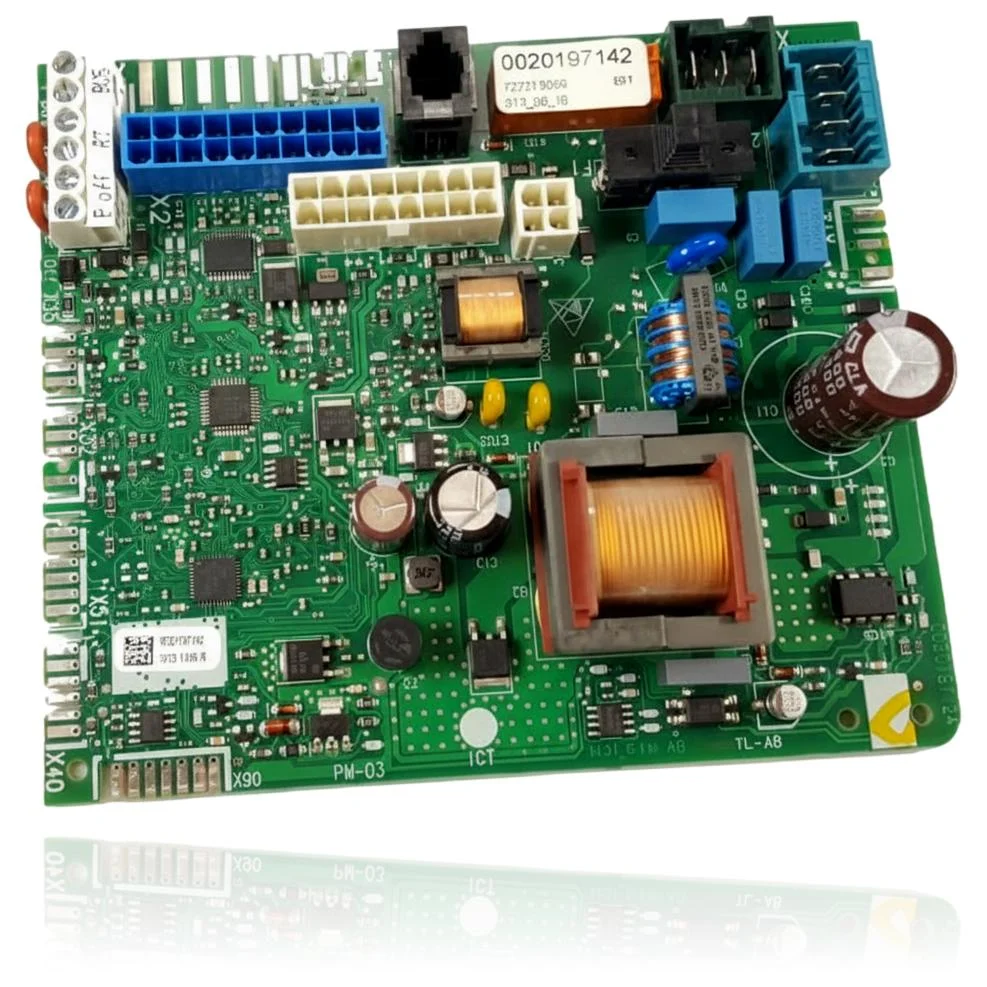

Carte Électronique Saunier Duval Semia Condens 25-A Ref. 0020197142
Lorsque vous ouvrez le robinet ou allumez le chauffage, la carte électronique Micraplus Condens 25-A / Saunier Duval Semia Condens 25-A Ref. 0020197142 se charge de contrôler l'allumage, la modulation du brûleur et les sécurités de la chaudière. Si elle tombe en panne, vous pouvez remarquer que la chaudière ne démarre pas, se bloque ou présente un fonctionnement erratique, avec des erreurs possibles telles que F.61, F.62, F.63, F.64 ou F.65. Cette carte est compatible avec des modèles tels que Thelia Condens 25-A, Semia Condens 25 et Semia Condens 30, entre autres. Il est recommandé de la remplacer lorsque les symptômes mentionnés ou les codes d'erreur sont détectés.
TVA incluse
Contacter par WhatsAppChaudières Hermann compatibles avec la référence 0010047388
Carte électronique avec référence 0010047388. Trois compatibilités vérifiées : Thelia Condens 25-A et Semia Condens 25.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Hermann Thelia Condens 25-A | Thelia Condens | Contraste |
| Hermann Semia Condens 25 | Semia Condens | Contraste |
| Hermann Semia Condens 30 | Semia Condens | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la réf. 0010047388 est la pièce de votre chaudière
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 0010047388. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout la carte électronique 0010047388
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière ne s'allume pas en appuyant sur l'interrupteur.
Cause : La carte distribue l'alimentation aux autres composants ; si elle est endommagée, elle n'envoie pas de courant à rien.
Vérifiez le fusible général de la maison et celui de la carte avant de le remplacer.
- 02
Un code d'erreur de communication ou de sonde apparaît, mais la sonde fonctionne bien avec un multimètre.
Cause : Le circuit de la carte peut interpréter incorrectement un signal correct et afficher une erreur qui ne provient pas du capteur.
Mesurez la sonde avec un multimètre et comparez la valeur avec le tableau des résistances du fabricant avant de rejeter la sonde et de vérifier la carte.
- 03
La chaudière ne priorise pas correctement l'eau chaude et le chauffage, ou active les deux fonctions en même temps alors qu'elle ne devrait pas.
Cause : La carte détermine quel circuit a la priorité à chaque instant ; une défaillance dans sa logique de contrôle peut désorganiser cette répartition.
Vérifiez que la vanne 3 voies, si la chaudière en est équipée, se déplace physiquement en recevant l'ordre, avant de supposer que le problème vient de la carte électronique.
- 04
La chaudière répond avec retard ou de manière intermittente au programmateur horaire.
Cause : La carte gère les ordres d'allumage et d'extinction programmés ; une défaillance de son électronique peut retarder ou perdre ces ordres.
Comparez le fonctionnement en mode manuel, sans programmation, pour voir si le retard disparaît et ainsi déterminer si le problème vient de la carte ou du programmateur.
Codes d'erreur Hermann que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| F.61 | Erreur : contrôle de la vanne gaz | Le driver/la sortie de commande de la vanne sur la carte principale peut être défaillant (électronique défectueuse), provoquant une détection de courts-circuits ou une commande anormale. Vérifiez l'alimentation et le câblage vers la vanne ; si le signal de commande est incorrect avec un câblage et une vanne OK, la carte est endommagée. |
| F.62 | Erreur : contrôleur de déconnexion de la vanne gaz | L'électronique de la carte peut ne pas couper la vanne à temps ou interpréter de façon erronée le signal de flamme (électronique défectueuse). Vérifiez la fermeture de la vanne et le signal de flamme ; si le problème persiste avec une vanne et des électrodes correctes, remplacez la carte. |
| F.63 | Erreur : EEPROM | Défaillance de la mémoire EEPROM intégrée à la carte principale, empêchant une lecture/écriture correcte. Vérifiez la stabilité des tensions et, si le défaut persiste après un reset usine, remplacez la carte. |
| F.64 | Erreur : électronique / sonde / convertisseur analogique-numérique | Défaut du circuit A/N de la carte (électronique) qui interprète les NTC/entrées analogiques. Écartez d'abord les courts-circuits sur les NTC et le câblage ; si les lectures restent erratiques avec des résistances étalon, la carte est en panne. |
| F.65 | Erreur : température de l'électronique trop élevée | Le capteur/la thermistance interne ou l'étage de contrôle de la carte détecte une surchauffe ou est défaillant (défaut de l'électronique). Vérifiez la ventilation et la température ambiante ; si elles sont normales et que l'erreur persiste, le capteur/l'étage de la carte est endommagé. |
| F.67 | Valeur renvoyée par l'ASIC incorrecte (signal de flamme) | Le circuit ASIC/de détection de flamme sur la carte peut renvoyer des valeurs non plausibles (défaut de l'électronique). Vérifiez l'ionisation, l'électrode et la masse ; si les µA d'ionisation sont corrects et que le défaut persiste, remplacez la carte. |
| F.70 | Code produit non valide (DSN) | Après remplacement de la carte principale et/ou de l'afficheur sans reparamétrage du DSN, la chaudière détecte une combinaison non valide. Vérifiez et reconfigurez le DSN selon le manuel de service ; si le codage n'est pas accepté, la carte est incorrecte/défectueuse. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Hermann 0010047388
- Référence catalogue
- 0010047388
- Marque
- Hermann
- Type de pièce
- Cartes électroniques
- Unités en stock
- 1 unité
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- Code carte
- 0020197142
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Hermann Thelia Condens 25-A (PDF)Document © Hermann, fourni comme référence technique.
Questions fréquentes sur la carte électronique 0010047388
Cette carte électronique PECMC25A est-elle compatible avec la Hermann Micraplus Condens 25-A ?
La carte PECMC25A est-elle compatible avec la Saunier Duval Semia Condens 25 ?
Puis-je utiliser la carte PECMC25A dans la Saunier Duval Thelia Condens 25-A ?
Quels codes d'erreur sont compatibles avec la carte PECMC25A ?
Combien de modèles sont compatibles avec la carte électronique PECMC25A ?
