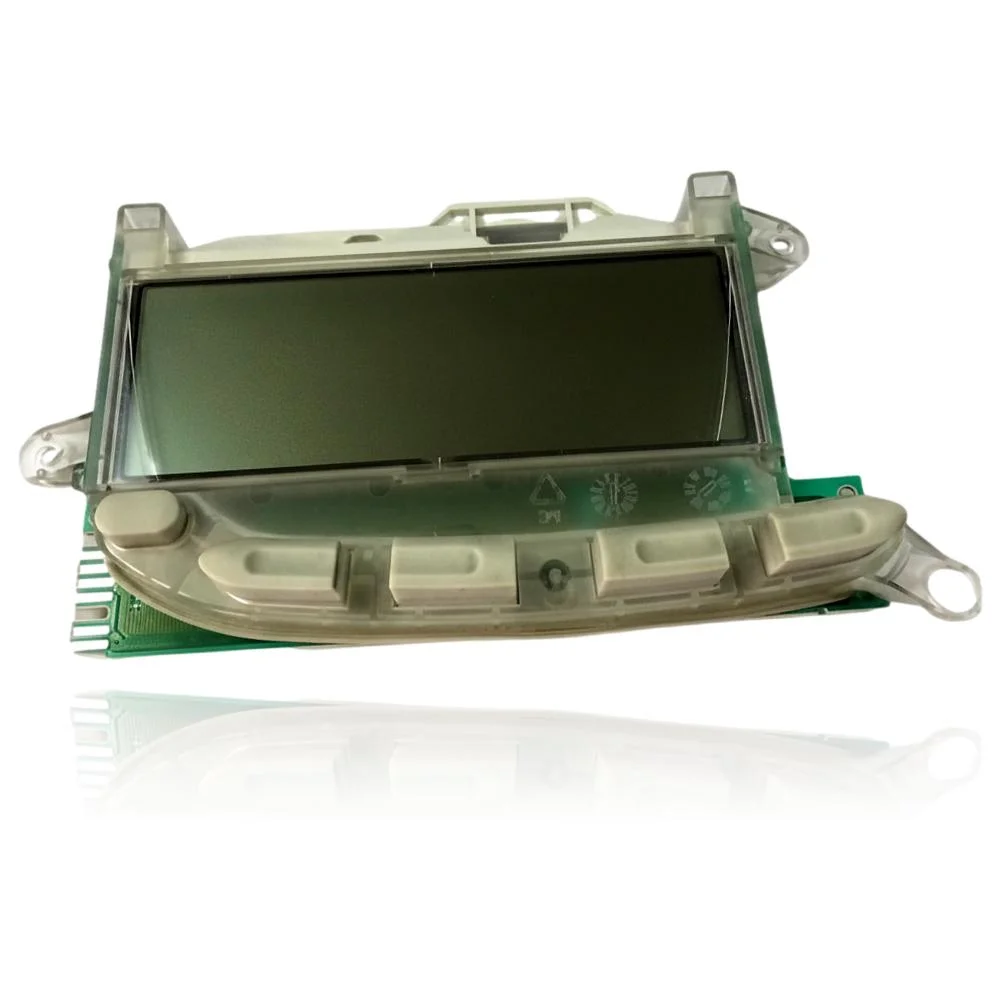

Carte électronique interface écran Saunier Duval module commande Themafast F 30 E H Ref. S1062200
Si la chaudière ne démarre pas, se bloque ou se comporte de manière erratique, il se peut que vous ayez besoin de la Carte Électronique Interface Écran Saunier Duval Module Commande Themafast F 30 E H avec référence S1062200. Cette carte électronique de contrôle est responsable de la régulation de l'allumage, de la modulation du brûleur, de la pompe et des sécurités de la chaudière. En cas de défaillance, des erreurs telles que F11, F17 ou F19 peuvent apparaître. Elle est compatible avec les modèles des gammes Themafast et Isotwin, parmi lesquels se trouvent le C 23 E ALV, le F 25 E et le F 30 E. Il est recommandé de la remplacer en cas de mauvais fonctionnement ou d'erreurs persistantes.
TVA incluse
Contacter par WhatsAppChaudières Saunier Duval compatibles avec la référence S1062200
Carte électronique avec référence S1062200. 11 compatibilités vérifiées : C 23 E ALV et C 23 EV ALV.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval C 23 E ALV | Themaplus / Themafast E (gamme C/F 25-30 E) | Contraste |
| Saunier Duval C 23 EV ALV | Themaplus / Themafast E (gamme C/F 25-30 E) | Contraste |
| Saunier Duval C 25 E | Themaplus / Themafast E (gamme C/F 25-30 E) | Contraste |
| Saunier Duval C 25 EV | Themaplus / Themafast E (gamme C/F 25-30 E) | Contraste |
| Saunier Duval C 25 E-ST | Themaplus / Themafast E (gamme C/F 25-30 E) | Contraste |
| Saunier Duval C 30 E | Themaplus / Themafast E (gamme C/F 25-30 E) | Contraste |
| Saunier Duval F 25 E | Themaplus / Themafast E (gamme C/F 25-30 E) | Contraste |
| Saunier Duval F 25 E H-MOD | Themaplus / Themafast E (gamme C/F 25-30 E) | Contraste |
| Saunier Duval F 30 E | Themaplus / Themafast E (gamme C/F 25-30 E) | Contraste |
| Saunier Duval F 30 E H-MOD | Themaplus / Themafast E (gamme C/F 25-30 E) | Contraste |
| Saunier Duval F 30 E | Isotwin Condens | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la ref. S1062200 est la pièce de votre chaudière
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue S1062200. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout la carte électronique S1062200
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
L'afficheur du module de commande reste éteint et ne montre ni température ni icônes.
Cause : Le module ne reçoit pas de courant de la carte principale ou a perdu le contact avec celle-ci.
Vérifiez que le connecteur vers la carte principale est bien inséré et sans oxydation avant de remplacer le module.
- 02
Les boutons de la télécommande ne répondent pas au toucher.
Cause : L'usure de la membrane tactile empêche la pulsation d'atteindre le circuit.
Nettoyez et séchez les boutons, et assurez-vous qu'il n'y a pas d'humidité dans le boîtier avant de changer la pièce.
- 03
L'afficheur s'allume mais reste figé en affichant toujours la même chose.
Cause : Un défaut de communication entre le module et la carte principale empêche la mise à jour des données à l'écran.
Éteignez la chaudière depuis l'interrupteur général pendant une minute et rallumez-la avant de remplacer le module.
- 04
La chaudière continue de chauffer mais il n'est pas possible de voir ni de changer la consigne de température.
Cause : La panne se limite au module de commande et n'affecte pas le fonctionnement du brûleur, qui est géré par la carte principale.
Confirmez que la chaudière continue à fournir de la chaleur normalement afin de limiter la panne au module avant de le commander.
Codes d'erreur Saunier Duval que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| F11 | Sans signal interface utilisateur | La carte électronique d'interface/afficheur n'envoie pas de données à la carte principale (perte de communication). Vérifiez le 5 V/l'alimentation de l'interface, le faisceau eBUS/les connecteurs entre l'interface et le PCB ; si le défaut persiste, remplacez l'interface. |
| F17 | Défaut de l'interface utilisateur | Panne de la carte d'interface/afficheur elle-même (microcontrôleur ou circuiterie), qui empêche son fonctionnement correct. Vérifiez l'alimentation et la communication ; si le remplacement de l'interface résout le problème, confirmez le défaut de la pièce. |
| F19 | Interface logicielle incompatible avec le logiciel IRIS | La version/firmware de la carte d'interface/afficheur n'est pas compatible avec l'électronique IRIS de la chaudière. Vérifiez le code produit/la version et montez l'interface correcte ou reprogrammez selon la spécification. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Saunier Duval S1062200
- Référence catalogue
- S1062200
- Marque
- Saunier Duval
- Type de pièce
- Cartes électroniques
- Unités en stock
- 5 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- tension
- 3.3V
Questions fréquentes sur la carte électronique S1062200
Ce module de commande Réf. S1062200 est-il compatible avec une Themaplus F30E ?
Ce module de commande est-il compatible avec une Themafast F30EH ?
Pièces détachées liées à Saunier Duval Themaplus / Themafast E (gamme C/F 25-30 E)
