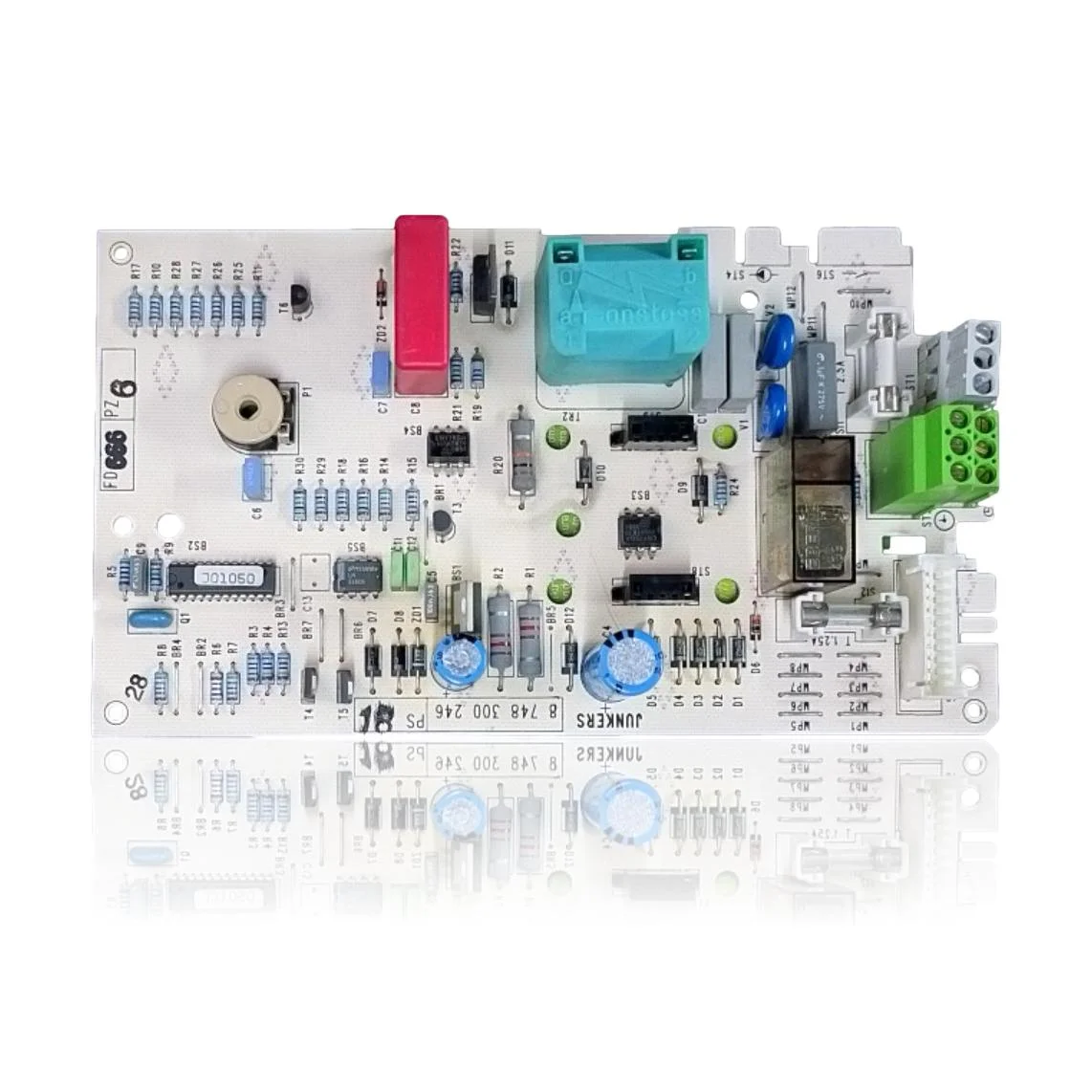

Carte électronique Junkers (Bosch Termotecnia) ZWA 24-1 AM23 - Réf. 8748300246
Si votre chaudière ne démarre pas, se bloque ou présente un comportement erratique, il se peut que vous ayez besoin de la carte électronique Junkers (Bosch Termotecnia) ZWA 24-1 AM23 - Réf. 8748300246. Cette carte électronique de contrôle gère l'allumage, la modulation du brûleur, la pompe et les sécurités de la chaudière. Lorsqu'elle tombe en panne, vous remarquerez que la touche de réarmement clignote à 1 Hz, indiquant un blocage dû à un échec d'allumage, ou à 4 Hz, signalant un blocage de sécurité. Elle est compatible avec des modèles tels que ZWA 24-1 AM 23, ZWA 24-1 KM 23, entre autres. Il est recommandé de la remplacer en cas de présentation de ces symptômes ou lors de la détection d'un mauvais fonctionnement.
TVA incluse
Contacter par WhatsAppChaudières Bosch Junkers compatibles avec la référence 8748300561

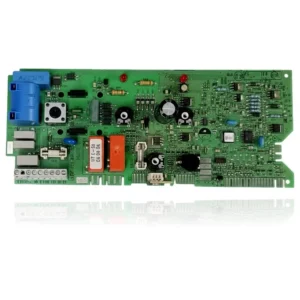

Carte électronique avec référence 8748300561. Six compatibilités vérifiées : ZWA 24-1 AM 23 et ZWA 24-1 KM 23.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Bosch Junkers ZWA 24-1 AM 23 | Junkers Eurosmart ZWA 24-1 | Contraste |
| Bosch Junkers ZWA 24-1 KM 23 | Junkers Eurosmart ZWA 24-1 | Contraste |
| Bosch Junkers ZWA 24-1 AM 31 | Junkers Eurosmart ZWA 24-1 | Contraste |
| Bosch Junkers ZWA 24-1 KM 31 | Junkers Eurosmart ZWA 24-1 | Contraste |
| Bosch Junkers ZWA 24-1 A 23 | Junkers Eurosmart ZWA 24-1 | Contraste |
| Bosch Junkers ZWA 28-1 AM 23 | Junkers Eurosmart ZWA 28-1 | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence 8748300561 est la pièce de votre chaudière ?
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 8748300561. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout la carte électronique 8748300561
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière ne s'allume pas, ne fait aucun bruit et l'afficheur est éteint.
Cause : La carte ne reçoit pas de courant ou ne traite pas l'alimentation, donc elle ne peut pas démarrer.
Vérifiez le fusible de la carte et assurez-vous que l'interrupteur général et le disjoncteur différentiel de la maison sont en position correcte.
- 02
Sur l'écran apparaît un code d'erreur fixe et la chaudière ne démarre pas même si vous la redémarrez.
Cause : L'électronique de contrôle détecte un signal incorrect dans ses circuits et bloque le fonctionnement pour des raisons de sécurité.
Notez le code exact avant d'acheter, car il peut indiquer un composant spécifique (capteur, sonde) plutôt que la carte complète.
- 03
Le thermostat ou la télécommande ne répondent pas, bien que la chaudière semble allumée.
Cause : Le microprocesseur de la carte ne traite pas les ordres des dispositifs connectés.
Coupez l'alimentation pendant une minute, reconnectez-la et vérifiez que le câblage de la commande est bien fixé dans son bornier avant de rejeter la carte.
- 04
La chaudière s'éteint toute seule de manière intermittente, sans un schéma clair.
Cause : Un défaut sur la carte provoque des coupures de signal que la centrale interprète comme un ordre d'arrêt.
Ouvre le couvercle et vérifie s'il y a des taches d'humidité, des composants brûlés ou des connecteurs mal emboîtés sur la carte.
Codes d'erreur Bosch Junkers que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| La touche de réarmement clignote à 1 Hz (une fois par seconde) | Indicateur de panne : blocage pour défaut d'allumage/surchauffe/panne interne. | Une carte électronique (PCB) défectueuse peut provoquer cet état en cas de défaillance du contrôle de flamme, de l'alimentation ou de la gestion des signaux ; vérifiez en suivant le Test D du manuel (tensions sur ST20/ST2, contrôle du câblage/de l'ionisation) et, si tous les éléments périphériques sont corrects, remplacez la PCB. |
| La touche de réarmement clignote à 4 Hz (quatre fois par seconde) | Blocage de sécurité/évacuation (pressostat/NTC/ventilateur/connecteur de codage). | Si la carte électronique n'alimente pas ou ne lit pas correctement le pressostat, la NTC ou le connecteur de codage, l'appareil passe en 4 Hz ; contrôlez selon le Test E (connecteur de codage, entrées NTC/pressostat, continuité et 5 V) et, une fois les sondes et le câblage écartés, remplacez la PCB. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Bosch Junkers 8748300561
- Référence catalogue
- 8748300561
- Marque
- Bosch (alias Junkers)
- Type de pièce
- Cartes électroniques
- Unités en stock
- 1 unité
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- Fabricant du composant
- Junkers (Bosch Termotechnique)
- Référence
- 8748300246
- Code de PCB gravé dans le cuivre
- 8748301190 (les deux derniers chiffres incertains : ils pourraient être 190/110/119)
- La référence publiée jusqu'à présent dans le catalogue (8748300561) est incorrecte ; la référence correcte est 8748300246.
Questions fréquentes sur la carte électronique 8748300561
Cette carte est-elle compatible avec une Junkers ZWA 28-1 AM23 ?
Le code gravé dans le cuivre de la plaque de la ZWA 24-1 sert-il à demander la pièce de rechange ?
Cette carte est-elle compatible avec une Junkers ZWA 24-1 KM31 ?
