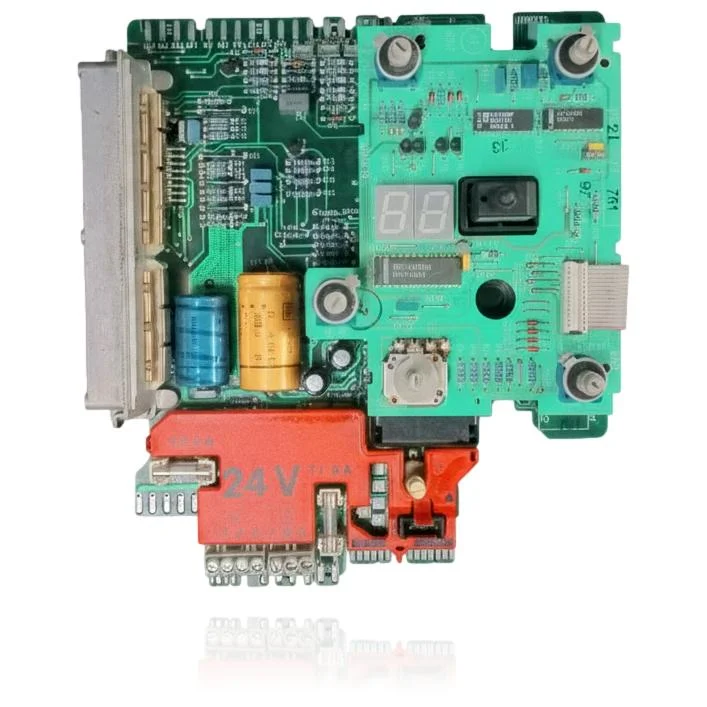

Carte Electronique Junkers ZWE24-2AE23 - Ref. 8748300158
La carte électronique Junkers ZWE24-2AE23 - Réf. 8748300158 est le composant qui contrôle l'allumage, la modulation du brûleur, la pompe et les sécurités de la chaudière. Lorsque cette pièce tombe en panne, la chaudière peut ne pas démarrer, se bloquer ou présenter un comportement erratique, les erreurs E0 et F0 étant indicatives. Elle est compatible avec les chaudières de la gamme ZWE24, ZWE28, ZR18-3, ZR24-3 et ZWR18-3, entre autres. Il est recommandé de la remplacer en cas de présentation des symptômes mentionnés ou si des erreurs associées sont détectées.
TVA incluse
Contacter par WhatsAppChaudières Junkers compatibles avec la référence 8748300158
Carte électronique avec référence 8748300158. 23 compatibilités vérifiées : ZWE24-1ADE23S28 et ZWE24-1ADE31S28.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Junkers ZWE24-1ADE23S28 | ZWE24 (Eurostar) | Contraste |
| Junkers ZWE24-1ADE31S28 | ZWE24 (Eurostar) | Contraste |
| Junkers ZWE24-2ADE23S28 | ZWE24 (Eurostar) | Contraste |
| Junkers ZWE24-2ADE31S28 | ZWE24 (Eurostar) | Contraste |
| Junkers ZWE24-2AE23 | ZWE24 (Eurostar) | Contraste |
| Junkers ZWE24-2AE31 | ZWE24 (Eurostar) | Contraste |
| Junkers ZWE28-2ADE23S28 | ZWE28 | Contraste |
| Junkers ZWE28-2AE23 | ZWE28 | Contraste |
| Junkers ZWE28-ADE23S280 | ZWE28 | Contraste |
| Junkers ZR18-3KDE23S280 | ZR18-3 | Contraste |
| Junkers ZR18-3KDE31S280 | ZR18-3 | Contraste |
| Junkers ZR18-3KE11S2800 | ZR18-3 | Contraste |
| Junkers ZR24-3KDE23S280 | ZR24-3 | Contraste |
| Junkers ZR24-3KDE31S280 | ZR24-3 | Contraste |
| Junkers ZR24-3KE11S2800 | ZR24-3 | Contraste |
| Junkers ZWR18-3KDE23S28 | ZWR18-3 | Contraste |
| Junkers ZWR18-3KDE31S28 | ZWR18-3 | Contraste |
| Junkers ZWR18-3KE11S280 | ZWR18-3 | Contraste |
| Junkers ZWR24-3KDE23S28 | ZWR24-3 / ZWR24-U3 | Contraste |
| Junkers ZWR24-3KDE31S28 | ZWR24-3 / ZWR24-U3 | Contraste |
| Junkers ZWR24-3KE11S280 | ZWR24-3 / ZWR24-U3 | Contraste |
| Junkers ZWR24-U3ADE23 | ZWR24-3 / ZWR24-U3 | Contraste |
| Junkers ZWR24-U3ADE31 | ZWR24-3 / ZWR24-U3 | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la ref. 8748300158 est la pièce de votre chaudière
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 8748300158. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout la carte électronique 8748300158
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
L'afficheur à deux chiffres montre un code d'erreur fixe qui ne disparaît pas après avoir réinitialisé la chaudière.
Cause : Le microprocesseur de la carte indique sur l'afficheur toute défaillance qu'il détecte lors de l'allumage ou de la sécurité.
Notez le code exact et comparez-le avec le tableau des erreurs de Junkers/Bosch avant de penser que la carte est endommagée.
- 02
La chaudière ne répond pas, ni l'afficheur ne s'allume.
Cause : Si la carte électronique n'alimente pas l'afficheur et le reste du circuit, l'appareil ne montre aucun signe de fonctionnement.
Regarde d'abord le fusible du module de sécurité avant de changer la carte complète.
- 03
La flamme est toujours au maximum, elle ne diminue pas même lorsque l'eau est chaude.
Cause : La modulation dépend du signal que la carte envoie à la vanne gaz ; si ce signal échoue, la flamme reste fixe à puissance maximale.
Vérifiez que la sonde de température est bien connectée ; une sonde mal fixée peut également maintenir la flamme au maximum.
- 04
La commande ou le programmateur n'affecte pas la chaudière.
Cause : La carte reçoit l'ordre de la commande et le convertit en allumage ; si le module de communication échoue, l'ordre est perdu.
Essayez de court-circuiter directement sur la carte le thermostat pour écarter que le problème soit dans la commande et non dans la carte.
- 05
Le fusible de la carte saute au démarrage de la chaudière.
Cause : Un fusible qui saute immédiatement indique généralement un court-circuit dans les composants connectés, pas nécessairement sur la carte elle-même.
Avant de la changer, déconnectez la pompe, la vanne et le ventilateur un par un et vérifiez si le fusible tient sans eux.
Codes d'erreur Junkers que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| E0 | Défaut interne du circuit imprimé. | L'autodiagnostic du Heatronic détecte un défaut interne de la carte principale (PCB). Vérifiez d'abord l'alimentation et les connecteurs/le bus ; si le défaut persiste, mesurez les basses tensions sur la carte et remplacez la PCB. |
| F0 | Panne interne/panne du circuit imprimé. | La carte principale présente un défaut interne (matériel/firmware) ou de communication avec le module bus. Vérifiez les connecteurs, l'humidité dans le boîtier du Heatronic et le câblage ; si le problème n'est pas résolu, remplacez la PCB ou le module associé. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Junkers 8748300158
- Référence catalogue
- 8748300158
- Marque
- Junkers
- Type de pièce
- Cartes électroniques
- Unités en stock
- 1 unité
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- Tension module de securite (bloc rouge)
- 24 V
- Fusible circuit de sécurité
- T1,6A
- Marquage supplémentaire module rouge
- TO5A
- Référence (Junkers/Bosch)
- 8748300158
- Le modèle exact publié aujourd'hui par le magasin (Eurostar ZWE 24-2 ADE 23) n'apparaît pas tel quel dans la liste des chaudières compatibles vérifiée ; le plus proche est ZWE24-2AE23.
Questions fréquentes sur la carte électronique 8748300158
Cette carte est-elle compatible avec mon Junkers ZWE24-2AE23 ?
Y a-t-il d'autres références valides en plus de la 8748300158 pour mon Junkers ZR24-3KE11 ?
Que contient le module rouge de sécurité de cette carte Junkers ?
