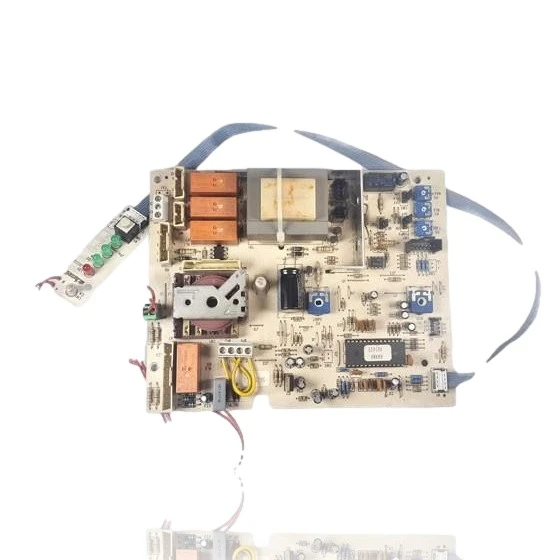

Carte Électronique De Modulation Chaffoteaux Niagara 23 FF / 28 FF Ref. 60084516
La carte électronique de modulation Chaffoteaux Niagara 23 FF / 28 FF est le composant qui contrôle l'allumage, la modulation du brûleur, la pompe et les sécurités de la chaudière. En cas de défaillance, la chaudière peut ne pas démarrer, se bloquer ou se comporter de manière erratique, et le code d'erreur 32 peut s'afficher, indiquant un défaut de communication entre la carte principale et la carte d'affichage. Cette carte est compatible avec les modèles Niagara 23 FF et Niagara 28 FF, parmi d'autres chaudières de la gamme Niagara FF. Il est recommandé de la remplacer en cas de problèmes de fonctionnement ou de blocages récurrents.
TVA incluse
Contacter par WhatsAppChaudières Chaffoteaux compatibles avec la référence 60084516
Carte électronique avec référence 60084516. Deux compatibilités vérifiées : Niagara 23 FF et Niagara 28 FF.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Chaffoteaux Niagara 23 FF | Niagara FF | Contraste |
| Chaffoteaux Niagara 28 FF | Niagara FF | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence 60084516 est la pièce de votre chaudière ?
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 60084516. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout la carte électronique 60084516
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La flamme semble respirer : elle monte et descend en intensité sans que vous touchiez à quoi que ce soit.
Cause : La carte contrôle la modulation de la flamme ; si elle tombe en panne, la chaudière perd la régulation fine.
Vérifiez que le brûleur et le filtre à gaz soient propres : une flamme irrégulière due à la saleté se confond facilement avec un défaut de modulation.
- 02
La chaudière chauffe par à-coups, jamais à feu doux.
Cause : Sans modulation, le contrôle ne peut fonctionner qu'à pleine puissance ou éteint, sans niveaux intermédiaires.
Vérifiez si le bruit d'allumage et d'extinction est très fréquent : c'est le symptôme typique de modulation perdue, différent d'un simple défaut de démarrage.
- 03
Le transformateur de la carte fait du bruit ou est chaud au toucher.
Cause : Le transformateur INECOSA alimente le circuit de contrôle ; s'il se dégrade, cela affecte la stabilité de toute l'électronique.
Avec la chaudière éteinte et débranchée, vérifiez visuellement que le transformateur ne présente pas de signes de brûlure avant de remplacer la carte complète.
- 04
La chaudière se bloque après avoir fonctionné un certain temps, pas seulement au démarrage.
Cause : Un défaut dans la puce de contrôle peut provoquer des blocages tardifs en raison de la perte de signal de modulation, différent d'un blocage de démarrage.
Notez combien de temps il se bloque à chaque fois : si le temps est toujours similaire, cela aide à différencier une panne de carte électronique d'une panne de pressostat ou de sonde.
Codes d'erreur Chaffoteaux que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| 32 | Défaut de communication entre la carte principale et la carte d'affichage. | La carte de modulation (carte principale, réf. 60084516) peut cesser de communiquer avec l'afficheur en raison d'un défaut interne d'alimentation ou du bus ; vérifiez la stabilité du 5 V et le signal de communication sur le connecteur de l'afficheur et la nappe. Si le câblage et les tensions sont corrects et que l'erreur persiste, la carte de modulation est défectueuse (test croisé ou remplacement). |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Chaffoteaux 60084516
- Référence catalogue
- 60084516
- Marque
- Chaffoteaux
- Type de pièce
- Cartes électroniques
- Unités en stock
- 1 unité
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- Code de la puce principale
- R040G / 000405
- Fabricant du transformateur
- INECOSA
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Chaffoteaux Niagara 28 FF (PDF)Document © Chaffoteaux, fourni comme référence technique.
Questions fréquentes sur la carte électronique 60084516
Cette carte de modulation est-elle compatible avec la Chaffoteaux Niagara 23 FF ou seulement avec la 28 FF ?
Est-ce que la carte principale de la Niagara 23 FF ou celle de modulation ?
Quelle panne de la Niagara 23 FF ou 28 FF résout cette carte de modulation ?
Comment identifier cette carte de modulation dans mon Niagara ?
