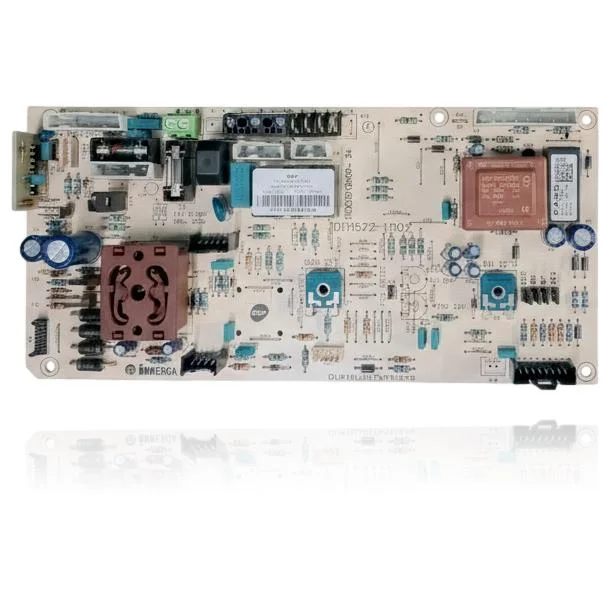

Carte Électronique Principale Bertelli & Partners Immergas Victrix 26 kW Ref. 036495
Platine électronique principale pour chaudières Immergas Victrix, fabriquée par Bertelli & Partners (B&P), code DIM572-1N02. Fonctionne à 230V/50Hz, avec enregistrement CE 51BN2289 et fusible F1 de 3,15AF à 250V maximum. C'est la platine qui gère le fonctionnement de la chaudière ; elle doit être vérifiée en cas de défaillance de l'allumage, d'apparition d'erreurs électroniques ou lorsque la chaudière ne répond plus au contrôle. Le remplacement nécessite un diagnostic technique.
- Type de pièce
- Cartes électroniques
- État
- Reconditionné
- Référence catalogue
- 036495
- Garantie
- 1 an
Chaudières Immergas compatibles avec la référence 036495
Carte électronique avec référence 036495. Dix compatibilités vérifiées : Victrix 24 kW et Victrix 24 kW Plus.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Immergas Victrix 24 KW | Victrix KW | Contraste |
| Immergas Victrix 24 KW Plus | Victrix KW | Contraste |
| Immergas Victrix 26 KW | Victrix KW | Contraste |
| Immergas Victrix 26 KW Plus | Victrix KW | Contraste |
| Immergas Victrix Intra 24 KW | Victrix Intra KW | Contraste |
| Immergas Victrix Intra 24 KW Plus | Victrix Intra KW | Contraste |
| Immergas Victrix Intra 26 KW | Victrix Intra KW | Contraste |
| Immergas Victrix Intra 26 KW Plus | Victrix Intra KW | Contraste |
| Immergas Victrix Zeus 26 KW | Victrix Zeus KW | Contraste |
| Immergas Victrix Zeus 26 ERP | Victrix Zeus KW | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la ref. 036495 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 036495. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur la carte électronique 036495
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière ne s'allume pas du tout, comme si elle n'avait pas de courant.
Cause : La carte principale gère l'allumage ; si le fusible F1 est grillé ou s'il y a une panne dans le circuit de contrôle, la chaudière ne démarre pas.
Mesurez le fusible F1 (3,15A) avec un multimètre avant de changer la carte ; c'est une panne courante et moins coûteuse à résoudre.
- 02
La chaudière ne répond pas aux commandes ni aux changements de température.
Cause : Le microprocesseur de la carte principale interprète les ordres de l'utilisateur ; s'il tombe en panne, les commandes ne fonctionnent pas.
Effectuez une réinitialisation générale et vérifiez que le thermostat ou la télécommande est bien connecté avant d'attribuer la panne à la carte.
- 03
Des erreurs électroniques apparaissent sur l'afficheur qui n'apparaissaient pas auparavant.
Cause : La carte principale génère et gère les codes d'erreur du système.
Notez le code exact qui apparaît à l'écran et consultez-le dans le manuel de la chaudière ; toutes les erreurs électroniques n'indiquent pas que la carte soit endommagée.
- 04
La chaudière se bloque de manière intermittente sans aucune panne mécanique évidente (pas de bruits, pas de fuites, pas de problèmes de pression)
Cause : Un défaut intermittent des composants de la carte peut provoquer des blocages aléatoires même si le reste de l'installation est en ordre.
Éliminez d'abord la pression d'eau, l'évacuation des fumées et l'alimentation en gaz ; si tout est correct et que le blocage persiste sans motif, le soupçon se porte sur la carte électronique.
Codes d'erreur Immergas nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| E04 | Mise en sécurité par anomalie générique de la carte de la chaudière : le microprocesseur reconnaît de façon incorrecte un signal de la carte électronique. | C'est le code le plus directement attribuable à la carte elle-même (PCB) : un défaut interne ou de signal du microprocesseur de la carte le provoque. À vérifier : après un Reset, le blocage réapparaît immédiatement ou de façon récurrente sans qu'aucun composant périphérique (sondes, ventilateur) ne soit en panne, ce qui pointe vers la carte. |
| E80 | Blocage dû à un dysfonctionnement de la carte électronique principale qui contrôle la chaudière. | La chaudière détecte un fonctionnement anormal de la carte électronique elle-même (et non d'un composant externe). Vérifiez : le défaut persiste après Reset et après avoir écarté la vanne gaz/le câblage ; signe clair de panne interne de la PCB. |
| E62 | Demande d'étalonnage complet : la carte électronique ne dispose pas de l'étalonnage du système de combustion. | Se déclenche après le remplacement par une carte électronique neuve non étalonnée (la PCB de rechange arrive sans paramètres air/gaz enregistrés). Vérifiez : apparaît juste après le montage de cette pièce ; se résout par l'étalonnage complet depuis le menu de service. |
| E72 | Demande d'étalonnage rapide : la carte détecte un changement de paramètres qui oblige à réétalonner. | S'active lors du remplacement de la carte électronique (changement de paramètres air/gaz détecté par la nouvelle PCB). Vérifiez : survient après le remplacement de cette pièce ; s'élimine en réalisant l'étalonnage rapide dans le menu de service. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Immergas 036495
- Référence catalogue
- 036495
- SKU interne Uniclima
- PLIM0778X
- Marque
- Immergas
- Type de pièce
- Cartes électroniques
- Unités en stock
- 3 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Fabricant
- Bertelli & Partners (B&P)
- Code de carte
- DIM572-1N02
- Tension / Fréquence
- 230V/50Hz
- Enregistrement CE
- 51BN2289
- Ta/Ts (température ambiante/stockage)
- Ta.2 Ts.10
- Fusible
- F1 = 3,15AF, max. 250V
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Immergas Victrix Intra 26 kW Plus (PDF) Document © Immergas, fourni comme référence technique.
