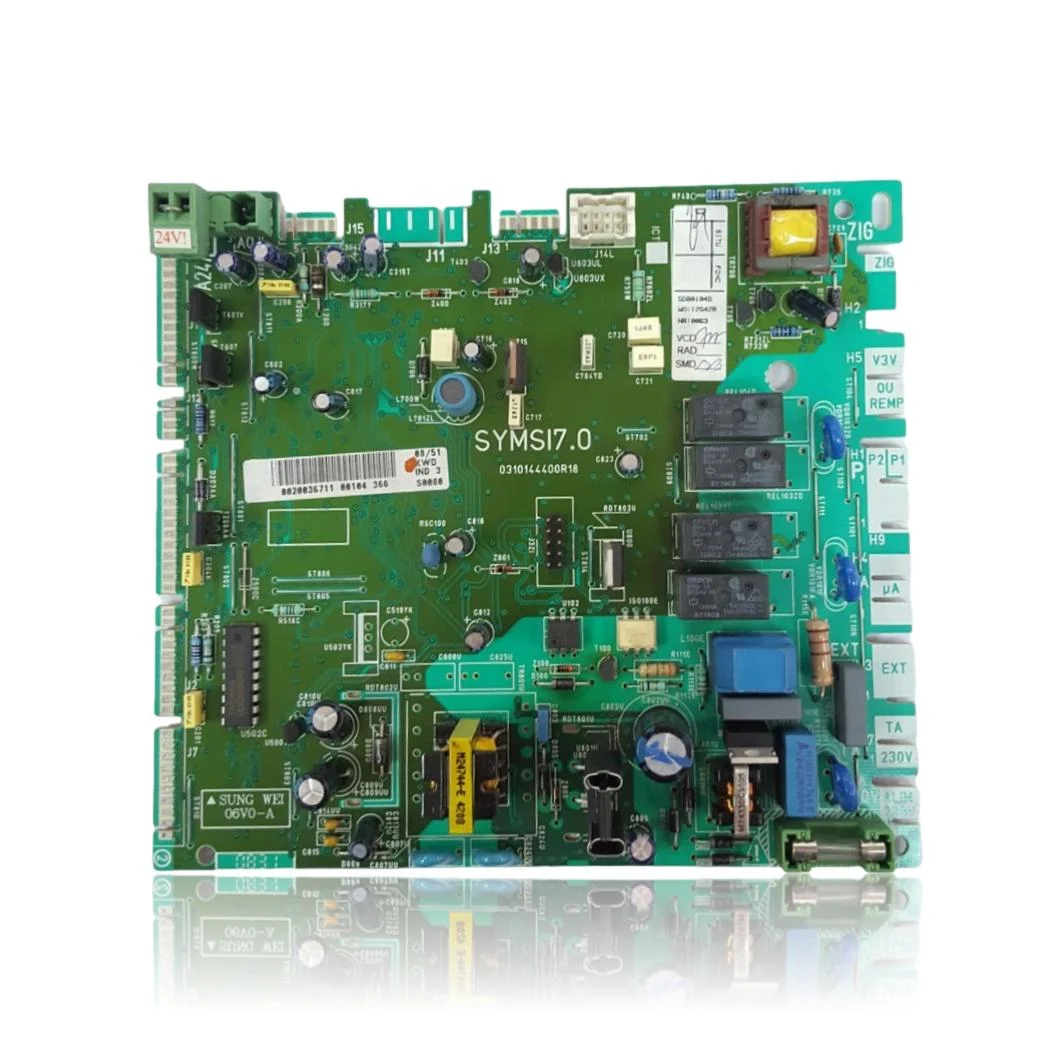

Carte Électronique Saunier Duval Thema C AS 24 E - Réf. S1047000 (0310144400R18)

Chaudières Saunier Duval compatibles avec la référence S1047000

Carte électronique avec référence S1047000. 33 compatibilités vérifiées : F 25 E et F 24 E.

Compatibilité vérifiée

Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp

Comment vérifier si la réf. S1047000 est la pièce de votre chaudière

Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.

1. Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue S1047000. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
2. Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
3. Comparez les raccords et le corps avec la pièce d'origine avant le montage.
4. En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.

Symptômes et erreurs que résout la carte électronique S1047000

La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :

Symptômes et pannes fréquentes

• 01

  La chaudière ne démarre pas du tout : ni afficheur, ni ventilateur, ni aucun bruit en appuyant sur l'allumage.

  Cause : Si la carte électronique ne reçoit pas de courant, elle ne peut alimenter aucun circuit de l'appareil.

  Vérifiez que la chaudière reçoit 230V du réseau et que l'interrupteur général et le fusible de la carte sont en bon état avant de la remplacer.

• 02

  Sur l'afficheur apparaît un code d'erreur qui ne disparaît pas même en réinitialisant la chaudière.

  Cause : Le microcontrôleur de la carte détecte des signaux anormaux et bloque l'appareil pour des raisons de sécurité, affichant un code d'erreur.

  Notez le code exact et vérifiez le capteur ou le composant lié à cette erreur avant de remplacer la carte.

• 03

  La télécommande ou le thermostat d'ambiance n'arrive pas à communiquer avec la chaudière, ou le fait de manière intermittente.

  Cause : Un défaut sur la carte peut interrompre la communication avec la commande, bien que le reste de l'équipement fonctionne correctement.

  Vérifiez le câblage du bus de communication et testez la chaudière en mode manuel, sans commande, pour écarter d'autres problèmes.

• 04

  La chaudière fonctionne un moment puis s'arrête toute seule, sans un schéma clair de quand cela se produit.

  Cause : Les soudures et les pistes de la carte peuvent échouer à cause de la chaleur, provoquant des microcoupures que l'électronique interprète comme une panne.

  Observez si la coupure se produit toujours à la même phase du cycle (démarrage, modulation, arrêt) avant de conclure que la carte est défectueuse.

Codes d'erreur Saunier Duval que cette pièce résout.

Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.

Fiche de la carte électronique Saunier Duval S1047000

Référence catalogue

S1047000

Marque

Saunier Duval

Type de pièce

Cartes électroniques

Unités en stock

1 unité

État

Reconditionné

Garantie

1 an

Livraison

1-2 jours ouvrables

Retour

14 jours

Données lues sur la pièce et dans la documentation du fabricant

Ce que nous n'avons pas pu vérifier n'apparaît pas ici.

Code de carte (sérigraphie)

0310144400R18

Indice de fabrication (étiquette adhésive)

IND 3

Code-barres (étiquette)

0020036711 00104 366

Marquage du connecteur

SUNG WEI 06V0-A

Manuels et documentation technique

Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.

• Manuel Saunier Duval S C 24 E (PDF)Document © Saunier Duval, fourni comme référence technique.
