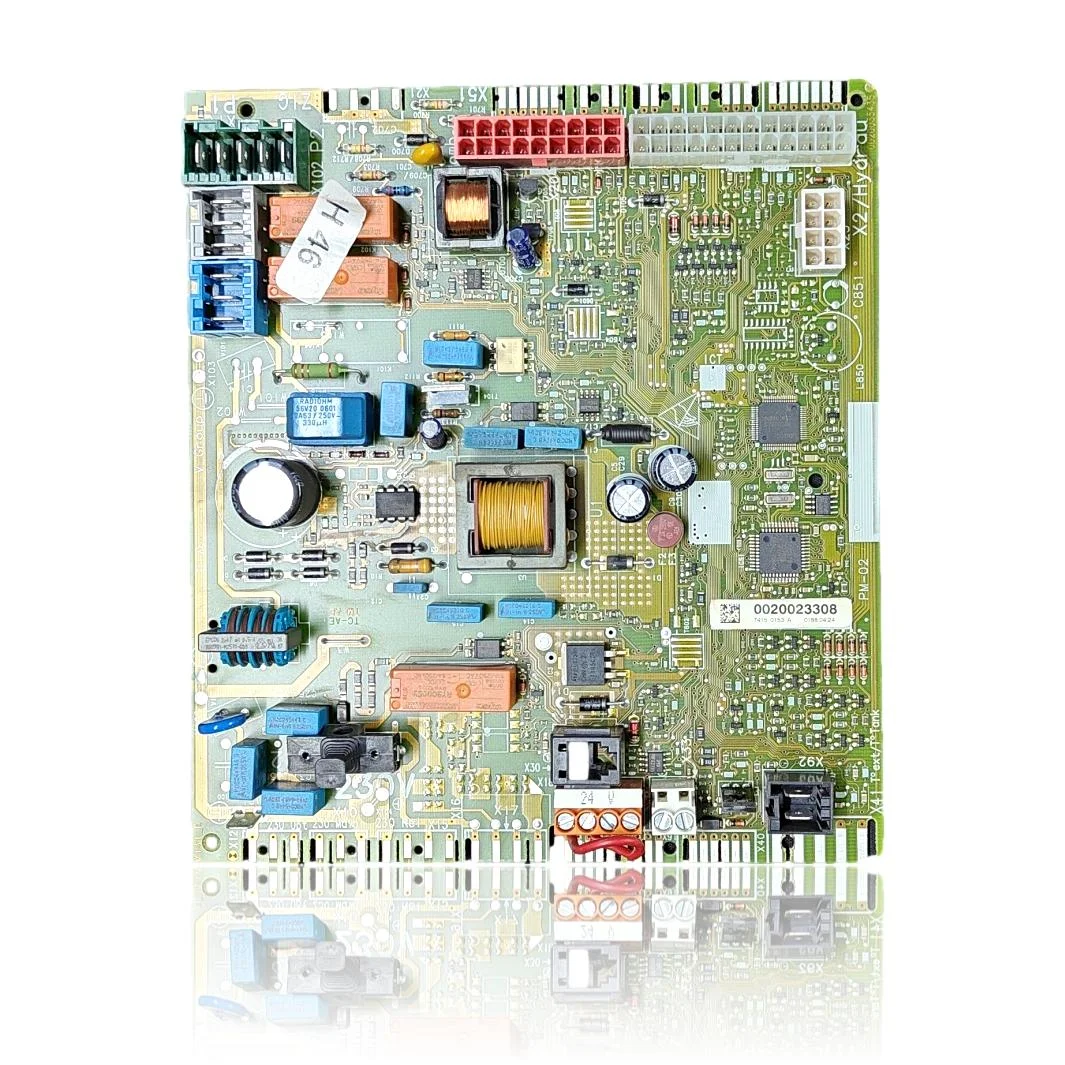

Carte électronique Saunier Duval Isomax F35 H MOD 2 Réf. 0020023308
Lorsque vous ouvrez le robinet d'eau chaude ou que vous allumez le chauffage, la carte électronique Saunier Duval Isomax F35 H MOD 2 Réf. 0020023308 s'active pour gérer l'allumage et la modulation du brûleur, ainsi que le fonctionnement de la pompe et les sécurités de la chaudière. Si cette pièce tombe en panne, vous remarquerez que la chaudière ne démarre pas, se bloque ou présente un comportement erratique, ce qui peut se refléter dans les codes d'erreur 13 ou 20. Cette carte est compatible avec des modèles tels que Isomax F 35 H-MOD et Isotwin C 25 E, entre autres. Il est recommandé de la remplacer lorsqu'elle présente des pannes ou des dysfonctionnements.
TVA incluse
Contacter par WhatsAppChaudières Saunier Duval compatibles avec la référence 0020048284
Carte électronique avec référence 0020048284. Trois compatibilités vérifiées : Isomax F 35 H-MOD et Isotwin C 25 E.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval Isomax F 35 H-MOD | Isomax | Contraste |
| Saunier Duval Isotwin C 25 E | Isotwin | Contraste |
| Saunier Duval Isotwin C 30 E | Isotwin | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence 0020048284 est la pièce de votre chaudière ?
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 0020048284. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout la carte électronique 0020048284
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière s'éteint en mode de blocage peu après le démarrage et il faut la réinitialiser manuellement à chaque fois.
Cause : La carte peut interrompre le cycle d'allumage en raison d'une lecture erronée d'un élément de sécurité.
Vérifiez le pressostat, la sonde de fumée et le câblage de sécurité avant de supposer qu'il s'agit de la carte électronique.
- 02
Il n'y a aucun code d'erreur visible, mais la chaudière ne répond tout simplement à rien.
Cause : Il se peut que le microprocesseur ou l'alimentation interne de la carte ait échoué sans afficher d'avertissement.
Débranchez la chaudière du courant pendant quelques minutes et réessayez avant de changer la carte.
- 03
L'eau chaude sanitaire ne chauffe pas bien que le chauffage fonctionne normalement.
Cause : La carte peut ne pas activer correctement la vanne 3 voies ou le circuit ECS.
Vérifiez manuellement que la vanne 3 voies change de position avant de remplacer la carte électronique.
- 04
L'afficheur montre des symboles incorrects ou des segments qui ne correspondent à aucun code connu.
Cause : Un défaut dans le circuit de l'afficheur intégré sur la carte peut afficher des informations corrompues.
Effectuez une déconnexion complète du réseau pendant une minute avant de conclure que la carte est endommagée.
Codes d'erreur Saunier Duval que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| 13 | Défaut du circuit imprimé principal (carte électronique). | Un défaut de la PCB principale ou de ses connexions provoque une perte de contrôle/de lectures. Vérifiez l'alimentation et le faisceau de câbles, les connexions avec le panneau/l'interface ; si le défaut persiste, testez ou remplacez la carte. |
| 20 | Défaut de communication/compatibilité entre l'interface utilisateur et le circuit principal (logiciel/codage). | Après un remplacement ou un déréglage, la carte et l'écran ne partagent pas le même code produit ou protocole ; la PCB bloque l'appareil. Vérifiez le codage produit et le bus (MMI/eBUS), contrôlez le câblage et, si la reprogrammation ne corrige pas le défaut, remplacez la PCB ou l'interface. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Saunier Duval 0020048284
- Référence catalogue
- 0020048284
- Marque
- Saunier Duval
- Type de pièce
- Cartes électroniques
- Unités en stock
- 6 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- Référence de carte (corrigée)
- 0020023308
- Code de lot
- 7415 0153 A
- Date de fabrication (code)
- 0188.04.24
- Régulateur de tension sur carte
- STMicroelectronics L7805C2T
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Saunier Duval Isomax F 35 H-MOD (PDF)Document © Saunier Duval, fourni comme référence technique.
Questions fréquentes sur la carte électronique 0020048284
Cette carte est-elle compatible avec la Saunier Duval Isotwin C 30 ?
Cette carte 0020023308 est-elle compatible avec l'Isomax C 30 ?
