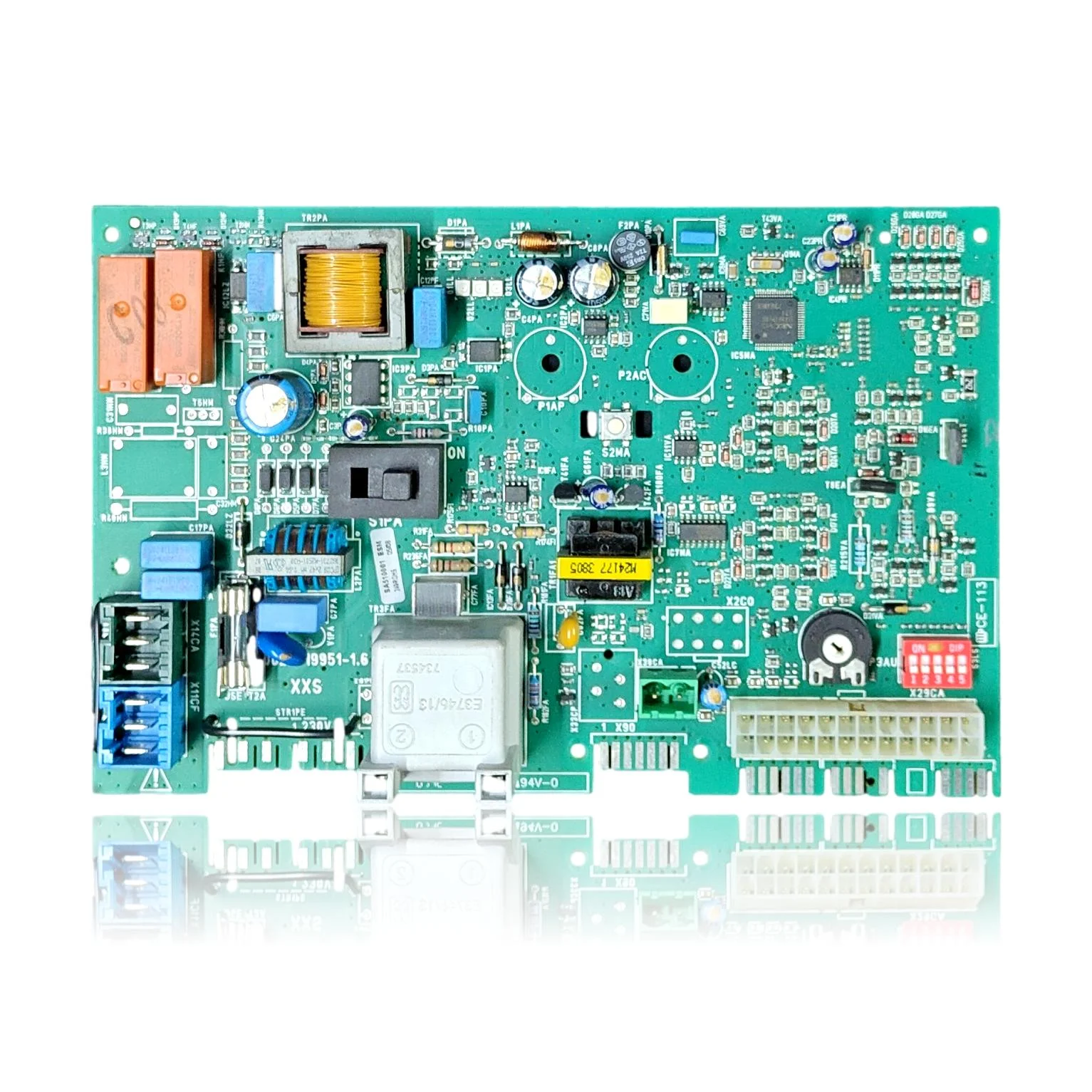

Carte electronique Saunier Duval Semiatek F24 E Ref. 0020039204
Carte électronique de contrôle pour chaudières Saunier Duval des gammes Semia et Semiatek, plateforme SYMSI 7.0, révision 1.6. Le code sérigraphié sur le circuit, 0020019951-1.6, équivaut à la référence commerciale 0020039204. Il n'y a pas de logo de fabricant visible sur la carte ; la marque Saunier Duval (Groupe Vaillant) est confirmée par la fiche officielle d'un distributeur.
Chaudières Saunier Duval compatibles avec la référence 0020039204
Carte électronique avec référence 0020039204. Sept compatibilités vérifiées : SemiaTek F 24 et SemiaTek F 24 E.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval SemiaTek F 24 | SemiaTek F | Contraste |
| Saunier Duval SemiaTek F 24 E | SemiaTek F | Contraste |
| Saunier Duval SemiaTek F 24-ME | SemiaTek F | Contraste |
| Saunier Duval SemiaTek C 24 | SemiaTek C | Contraste |
| Saunier Duval SemiaTek C 24 E | SemiaTek C | Contraste |
| Saunier Duval Semia F 24 | Semia | Contraste |
| Saunier Duval Semia C 24 | Semia | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence 0020039204 est la pièce de votre chaudière ?
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 0020039204. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout la carte électronique 0020039204
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière ne s'allume pas, aucun témoin ni écran n'est allumé.
Cause : La carte contrôle toute l'électronique de la chaudière ; si son étage d'entrée échoue, aucun composant ne reçoit de courant.
Vérifiez le fusible de la carte et assurez-vous que 230V arrivent à la borne d'entrée avant de déclarer la carte comme défectueuse.
- 02
La télécommande affiche un code d'erreur qui réapparaît dès que l'on remet à zéro.
Cause : La plateforme SYMSI 7.0 gère la logique de sécurité et traduit chaque défaut détecté en un code propre.
Notez le code exact et consultez-le dans le tableau des erreurs du modèle : certains pointent vers la sonde ou la pression, pas vers la carte.
- 03
La chaudière s'allume, chauffe un moment et s'éteint toute seule sans raison apparente.
Cause : Un défaut dans l'étape de contrôle de flamme de la carte peut interpréter un faux signal et couper le brûleur par sécurité.
Vérifiez que l'électrode d'ionisation et son câblage ne soient pas sales ni oxydés avant de changer la carte électronique.
- 04
La commande de la chaudière ne répond pas ou se bloque.
Cause : Le module de commande communique avec cette carte par bus ; si la carte ne répond pas, la commande semble morte même si elle est en bon état.
Débranche et rebranche le connecteur du bus de communication, et vérifie qu'il n'est pas oxydé, avant de remplacer la carte.
- 05
La pompe ou la vanne gaz ne démarrent pas bien que la chaudière semble avoir du courant.
Cause : Les relais de sortie de la carte sont ceux qui activent ces composants ; si l'un d'eux tombe en panne, le reste peut continuer à fonctionner normalement.
Mesurez avec un multimètre si le courant arrive au connecteur de la pompe ou de la vanne gaz lorsque la chaudière demande de la chaleur.
Codes d'erreur Saunier Duval que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| F.63 | Défaut : EEPROM | La mémoire EEPROM de la carte est endommagée ou illisible. Vérifiez les tensions d'alimentation de la PCB et retentez le réarmement ; si le F.63 persiste après avoir écarté l'alimentation et le paramétrage, remplacez la carte. |
| F.64 | Erreur : électronique / sonde / convertisseur analogique-numérique | Défaut du convertisseur A/N ou de l'étage de lecture des sondes sur la PCB. Écartez les NTC et le câblage (mesure de résistances/continuité) ; s'ils sont corrects et que le F.64 persiste, la cause est la carte. |
| F.65 | Erreur : température de l'électronique trop élevée | L'électronique de la carte détecte une surchauffe (capteur/mesure sur la PCB). Vérifiez la ventilation et les conditions thermiques ; si le F.65 réapparaît à froid après avoir écarté les causes externes, la carte est défectueuse. |
| F.67 | Valeur renvoyée par l'ASIC incorrecte (signal de flamme) | Défaut de l'étage de détection/ASIC de la carte qui évalue l'ionisation. Vérifiez l'électrode, le câble et la prise de terre ; si tout est correct et que le signal reste non plausible, la panne se situe sur la PCB. |
| F.70 | Code produit non valide (DSN) | Carte principale et interface montées sans recodage du DSN/de la résistance de classe de puissance, ou incompatibles. Vérifiez et recodez dans le menu de service (.d.93) ; si le codage est impossible ou que le défaut réapparaît, remplacez/paramétrez la carte correcte. |
| F.61 | Erreur : contrôle de la vanne gaz | Défaut du driver/de la sortie de la carte qui commande les bobines de la vanne gaz. Écartez les courts-circuits dans le faisceau et les bobines ; s'ils sont corrects et que le manuel mentionne ‘électronique défectueuse’, la PCB est en cause. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Saunier Duval 0020039204
- Référence catalogue
- 0020039204
- Marque
- Saunier Duval
- Type de pièce
- Cartes électroniques
- Unités en stock
- 0 pcs
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- code sérigraphié (carte)
- 0020019951-1.6
- référence commerciale équivalente
- 0020039204
- classification de l'inflammabilité du matériau
- 94V-0
- fusible
- T2A
- fabricant
- Saunier Duval (Groupe Vaillant)
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Saunier Duval SemiaTek F 24-ME (PDF)Document © Saunier Duval, fourni comme référence technique.
Questions fréquentes sur la carte électronique 0020039204
Le code 0020019951-1.6 sérigraphié sur la carte est-il la même pièce que la référence commerciale 0020039204 ?
Quel fusible utilise la carte électronique de la Saunier Duval Semiatek F24 E ?
Cette carte est-elle compatible avec la Saunier Duval Semia F24 ?
Quelle plateforme électronique monte la carte de la Semiatek F24 E ?
