Placa Electrónica Saunier Duval Semiatek F24 E Ref. 0020039204

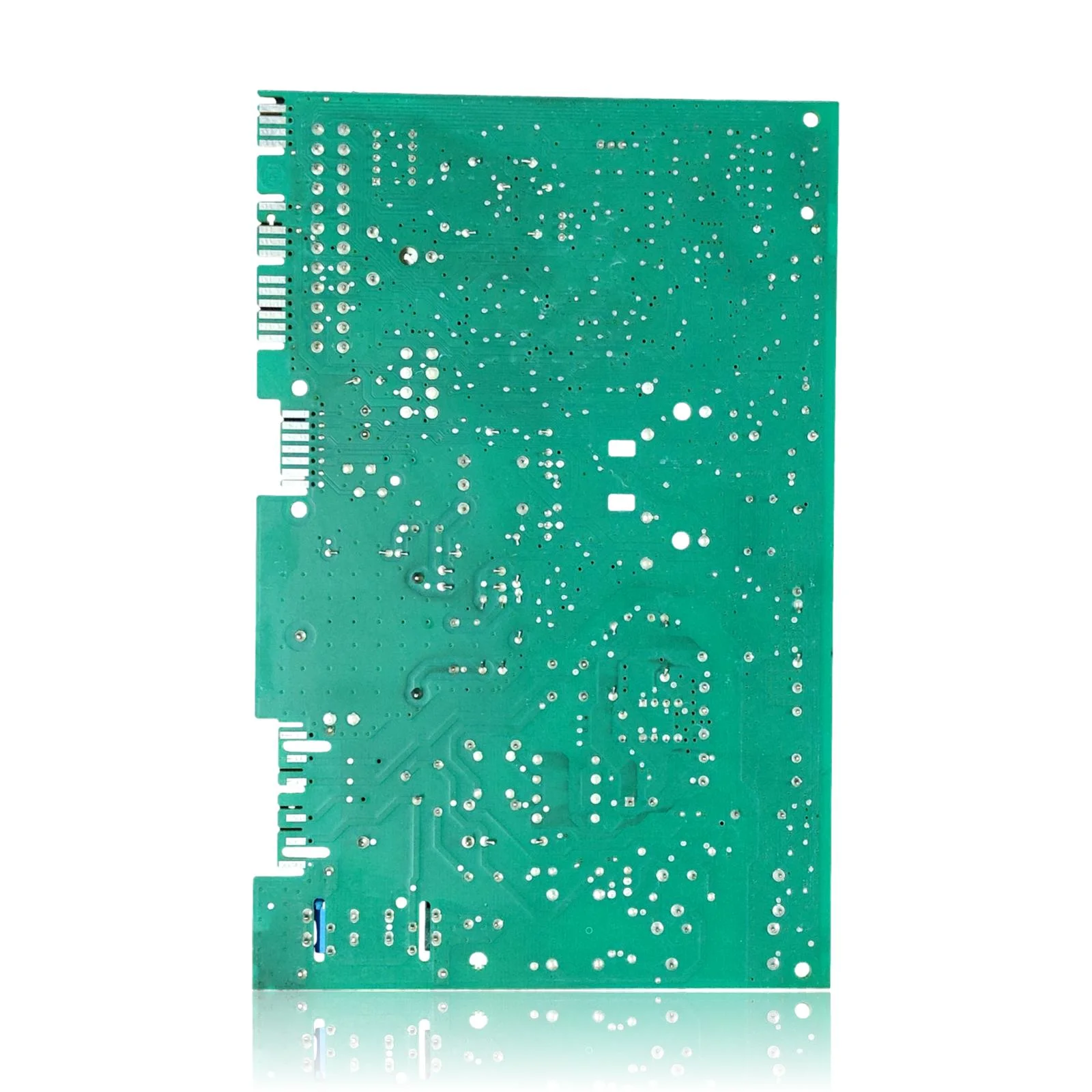

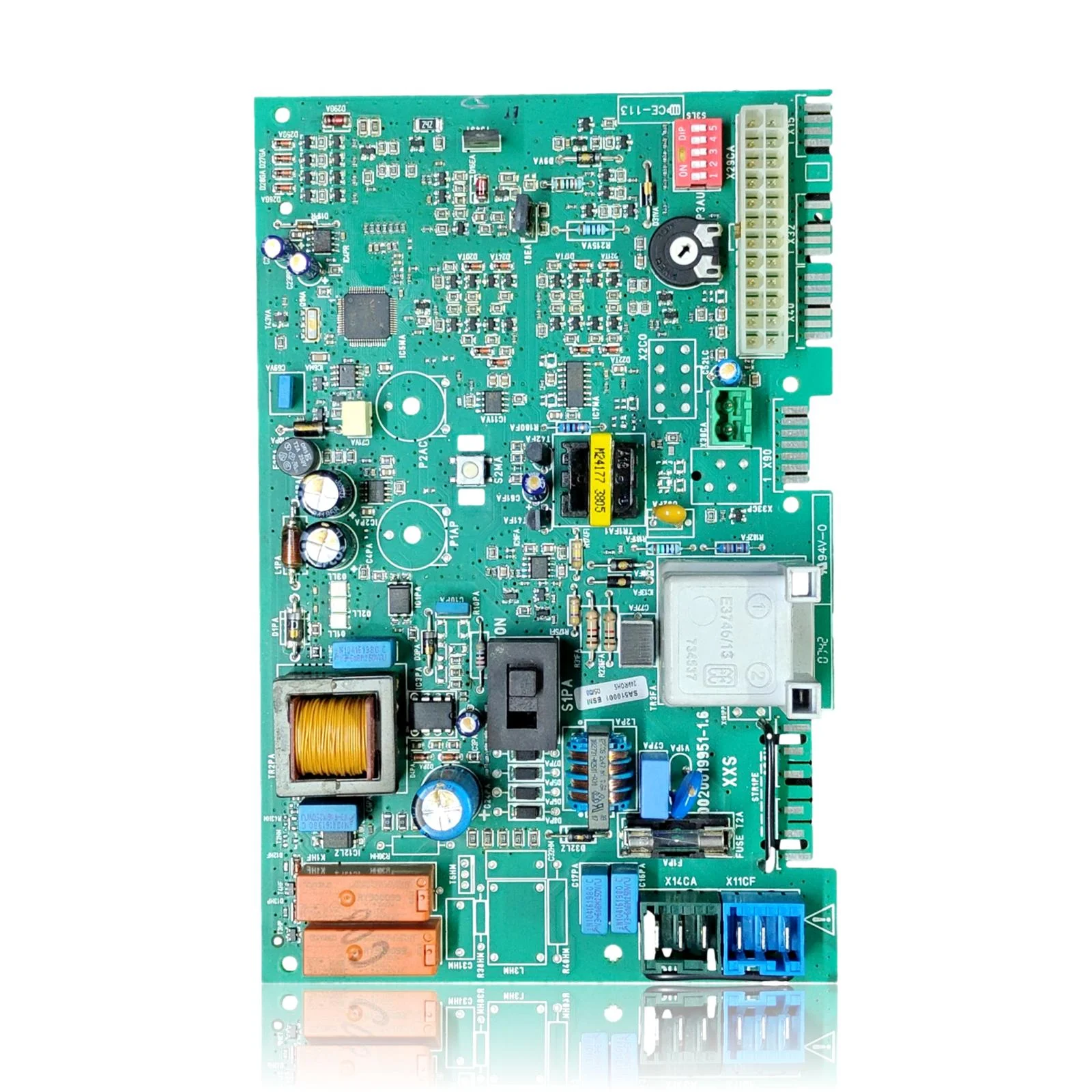

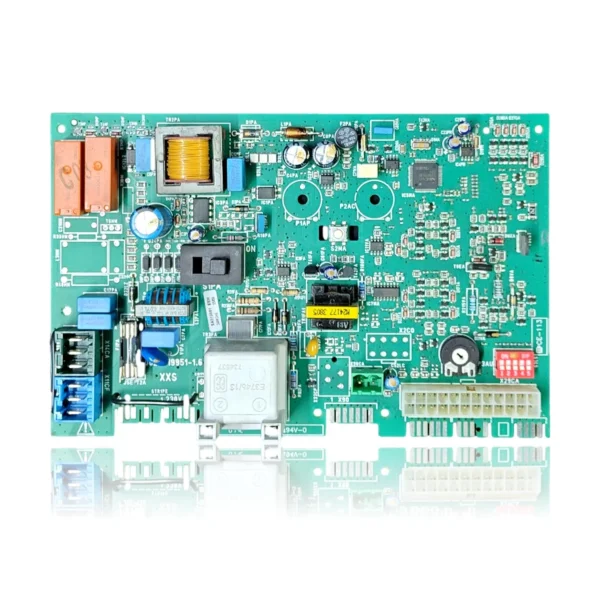

Placa electrónica de control para calderas Saunier Duval de las gamas Semia y Semiatek, plataforma SYMSI 7.0, revisión 1.6. El código serigrafiado en el circuito, 0020019951-1.6, equivale a la referencia comercial 0020039204. No lleva logo de fabricante visible en la placa; la marca Saunier Duval (Vaillant Group) se confirma por la ficha oficial de un distribuidor.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 0020039204
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia 0020039204
Placa electrónica con referencia 0020039204. Siete compatibilidades contrastadas: SemiaTek F 24 y SemiaTek F 24 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval SemiaTek F 24 | SemiaTek F | Contrastada |
| Saunier Duval SemiaTek F 24 E | SemiaTek F | Contrastada |
| Saunier Duval SemiaTek F 24-ME | SemiaTek F | Contrastada |
| Saunier Duval SemiaTek C 24 | SemiaTek C | Contrastada |
| Saunier Duval SemiaTek C 24 E | SemiaTek C | Contrastada |
| Saunier Duval Semia F 24 | Semia | Contrastada |
| Saunier Duval Semia C 24 | Semia | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 0020039204 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 0020039204; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 0020039204
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende, no hay ningún testigo ni pantalla encendida
Causa: La placa controla toda la electrónica de la caldera; si falla su etapa de entrada, no llega corriente a ningún componente.
Mira el fusible de la placa y verifica que llegan 230V a la clema de entrada antes de dar la placa por averiada.
- 02
El mando muestra un código de error que vuelve a salir nada más rearmar
Causa: La plataforma SYMSI 7.0 gestiona la lógica de seguridad y traduce cada fallo detectado en un código propio.
Anota el código exacto y consúltalo en la tabla de errores del modelo: algunos apuntan a sonda o presión, no a la placa.
- 03
La caldera enciende, calienta un momento y se apaga sola sin motivo aparente
Causa: Un fallo en la etapa de control de llama de la placa puede interpretar una señal falsa y cortar el quemador por seguridad.
Revisa que el electrodo de ionización y su cableado no estén sucios ni oxidados antes de cambiar la placa.
- 04
El mando de la caldera no responde o se queda congelado
Causa: El módulo de mando se comunica con esta placa por bus; si la placa no responde, el mando parece muerto aunque esté bien.
Desconecta y vuelve a conectar el conector del bus de comunicación, y verifica que no esté oxidado, antes de sustituir la placa.
- 05
La bomba o la válvula de gas no arrancan aunque la caldera parece tener corriente
Causa: Los relés de salida de la placa son los que activan estos componentes; si uno falla, el resto puede seguir funcionando con normalidad.
Mide con un polímetro si llega corriente al conector de la bomba o de la válvula de gas cuando la caldera pide calor.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F.63 | Fallo: EEPROM | La memoria EEPROM de la placa está dañada o ilegible. Verifica tensiones de alimentación de la PCB y reintenta el rearme; si el F.63 persiste tras descartar alimentación y parametrización, sustituir la placa. |
| F.64 | Error: electrónica / sonda / transformador de analógico a digital | Defecto en el conversor A/D o etapa de lectura de sondas en la PCB. Descarta NTCs y cableado (medición de resistencias/continuidad); si son correctos y sigue el F.64, la causa es la placa. |
| F.65 | Error: temperatura de la electrónica demasiado alta | La electrónica de la placa detecta sobretemperatura (sensor/medición en PCB). Verifica ventilación y condiciones térmicas; si en frío reaparece el F.65 tras descartar causas externas, la placa está defectuosa. |
| F.67 | Valor devuelto por ASIC incorrecto (señal de llama) | Fallo en la etapa de detección/ASIC de la placa que evalúa la ionización. Comprueba electrodo, cable y toma de tierra; si todo es correcto y la señal sigue no plausible, la avería está en la PCB. |
| F.70 | Código de producto no válido (DSN) | Placa principal e interfaz montadas sin recodificar el DSN/resistencia de clase de potencia o incompatibles. Verifica y recodifica en menú de servicio (.d.93); si no admite codificación o reaparece, sustituir/parametrizar la placa correcta. |
| F.61 | Error: control de la valvulería del gas | Defecto en el driver/salida de la placa que gobierna las bobinas de la válvula de gas. Descarta cortos en mazo y bobinas; si están correctos y el manual contempla ‘electrónica defectuosa’, la PCB es la causante. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval 0020039204
- Referencia de catálogo
- 0020039204
- SKU interno Uniclima
- RP SDS-F24 E
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 0 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- código serigrafiado (placa)
- 0020019951-1.6
- referencia comercial equivalente
- 0020039204
- clasificación de inflamabilidad del material
- 94V-0
- fusible
- T2A
- fabricante
- Saunier Duval (Vaillant Group)
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval SemiaTek F 24-ME (PDF) Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 0020039204
¿El código 0020019951-1.6 serigrafiado en la placa es la misma pieza que la referencia comercial 0020039204?
¿Qué fusible lleva la placa electrónica de la Saunier Duval Semiatek F24 E?
¿Esta placa vale para la Saunier Duval Semia F24?
¿Qué plataforma electrónica monta la placa de la Semiatek F24 E?
