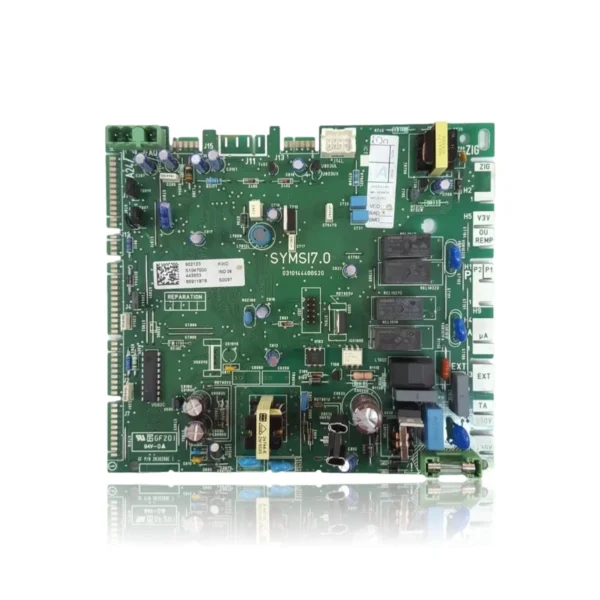

Module de commande SYMSI7.0 Vaillant Group Saunier Duval Isofast C 35 EA Réf. S10470
Lorsque vous ouvrez le robinet ou allumez le chauffage, le module de commande SYMSI7.0 de Vaillant Group Baxi Roca Isofast C 35 EA est chargé de contrôler l'allumage, la modulation du brûleur et le fonctionnement de la pompe. Si cette carte électronique tombe en panne, la chaudière peut ne pas démarrer, se bloquer ou fonctionner de manière erratique, affichant des codes d'erreur tels que F13, F11, F12 ou F18. Ce module est compatible avec plusieurs chaudières de la gamme ThemaClassic, Themafast, Thematek, Isotwin et Isofast, entre autres. Il est recommandé de le remplacer lorsqu'il présente des pannes récurrentes ou un mauvais fonctionnement.
TVA incluse
Contacter par WhatsAppChaudières Saunier Duval compatibles avec la référence S10470
Carte électronique avec référence S10470. 33 compatibilités vérifiées : F 25 E et F 24 E.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval F 25 E | ThemaClassic | Contraste |
| Saunier Duval F 24 E | ThemaClassic | Contraste |
| Saunier Duval C 24 E | ThemaClassic | Contraste |
| Saunier Duval C 25 E | ThemaClassic | Contraste |
| Saunier Duval C AS 24 E | ThemaClassic | Contraste |
| Saunier Duval C AS 25 E | ThemaClassic | Contraste |
| Saunier Duval F AS 24 E | ThemaClassic | Contraste |
| Saunier Duval F AS 25 E | ThemaClassic | Contraste |
| Saunier Duval F AS 30 E | ThemaClassic | Contraste |
| Saunier Duval C 24 E | Themafast | Contraste |
| Saunier Duval C 25 E | Themafast | Contraste |
| Saunier Duval C 28 E | Themafast | Contraste |
| Saunier Duval C 30 E | Themafast | Contraste |
| Saunier Duval F 24 E | Themafast | Contraste |
| Saunier Duval F 25 E | Themafast | Contraste |
| Saunier Duval F 25 E H-MOD | Themafast | Contraste |
| Saunier Duval F 30 E | Themafast | Contraste |
| Saunier Duval F 30 E H-MOD | Themafast | Contraste |
| Saunier Duval C 24 E | Thematek | Contraste |
| Saunier Duval C 24 EO BT | Thematek | Contraste |
| Saunier Duval F 24 E | Thematek | Contraste |
| Saunier Duval S C 24 E | Thematek | Contraste |
| Saunier Duval S F 24 E | Thematek | Contraste |
| Saunier Duval C 24 EA | Isotwin | Contraste |
| Saunier Duval C 28 EA | Isotwin | Contraste |
| Saunier Duval C 24 E ad04 | Isotwin | Contraste |
| Saunier Duval C 24 E de04 | Isotwin | Contraste |
| Saunier Duval F 24 E | Isotwin | Contraste |
| Saunier Duval F 24 EA | Isotwin | Contraste |
| Saunier Duval F 28 EA | Isotwin | Contraste |
| Saunier Duval F 30 E H-MOD | Isofast | Contraste |
| Saunier Duval F 35 E H-MOD | Isofast | Contraste |
| Saunier Duval F 25 E STL | Thema | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la ref. S10470 est la pièce de votre chaudière
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue S10470. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout la carte électronique S10470
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
L'afficheur du module de commande est éteint ou ne montre rien, bien que la chaudière soit sous tension.
Cause : Le module de commande n'alimente pas l'afficheur, ce qui empêche son allumage.
Vérifiez que le connecteur entre le module de commande et la chaudière est bien enclenché et sans broches pliées avant de le remplacer.
- 02
Les boutons du panneau ne répondent pas ou répondent avec un délai.
Cause : L'électronique qui contrôle les boutons du module ne fonctionne pas correctement.
Nettoyez le contact du connecteur et redémarrez la chaudière ; si le problème persiste avec différents boutons, la panne se trouve dans le module.
- 03
La chaudière ne module pas la puissance : elle donne toujours le maximum ou le minimum, sans termes intermédiaires.
Cause : Le module de commande ne gère pas correctement le signal de modulation du brûleur.
Mesurez si le problème se produit de la même manière en chauffage qu'en ECS ; si cela ne se produit que dans une fonction, vérifiez d'abord la sonde ou le capteur de cette fonction.
- 04
Un code d'erreur de communication interne apparaît et ne s'efface pas après le redémarrage.
Cause : Le module détecte un problème dans sa communication interne et se bloque pour des raisons de sécurité.
Notez le code exact : dans ces systèmes, on distingue entre une défaillance de communication interne et une défaillance d'un composant externe spécifique.
- 05
La chaudière s'allume bien mais se déconnecte quelques secondes après le démarrage.
Cause : Un des relais du module ne maintient pas le contact fermé le temps nécessaire.
Vérifiez si la coupure se produit toujours au même moment après l'allumage ; un motif répétitif suggère un problème avec un relais plutôt qu'une défaillance de gaz.
Codes d'erreur Saunier Duval que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| F13 | Défaut du circuit imprimé principal (carte/PCB) | Oui — c'est le code directement lié à la carte. Vérifiez le 230 V, le fusible, les connecteurs et la mise à la terre ; si le défaut persiste, remplacez la carte. |
| F11 | Aucun signal n'arrive au circuit principal | Possible — écartez d'abord le câblage et les connecteurs vers la carte ; s'ils sont en bon état, c'est généralement la carte. |
| F12 | Absence de signal de l'interface utilisateur | Normalement non — il s'agit généralement de l'afficheur ou de son câble, pas de cette carte principale. |
| F18 | Défaut de l'interface utilisateur | Normalement non — cela concerne le panneau/afficheur, pas cette carte. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Saunier Duval S10470
- Référence catalogue
- S10470
- Marque
- Saunier Duval
- Type de pièce
- Cartes électroniques
- Unités en stock
- 1 unité
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- Modèle de carte
- SYMSI7.0
- Code de carte
- 0310144400S20
- Étiquette de service
- 902123 / S1047000 / 443953 / 859118T8 / KWD IND06 S0097
- Relais montés
- 3x Omron
- Homologation UL
- GF201, classification 94V-0
- Référence GF (P/N)
- 2036288E
- Cette unité porte le sceau rouge "REPARATION" : c'est une plaque reconditionnée, pas neuve. Vérifiez-le si vous recherchez une unité neuve d'usine.
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Saunier Duval F 35 E H-MOD (PDF)Document © Saunier Duval, fourni comme référence technique.
Questions fréquentes sur la carte électronique S10470
Cette carte SYMSI7.0 pour l'Isofast C 35 EA est-elle neuve ou reconditionnée ?
Qui fabrique réellement cette carte de la Saunier Duval Isofast C 35 EA ?
La référence S10470 de cette carte est-elle la même que la S1047000 ?
Cette carte SYMSI7.0 est-elle également compatible avec une Themafast C 24 E ?
