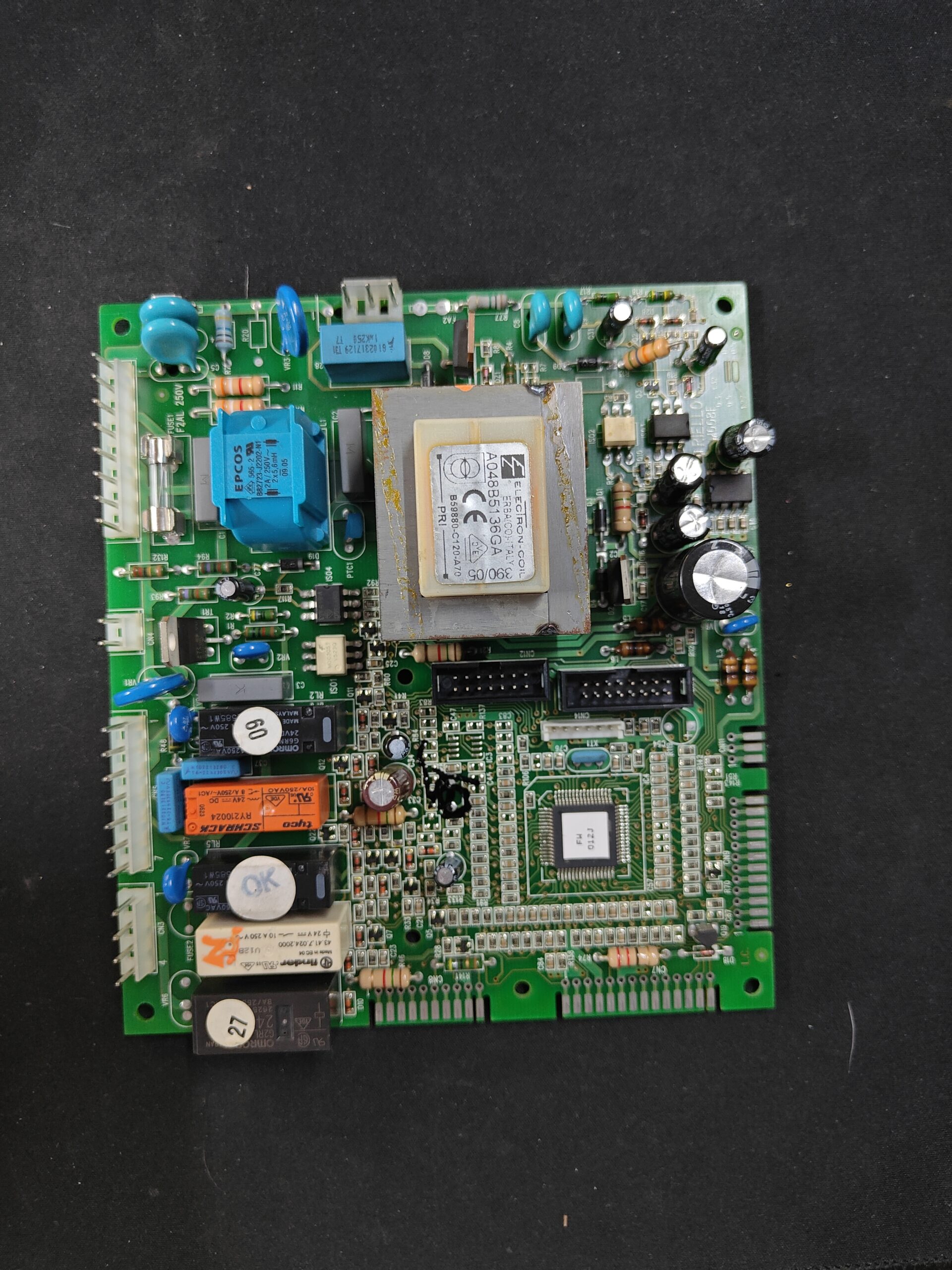

Placa électronique Riello M008F pour Beretta Super Kompact 24 CSI
Application à la variante exacte en attente de confirmation. Carte électronique principale de contrôle de la chaudière.
- Type de pièce
- Cartes électroniques
- État
- Reconditionné
- SKU interne
- PLC400
- Garantie
- 1 an
TVA incluse En stock · 1 Uds
Chaudières Riello compatibles
Carte électronique. 0 compatibilités vérifiées. Il y a 2 autres modèles que nous sommes encore en train de vérifier.
Modèles en attente de vérification
Ces modèles sont associés à cette référence, mais nous n'avons pas encore terminé de les vérifier, donc nous ne les considérons pas comme compatibles. Si votre chaudière est l'une d'elles, envoyez-nous une photo de la pièce que vous allez remplacer et nous vérifierons avant que vous n'achetiez.
| Riello Beretta Kompact 24 CSI | Riello | Non confirmé |
|---|---|---|
| Riello Beretta Super Kompact 24 CSI | Riello | Non confirmé |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si c'est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Cherchez sur la plaque le marquage M008F (Riello). Sur l'exemplaire, on peut également lire FW01.2 sur le circuit intégré et le fusible sérigraphié FUSE1 T2AL250V.
- Comparez le marquage du transformateur : A048B5136GA et B59880-C120-A70. Ce sont des marquages de composants, pas la référence de la carte.
- Ne considère pas la M008F et la CP02N2 R10022426 qui conviennent à la Super Kompakt 24 CSI comme équivalentes, ni l'AB05X ou l'AB05B de la Kompact 24 : sans confirmation supplémentaire, tu les égalises. L'afficheur 20011443 est une autre pièce.
- Vérifiez sur la plaque signalétique de votre chaudière qu'il s'agit d'une Beretta Super Kompact 24 CSI.
- coïncident, appelez-nous au 911 17 77 77 avec le modèle de votre chaudière. Des questions ? Envoyez-nous depuis Contactez-nous une photo de l'étiquette de votre pièce et de la plaque de caractéristiques de la chaudière.
Symptômes nécessitant un diagnostic sur la carte électronique
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière se bloque sans flamme à l'allumage (A01).
Cause : La flamme ne reste pas allumée lors de l'allumage : vanne gaz fermée ou électrodes d'allumage.
Vérifiez que la vanne de gaz est ouverte. Si cela se répète, faites-le vérifier par un technicien. Ne touchez pas au gaz.
- 02
La chaudière se bloquee en raison d'une sonde défectueuse (eau chaude ou chauffage).
Cause : Sonde NTC ouverte ou en court-circuit.
Qu'un technicien vérifie ou remplace la sonde.
- 03
La flamme de l'afficheur s'éteint, un code clignote et la chaudière cesse de chauffer.
Cause : Blocage de sécurité en raison de l'absence de flamme après l'allumage.
Réassembler une fois. S'il se répète, qu'un technicien le vérifie.
- 04
La chaudière se bloque avec un code de 50 à 59 et ne redémarre pas après le réarmement.
Cause : Faux de la carte électronique (plaque).
Qu'il soit vérifié par un technicien.
Codes d'erreur Riello nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| A01 | Blocage par absence de flamme lors de l'allumage. | Vérifiez que la vanne de gaz est ouverte. Si cela se reproduit, faites-le vérifier par un technicien. |
| A06 | Sonde NTC d'eau chaude sanitaire défectueuse ou en court-circuit. | Qu'un technicien vérifie ou remplace la sonde. |
| A07 | Sonde NTC de chauffage défectueuse ou en court-circuit. | Qu'un technicien vérifie ou remplace la sonde. |
| 10 | Blocage par absence de flamme : la chaudière ne détecte pas de flamme après l'allumage et s'arrête. | Si le code 10 revient après réarmement, qu'un technicien le vérifie : cela peut être la carte, l'allumage ou le gaz. |
| 11 | Lueur parasite : la chaudière détecte une flamme avec le brûleur éteint. | Si le code 11 apparaît avec le brûleur éteint, faites-le vérifier par un technicien. |
| 71 | Sonde de départ de chauffage (circuit primaire). Défaillance temporaire de la sonde. | Si le code 71 apparaît, qu'il soit vérifié par un technicien : vérifier la sonde de départ et sa connexion. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche technique : plaque électronique Riello
- SKU interne Uniclima
- PLC400
- Marque
- Riello
- Type de pièce
- Cartes électroniques
- Unités en stock
- 1 unité
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- FUSE1 sérigraphié
- T2AL250V
- Inventaire — Relais Finder 43.41.7.024.2000
- 24 V⎓; 10 A / 250 V~
- Inventaire — Relais Tyco Schrack RY210024
- 24 V⎓; 10 A / 250 VA~
- Inventaire — Composant EPCOS monté
- 2 × 5,6 mH; 250 V~
- Inventaire — Carte PCB
- 94V-0
- Inventaire — Application indiquée dans l'inventaire
- BERETTA SUPER KOMPACT 24 CSI
- Inventaire — Marquage du transformateur
- A048B5136GA; B59880-C120-A70
- Identification — Désignation marquée
- M008F
- Identification — Code marqué
- M008F
- Identification — Code marqué
- FW01.2
- Identification — Code marqué
- A048B5136GA
- Identification — Code marqué
- B59880-C120-A70
- Fiche technique : FUSE1 serigrafié
- T2AL250V
- Données d'inventaire — Relais Finder 43.41.7.024.2000
- 24 V⎓; 10 A / 250 V~
- Relé Tyco Schrack RY210024
- 24 V⎓; 10 A / 250 VA~
- Données d'inventaire — Composant EPCOS monté
- 2 × 5,6 mH; 250 V~
- Fiche technique : Placa PCB
- 94V-0
- Données d'inventaire — Application indiquée dans l'inventaire
- BERETTA SUPER KOMPACT 24 CSI
- Données d'inventaire — Marquage du transformateur
- A048B5136GA; B59880-C120-A70
- Marquages supplémentaires
- Platine M008F. FUSE1 transcrit comme T4AL/250 V; sérigraphie FUSE1 : T2AL250V. Relais Finder 43.41.7.024.2000 : bobine 24 V⎓ ; contacts 10 A/250 V~. Relais Tyco Schrack RY210024 : bobine 24 V⎓ ; contacts 10 A/250 VA~. Inducteur EPCOS : 2 × 5,6 mH ; marqué 250 V~. PCB 94V-0 ; CI FW01.2 ; transformateur marqué A048B5136GA et B59880-C120-A70.
- Applications en attente de vérification
- BERETTA SUPER KOMPACT 24 CSI — compatibilité annotée ; en attente de confirmation par variante.
Avant d'acheter
- À confirmer : Beretta Kompact 24 CSI : filetage de (2021) qui cite M008F sur sa plaque ; sans « Super », il n'est pas indiqué que ce soit le même modèle.
- Ne pas confondre : R10022426 · CP02N2 — Carte de gestion Beretta CP02N2 (ex R10022200) qui italienne convient pour la Super Kompakt 24 CSI (1100353) : avec une copie identique en — Il n'est pas indiqué que ce soit la même carte : ces fiches ne mentionnent pas M008F ni ne disent qu'elle équivaut. Confirmation enregistrée : la M008F pour cette chaudière.
- Ne pas confondre : AB05X / ABO5B / AB05B — AB05X est lu par un utilisateur sur la carte mère d'une Kompact 24 CSI et ABO5B ne se trouve que sur internet ; la carte AB05B pour la « Kompact 24 » — sans confirmation supplémentaire, ils sont équivalents à M008F : comparez le marquage complet.
- Ne pas confondre : M008F (Fantini) — Code article d'un mitigeur de bidet Fantini, série LAMÉ — Le code correspond, mais ce n'est pas une plaque : le manuel technique de Fantini (hébergé) ne parle pas de chaudières.
- Ne pas confondre : 20011443 — Afficheur de la Beretta Kompact 24 CSI et des pièces détachées — C'est l'écran, pas la carte : sa fiche ne mentionne pas M008F.
- Ne pas confondre : A048B5136GA · B59880-C120-A70 — des composants liste A048B5136GA avec le fabricant «ELECTRON COIL» et un distributeur B59880-C120-A70 comme thermistor PTC de TDK Epcos — Ce sont des numéros de composants : ils sont lus sur le transformateur de cette carte, qui est recherché par M008F.
- A048B5136GA et B59880-C120-A70 sont des marquages du transformateur, pas la référence de la carte. Le code de la carte est M008F.
- Identité et compatibilité enregistrées. Dehors, une seule origine externe (un fil) cite M008F sur une plaque Beretta, cela donne pour cette chaudière la plaque CP02N2 R10022426 (ex R10022200) ; répète sa même fiche.
- Applications enregistrées en attente de confirmation par modèle, variante ou programmation : Beretta Super Kompact 24 CSI.
Questions fréquentes sur la carte électronique
Qu'est-ce que la carte Riello M008F et comment l'identifier ?
C'est une carte électronique Riello avec la désignation M008F marquée sur la pièce. Sur l'exemplaire, on peut également lire FW01.2 (marquage du circuit intégré), le fusible sérigraphié FUSE1 T2AL250V, sur le transformateur, A048B5136GA et B59880-C120-A70. Un forum italien cite « un autre code Riello M008F » sur la carte d'une Beretta Kompact 24 CSI.
Est-ce compatible avec ma Beretta Super Kompact 24 CSI ?
La compatibilité de cette variante est en attente de confirmation. Application enregistrée : cette carte M008F pour la Beretta Super Kompact 24 CSI. Comme il n'y a qu'une seule origine : un fil de (mai 2021) qui cite M008F sur la carte d'une Kompact 24 CSI, sans « Super », sans réponses et sans dire s'il s'agit du même modèle.
Quelle carte donne l'italien pour la Super Kompakt 24 CSI et est-ce la M008F ?
Il n'est pas mentionné que ce soit la M008F : la carte de gestion Beretta CP02N2, code R10022426 (ex R10022200). Application enregistrée pour la « Super Kompakt 24 CSI » (1100353) ; répète cette même fiche et la donne pour la « Super Kompakt 24csi Mtn ». Aucune de ces fiches ne mentionne M008F ni ne dit qu'elle soit équivalente. Confirmation enregistrée : la M008F pour cette chaudière : ne la rejette pas à cause de ces codes et compare le marquage de ta carte.
Est-ce compatible avec la Beretta Kompact 24 CSI (sans « Super ») ou une autre chaudière ?
La compatibilité de cette variante est en attente de confirmation. Pour l'instant, nous ne pouvons pas le confirmer pour la Kompact 24 CSI sans « Super » ni pour d'autres chaudières. Nous avons seulement enregistré la Beretta Super Kompact 24 CSI. La seule origine externe est le fil, où un utilisateur cite M008F sur la plaque d'une Kompact 24 CSI sans préciser s'il s'agit du même modèle. Comparez le marquage M008F ou envoyez-nous depuis Contact un photo de l'étiquette de votre pièce et de la plaque de caractéristiques de votre chaudière, ou appelez le 911 17 77 77.
La M008F est-elle la même carte que l'AB05X, l'ABO5B ou l'AB05B du Kompact 24 ?
Nous ne le savons pas. Dans le fil d'un utilisateur, il lit AB05X sur la carte mère de son Kompact 24 CSI, mais il ne trouve qu'ABO5B sur internet et mentionne également le code Riello M008F ; le fil n'a pas de réponses. Il donne AB05B (Technosystem ; Beretta Sylber R10029773, Riello 4366197) comme carte de la « Kompact 24 ». Sans confirmation supplémentaire, il égalise ces codes à M008F : comparez le marquage complet.
Que signifient M008F, FW01.2, A048B5136GA et B59880-C120-A70 ?
À confirmer : M008F est la désignation marquée de la carte. lire FW01.2 comme marquage du circuit intégré et les deux autres comme marquage du transformateur, pas comme références de la carte. En dehors de cela, composants liste A048B5136GA avec le fabricant «ELECTRON COIL» et un distributeur B59880-C120-A70 comme thermistor PTC de TDK Epcos. M008F est également le code d'un mitigeur de bidet Fantini (manuel technique hébergé) : coïncidence sans lien avec cette carte.
Qui doit monter cette carte ?
Un technicien qualifié. C'est la carte de contrôle d'une chaudière à gaz, avec alimentation secteur et relais. Avant de toucher à quoi que ce soit, il faut couper l'alimentation électrique et fermer le gaz.
Placa électronique Riello M008F pour Beretta Super Kompact 24 CSI
