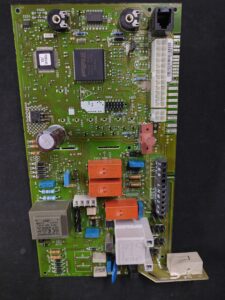

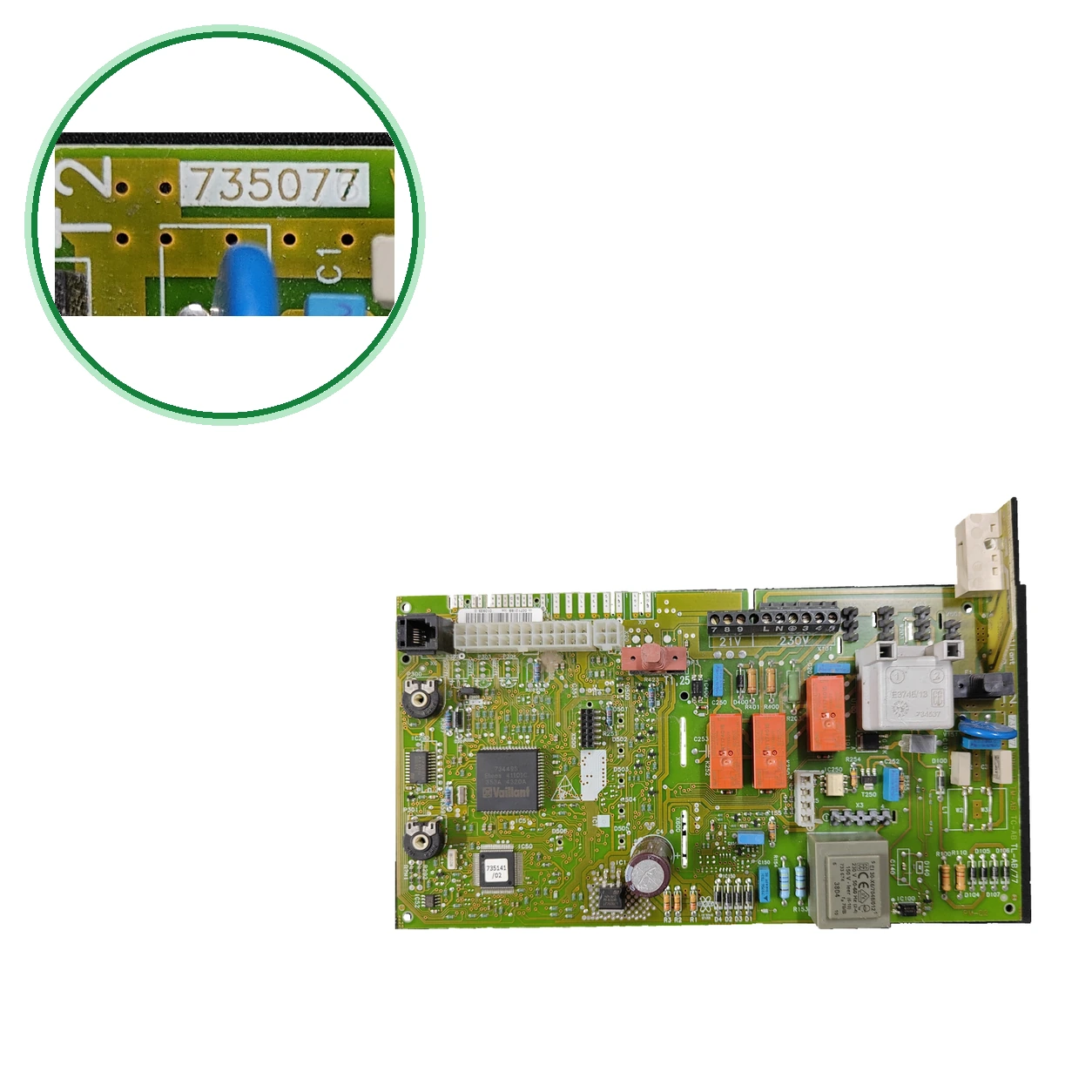

Plaque électronique Vaillant 735077 · 00712248 / 00712189 · VMW 24/282/2-5 et VMW 28/362-5-13
Placa électronique Vaillant, circuit 735077. Compatibilité confirmée pour Vaillant VMW 24/282/2-5 et VMW 28/362-5-13 ; elle contient un relais, un fusible et des connexions de 230 V. L'observation de défaillance après entrée d'eau dans le connecteur de 230 V est conservée ; cela ne démontre pas à elle seule une panne de la carte.
- Type de pièce
- Vaillant
- État
- Reconditionné
- SKU interne
- PLC187
- Garantie
- 1 an
Chaudières Vaillant compatibles
Vaillant. Deux compatibilités vérifiées : Vaillant VMW 24/282/2-5 et Vaillant VMW 28/362-5-13. Il y a encore 2 modèles que nous sommes en train de vérifier.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Vaillant VMW 24/282/2-5 | Vaillant | Contraste |
| Vaillant VMW 28/362-5-13 | Vaillant | Contraste |
Modèles en attente de vérification
Ces modèles sont associés à cette référence, mais nous n'avons pas encore terminé de les vérifier, donc nous ne les considérons pas comme compatibles. Si votre chaudière est l'une d'elles, envoyez-nous une photo de la pièce que vous allez remplacer et nous vérifierons avant que vous n'achetiez.
| Vaillant VMW ES 282/3-5 | Vaillant | Non confirmé |
|---|---|---|
| Vaillant Turbomax Plus 828E VUW 282/2-5 | Vaillant | Non confirmé |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si c'est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Cherchez sur la plaque le code sérigraphié 735077 et la révision V084-B (sur une unité, on lit V084_B), à côté de PM-02 ou PM-03.
- Regardez l'étiquette : nos unités portent 00712248 (04 00712248 008) ou 00712189 (03 00712189 008). Comparez ce code ainsi que le circuit.
- À confirmer : Ne pas considérer comme équivalente la 0020034604, qui pour la Turbomax Plus VUW 282/2-5 : le joint avec le 735077.
- Vérifiez le modèle exact de votre chaudière sur sa plaque signalétique : VMW 24/282/2-5 et VMW 28/362-5-13 sont confirmés.
- Si vous correspondez, appelez-nous au 911 17 77 77 avec le modèle de votre chaudière.
Symptômes nécessitant un diagnostic sur le Vaillant
Symptômes et pannes fréquentes
- 01
La carte Vaillant 735077 cesse de fonctionner après que de l'eau soit entrée dans le connecteur de 230 V, sans rien de brûlé ou d'oxydé à première vue (cas d'un fil, 2015).
Cause : Vérifiez s'il y a de l'humidité ou des résidus d'eau dans le connecteur de 230 V avant de considérer la carte comme bonne.
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Vaillant
- SKU interne Uniclima
- PLC187
- Marque
- Vaillant
- Type de pièce
- Vaillant
- Unités en stock
- 1 unité
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Fusible F1
- T2
- Borne
- 21V;230V
- Inventaire — Code sérigraphié de plaque
- 735077; révision/version visible : V084-B
- Inventaire — Code d'étiquette
- 03 00712189 008 010923 0
- Inventaire — Marquages d'un autre CI
- Elmos; Vaillant
- Inventaire — Transformateur monté
- 230 V~ 50–60 Hz
- Inventaire — Autres marquages PCB
- TL-AB/77, TM-AB, TC-AB, BK-AB, BC-AB
- Inventaire — Application indiquée dans l'inventaire
- VMW 28/362-5-13
- Identification — Désignation marquée
- V084_B / PM-02
- Identification — Code marqué
- 735077
- Identification — Code marqué
- TM-AB TC-AB TL-AB/77
- Identification — Code marqué
- 735141 /02
- Identification — Code marqué
- 734498
- Fiche technique : Fusible F1
- T2
- Fiche technique : Bornera
- 21V;230V
- Données d'inventaire — Code sérigraphié de plaque
- 735077; révision/version visible : V084-B
- Données d'inventaire — Code d'étiquette
- 03 00712189 008 010923 0
- Données d'inventaire — Marquages d'un autre CI
- Elmos; Vaillant
- Données d'inventaire — Transformateur monté
- 230 V~ 50–60 Hz
- Données d'inventaire — Autres marquages PCB
- TL-AB/77, TM-AB, TC-AB, BK-AB, BC-AB
- Données d'inventaire — Application indiquée dans l'inventaire
- VMW 28/362-5-13
- C'est un seul cas de forum, sans modèle de chaudière ni réponse technique : cela sert d'avertissement, pas de diagnostic.
- Vaillant VMW ES 282/3-5 : (carte 00712248 dans le titre)
- Vaillant Turbomax Plus 828E VUW 282/2-5 : (fiche technique : PCB 735077) ; avec la 0020034604
- Ne pas confondre : 0020034604 — Carte Vaillant que les britanniques donnent pour la Turbomax Plus VUW 282/2-5. Elle est écrite avec le 735077 (« PCB 0020034604 was 130827 735077 »). (, distributeur) Elle est listée comme carte électronique de la VMW 24/282-5 (R1 et R2), de la VMW 28/362-5 (et R3) et de la VMW 282/2-5 : noms similaires à ceux de nos chaudières, pas identiques, et sans mentionner 735077 ni 00712248 — Elle ne l'associe qu'au 735077 et sa fiche mélange les modèles : à confirmer. Ne la considère pas comme équivalente sans comparer l'étiquette. Les chaudières confirmées ne changent pas.
- Les deux unités partagent le circuit 735077 (V084-B) mais portent des étiquettes différentes (00712248 et 00712189) : comparez l'étiquette, pas seulement le circuit.
- À confirmer : Le 735077 apparaît comme carte Vaillant dans () et le 00712248 dans 1. Aucun ne mentionne les chaudières de l'atelier avec leur nom exact. La 0020034604 ne l'associe qu'au 735077.
Questions fréquentes : Vaillant
Comment identifier cette carte Vaillant 735077 ?
Est-ce compatible avec mon Vaillant VMW 24/282/2-5 ?
Et pour la Vaillant VMW 28/362-5-13 ?
Pourquoi y a-t-il deux étiquettes, 00712248 et 00712189, avec le même circuit 735077 ?
Est-ce la même carte que la Vaillant 0020034604 ?
Va-t-il dans d'autres chaudières Vaillant en plus de celles confirmées ?
Qui doit monter cette carte ?
