Placa électronique Vaillant PM-02 · 734766 · 00712027 pour VMW ES 242 2-5 R3

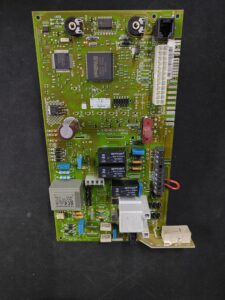

Platine Vaillant PM-02, circuit 734766 et référence 00712027, avec compatibilité enregistrée pour VMW ES 242 2-5 R3, ETN-AE, TC-AE et TL-AE/66. Elle contient un transformateur, des relais et des bornes de 230 V. Les erreurs erratiques, les redémarrages soudains, les relais collés ou les pistes brûlées nécessitent un diagnostic ; elles n'identifient pas à elles seules la panne.
- Type de pièce
- Vaillant
- État
- Reconditionné
- SKU interne
- PLC197
- Garantie
- 1 an
Chaudières Vaillant compatibles
Vaillant. Quatre compatibilités vérifiées : Vaillant VMW ES 242 2-5 R3 et Vaillant ETN-AE. Il y a cinq autres modèles que nous sommes encore en train de vérifier.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Vaillant VMW ES 242 2-5 R3 | Vaillant | Contraste |
| Vaillant ETN-AE | Vaillant | Contraste |
| Vaillant TC-AE | Vaillant | Contraste |
| Vaillant TL-AE/66 | Vaillant | Contraste |
Modèles en attente de vérification
Ces modèles sont associés à cette référence, mais nous n'avons pas encore terminé de les vérifier, donc nous ne les considérons pas comme compatibles. Si votre chaudière est l'une d'elles, envoyez-nous une photo de la pièce que vous allez remplacer et nous vérifierons avant que vous n'achetiez.
| Vaillant VMW 24/282-5 R1 | Vaillant | Non confirmé |
|---|---|---|
| Vaillant VMI 280-7 | Vaillant | Non confirmé |
| Vaillant VMI 320-7 | Vaillant | Non confirmé |
| Vaillant VMW 282/2-5 R1 | Vaillant | Non confirmé |
| Vaillant Turbomax Plus 824E / 828E | Vaillant | Non confirmé |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si c'est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.

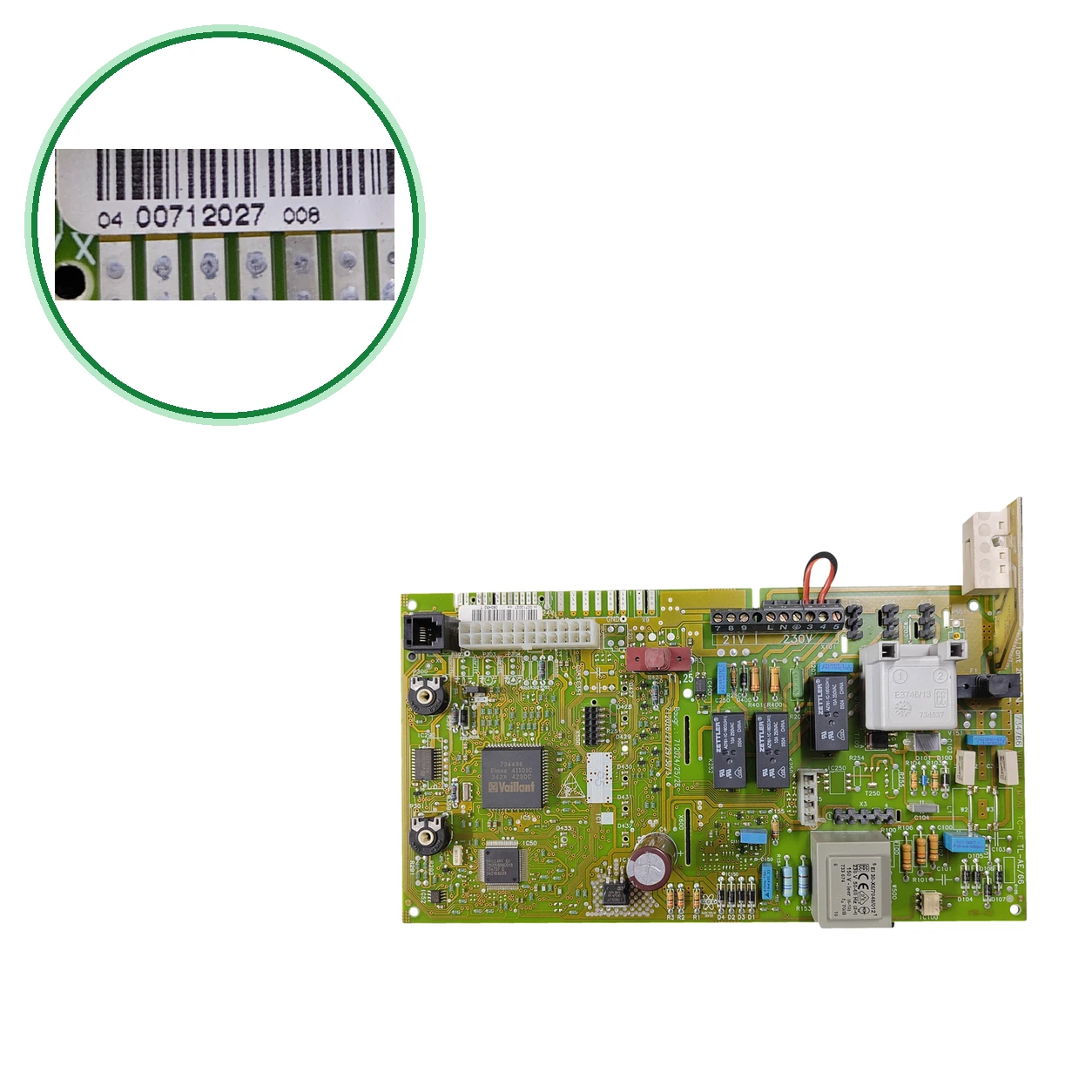

- Regarde le circuit imprimé de ta carte : il doit porter les marquages 734766, V064E et le modèle PM-02.
- Cherchez l'étiquette avec 00712027 et comparez-la ; TC-AE et TL-AE/66 doivent également être marqués sur la plaque.
- Dans le décompte de la VMW 242/2-5 R3, le code 0020034604 figure comme support du circuit imprimé. Il n'est pas sur l'étiquette de cette carte : compare toujours 734766 et 00712027.
- Si vous correspondez, appelez-nous au 911 17 77 77 avec le modèle de votre chaudière et nous vous la réservons.
Symptômes nécessitant un diagnostic sur le Vaillant
Symptômes et pannes fréquentes
- 01
Codes d'erreur erratiques sur l'afficheur sans cause apparente.
Cause : À confirmer : pour la carte 00712027.
- 02
Redémarrages soudains pendant le fonctionnement quotidien.
Cause : C'est un autre symptôme qui est attribué à la carte.
- 03
Relais collés ou pistes brûlées sur le circuit imprimé.
Cause : On peut le voir à l'œil nu : regarde l'état des relais et des pistes.
- 04
La chaudière ne s'allume pas ou ne répond à aucun ordre du panneau de contrôle.
Cause : pour la carte 00712027 (VMI 280-7). Vérifiez d'abord que la tension arrive à la carte.
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Vaillant
- SKU interne Uniclima
- PLC197
- Marque
- Vaillant
- Type de pièce
- Vaillant
- Unités en stock
- 1 unité
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Sérigraphie de bornes
- 21V; 230V~; 7; 8; 9; L; N; 3; 4; 5
- Inventaire — Référence indiquée
- 00712027
- Inventaire — Relais monté
- E37/46/13; marqué 734537
- Inventaire — Brûleur supérieur
- 21 V et 230 V
- Inventaire — Circuit intégré
- Elmos 4110C; marqué 734498, 342A, 4230C
- Inventaire — Relais ZETTLER AZ761-1C-16DS(341)
- 10 A, 250 VAC
- Inventaire — Bloc de connexions
- 230 V; bornes L et N
- Inventaire — Marquages visibles de plaque
- BM-AE et BC-AE
- Inventaire — Application indiquée dans l'inventaire
- VMW ES 242 2-5 R3 ETN-AE
- Inventaire — Code marqué
- 734766; TC-AE; TL-AE/66; PM-02; 04; 00712027; 009; 083450 7; 734537; E37/46/13
- Fusibles de la boîte de commande (VMW 242/2-5 R3) — Fusible
- 2,0 A T2H · ref. 0020067507 · Despèce VMW 242/2-5 R3
- Fusibles de la boîte de commande (VMW 242/2-5 R3) — Fusible
- 1,25 AT · ref. 251961 · Despèce VMW 242/2-5 R3
- Identification — Désignation marquée
- V064_E TM-AE
- Identification — Code marqué
- 734766; TC-AE; TL-AE/66; PM-02
- Identification — Code marqué
- 734537; E37/46/13
- Fiche technique : Serigraphie de bornes
- 21V; 230V~; 7; 8; 9; L; N; 3; 4; 5
- Données d'inventaire — Référence indiquée
- 00712027
- Données d'inventaire — Relais monté
- E37/46/13; marqué 734537
- Données d'inventaire — Brûleur supérieur
- 21 V et 230 V
- Données d'inventaire — Circuit intégré
- Elmos 4110C; marqué 734498, 342A, 4230C
- Données d'inventaire — Relais ZETTLER AZ761-1C-16DS(341)
- 10 A, 250 VAC
- Données d'inventaire — Bloc de connexions
- 230 V; bornes L et N
- Données d'inventaire — Marques visibles de plaque
- BM-AE et BC-AE
- Données d'inventaire — Application indiquée dans l'inventaire
- VMW ES 242 2-5 R3
- Données d'inventaire — Application indiquée dans l'inventaire
- ETN-AE
- Données d'inventaire — Code marqué
- 734766; TC-AE; TL-AE/66; PM-02; 04; 00712027; 009; 083450 7; 734537; E37/46/13
- Modèle enregistré
- PM-02
- À confirmer : Ces symptômes proviennent du texte commercial, pas d'un document technique : ils ne suffisent pas à déclarer la carte défectueuse.
- Vaillant VMW 24/282-5 R1 — : (00712027)
- Vaillant VMI 280-7 : et de (00712027)
- Vaillant VMI 320-7 — : (00712027)
- Vaillant VMW 282/2-5 R1 — : (00712027)
- À confirmer : Vaillant Turbomax Plus 824E / 828E — avec 734766 (B2B). 130806, qui renvoie à 734766, figure comme PCB de Turbomax Plus dans le catalogue de Vaillant et dans d'autres, sans 734766.
- Ne pas confondre : 0020034604 — «Support de circuit imprimé» dans le schéma de la VMW 242/2-5 R3 (pos. 11, boîtier de commande) — Ne figure pas sur l'étiquette de cette carte. comme carte (familles VUW et VU, et une fiche de VMW 242/2-5 R3), mais aucune mention 734766 ni 00712027.
- Sans confirmation : 734766 et 00712027 : ils sont marqués sur la même plaque. Le catalogue de pièces détachées de Vaillant (840038.02) indique 130806 comme PCB de la VUW 242/2-5 et 282/2-5 (Turbomax Plus), sans mentionner 734766. B2B associe 130806 et 734766.
- À confirmer : ils donnent la 00712027 comme carte et l'un la 734766, sans les unir. Discrepance : le décompte de la VMW 242/2-5 R3 donne 0020034604 comme support du circuit, mais comme carte ; deux le lient au code précédent 130806, PCB de Turbomax Plus dans le catalogue de Vaillant.
Questions fréquentes : Vaillant
Où se trouve le code de cette carte et lequel dois-je comparer ?
Cela convient-il à mon Vaillant VMW ES 242 2-5 R3 ?
Quelle est la différence entre 734766 et 00712027 ?
Est-ce la même pièce que la 0020034604 du plan de pièces ?
Est-ce compatible avec d'autres Vaillant, comme la VMW 24/282-5 R1 ou la VMI 280-7 ?
Quels symptômes indiquent cette carte et que dois-je vérifier avant ?
Puis-je l'installer moi-même ?
