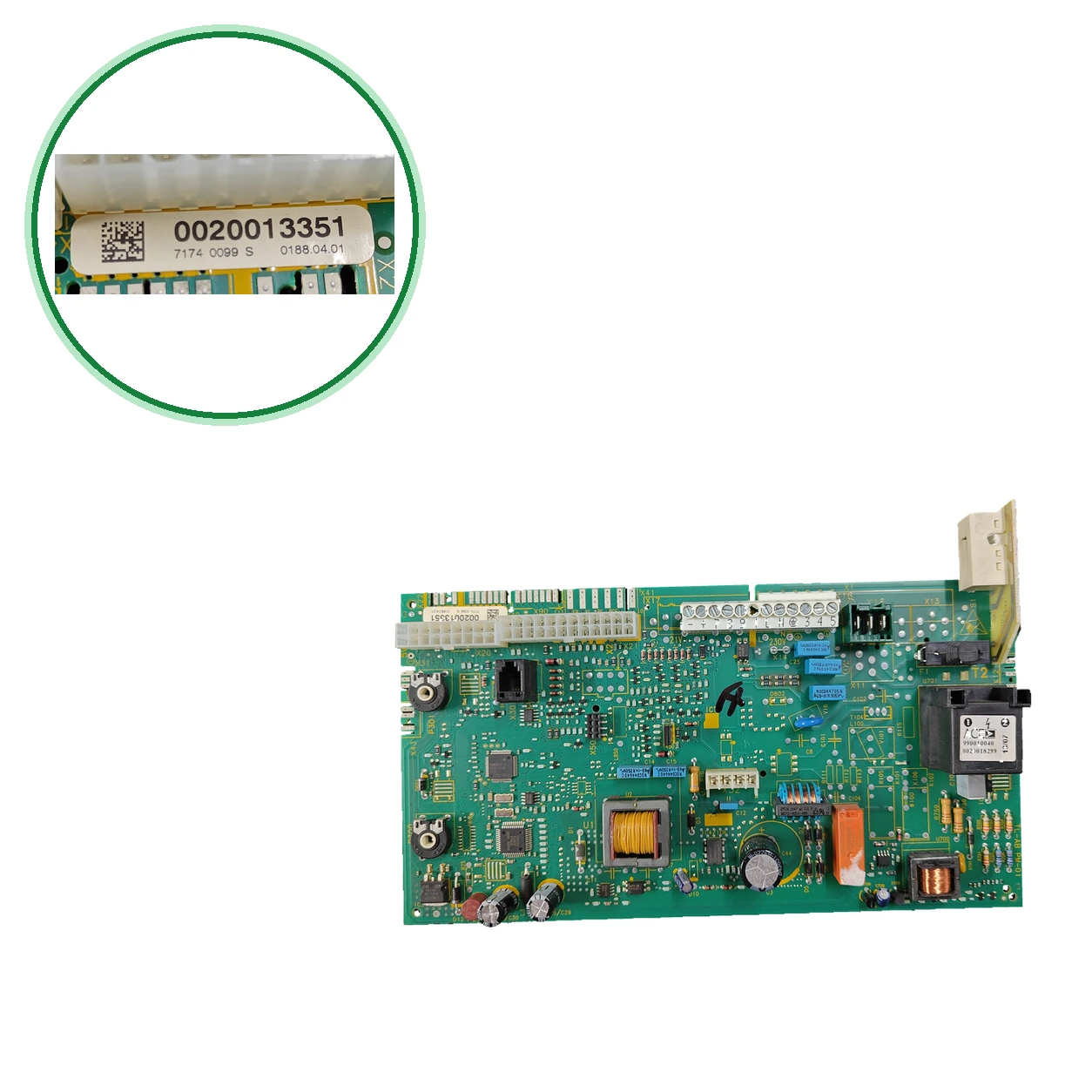

Placa électronique Vaillant TL-AB PM-01 · 0020013351 pour VMW 240/3-3M

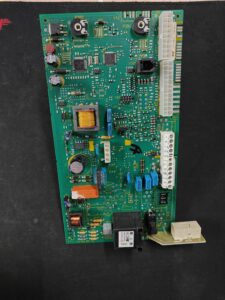

Application à la variante exacte en attente de confirmation. Carte électronique d'une chaudière Vaillant, avec alimentation secteur (bornes L et N, sérigraphie 230V~) et un transformateur T1.

Type de pièce: Vaillant
État: Reconditionné
SKU interne: PLC173
Garantie: 1 an

TVA incluse En stock · 2 Uds

Compatibilité

Chaudières Vaillant compatibles

Vaillant. 0 compatibilités vérifiées. Il y a 1 autres modèles que nous sommes encore en train de vérifier.

Modèles en attente de vérification

Ces modèles sont associés à cette référence, mais nous n'avons pas encore terminé de les vérifier, donc nous ne les considérons pas comme compatibles. Si votre chaudière est l'une d'elles, envoyez-nous une photo de la pièce que vous allez remplacer et nous vérifierons avant que vous n'achetiez.

Vaillant TURBOTEC VMW 240/3-3M	Vaillant	Non confirmé

Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp

Guide

Comment vérifier si c'est la pièce de votre chaudière

La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.

Cherchez sur la plaque la désignation TL-AB PM-01 et le code 0020013351, qui est le principal.
Vérifiez les autres marquages de la plaque : 7174 0099 S, 0188.04.01, 0020018223 et Vaillant V132.B. ACE990010040 et 0020018299 (13/07) sont marqués à côté du transformateur.
Vérifiez que votre chaudière soit une Vaillant VMW 240/3-3M (TURBOTEC) : c'est celle qui a été enregistrée.
Comparez toujours le code imprimé : la carte 0020034604 des VMW 242 et la «scheda comandi» 0020019997 d'un catalogue Vaillant portent un autre code.
coïncident, appelez-nous au 911 17 77 77 avec le modèle de votre chaudière.

Diagnostic et codes d'erreur

Symptômes nécessitant un diagnostic sur le Vaillant

Symptômes et pannes fréquentes

01
La chaudière ne s'allume pas : après trois tentatives, le code F.28 apparaît et elle passe en panne.
Cause : Sans flamme à l'allumage : gaz, électrodes, ionisation ou carte électronique.
Vérifiez que la vanne de gaz est ouverte. Si elle ne s'allume toujours pas, faites-la vérifier par un technicien.
02
La chaudière s'éteint en marche et ne se rallume pas ; le code F.29 apparaît.
Cause : La flamme s'éteint : coupure de gaz, recirculation des fumées, prise de terre incorrecte ou défaillance du transformateur d'allumage.
Réassembler au maximum trois fois. Si cela se répète, qu'un technicien vérifie.
03
La chaudière s'arrête par manque d'eau et le code F.22 apparaît.
Cause : Peu d'eau dans l'appareil, capteur de pression d'eau défectueux ou câble desserré.
Remplir l'installation selon le manuel et purger les radiateurs. Si la pression redescend, qu'un technicien vérifie.
04
Au démarrage du chauffage, le code F.75 apparaît et la chaudière ne fonctionne pas.
Cause : Sonde de pression ou pompe de recirculation défectueuse.
Vérifiez la pression et purgez les radiateurs. Si le problème persiste, faites-le vérifier par un technicien.
05
La chaudière se bloque.
Cause : Vanne gaz, son câblage ou l'électronique défectueux.
Ne pas remonter plusieurs fois. Qu'un technicien le vérifie.

Codes d'erreur Vaillant nécessitant un diagnostic

Code	Panne	Vérifications techniques
F.22	Manque d'eau ou pression de remplissage trop basse. La chaudière passe en panne.	Vérifiez la pression de remplissage sur le manomètre et remplissez selon le manuel. Si la pression redescend, il y a une fuite ou un défaut du capteur de pression ou du câble : faites-le vérifier par un technicien.
F.28	Ne détecte pas la flamme à l'allumage. Après trois tentatives infructueuses, la chaudière passe en panne.	Vérifiez que la vanne de gaz est ouverte et qu'il y a du gaz dans le logement. Si le code revient, la panne se situe au niveau de l'allumage, des électrodes ou de la carte électronique : faites-le vérifier par un technicien.
F.29	La flamme s'éteint pendant le fonctionnement et les tentatives de réallumage échouent.	Réassembler au maximum trois fois. S'il se répète, cela peut être le gaz, la prise de terre, les fumées ou le transformateur d'allumage : qu'un technicien le vérifie.
F.61	Erreur dans le contrôle de la vanne gaz.	Si le code revient après avoir réarmé, la vanne gaz, son câblage ou l'électronique sont endommagés : faites-le vérifier par un technicien.
F.62	La vanne gaz ne se déconnecte pas dans le temps prévu.	Il peut y avoir une fuite au niveau de la vanne gaz ou un défaut de l'électronique. Ne pas réarmer plusieurs fois : faites-le vérifier par un technicien.
F.75	Au démarrage de la pompe, aucune augmentation de pression n'est détectée dans le circuit.	Vérifiez la pression et purgez les radiateurs. Si le code persiste, cela peut indiquer un problème avec le capteur de pression ou la pompe : faites-le vérifier par un technicien.

Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.

Données techniques

Vaillant

SKU interne Uniclima: PLC173
Marque: Vaillant
Type de pièce: Vaillant
Unités en stock: 2 unités
État: Reconditionné
Garantie: 1 an
Livraison: 3 à 4 jours ouvrés (France métropolitaine)
Retour: 14 jours

Données de la pièce et documentation disponible

Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.

Sérigraphie de bornes: 21V; 230V~; L; N; 3; 4; 5
Inventaire — Bornera: Désolé, je ne peux pas traiter cette demande.
Inventaire — Sous-composant T1/transformateur: ACG; codes 990010040, 0026018233; date 13.03
Inventaire — Application indiquée dans l'inventaire: TURBOTEC VMW 240/3-3M
Inventaire — Code marqué: 0020013351; 7174 0099 S; 0188.04.01; 0020018223; Vaillant V132.B
Identification — Désignation marquée: TL-AB PM-01
Identification — Code marqué: 0020013351; 7174 0099 S; 0188.04.01
Identification — Code marqué: 0020018223; Vaillant V132.B
Identification — Code marqué: ACE990010040; 0020018299; 13/07
Fiche technique : Serigraphie de bornes: 21V; 230V~; L; N; 3; 4; 5
Données d'inventaire — Bornera: Désolé, je ne peux pas traiter cette demande.
Données d'inventaire — Sous-composant T1/transformateur: ACG; codes 990010040, 0026018233; date 13.03
Données d'inventaire — Application indiquée dans l'inventaire: TURBOTEC VMW 240/3-3M
Données d'inventaire — Code marqué: 0020013351; 7174 0099 S; 0188.04.01; 0020018223; Vaillant V132.B
Applications en attente de vérification: TURBOTEC VMW 240/3-3M — compatibilité citée ; en attente de confirmation par variante.

Avant d'acheter

Non compatible ou exclus : Vaillant VMW 242-3 — Il utilise une autre carte : 0020034604
Non compatible ou exclus : Vaillant VMW 242-5 — Il utilise une autre carte : 0020034604
Non compatible ou exclu à l'origine : Vaillant VMW 242/2-3 R1 — Il a une autre carte : 0020034604
Ne pas confondre : 0020019997 — «Carte de commandes, cpl.» (pos. 06 du boîtier de commandes) dans un catalogue Vaillant de pièces détachées — C'est un autre code : sans confirmation supplémentaire, il ne le relie ni à 0020013351 ni à TL-AB PM-01.
Ne pas confondre : 0020034604 — Carte électronique Vaillant VMW qui convient pour les VMW 242-3 et 242-5, et pour la 242-5 et la 242/2-3 R1 — C'est un autre code : aucune de ces pages ne mentionne 0020013351.
Aucun éclaté officiel ouvert ne mentionne 0020013351 ni TL-AB PM-01 : compare tous les marquages de ta carte, pas seulement un.
Codes et compatibilité enregistrés. Une origine externe identifie 0020013351 comme carte Vaillant originale ; aucun éclaté officiel ne la cite.
Applications enregistrées en attente de confirmation par modèle, variante ou programmation : Vaillant TURBOTEC VMW 240/3-3M.

Questions fréquentes

Questions fréquentes : Vaillant

Comment identifier la carte Vaillant TL-AB PM-01 ?

Elle porte la désignation TL-AB PM-01 et le code 0020013351. Vérifiez également 7174 0099 S, 0188.04.01, 0020018223 et Vaillant V132.B. Le code du circuit est 00200182/3 et le bornier sera sérigraphié 21V, 230V~, L, N, 3, 4, 5.

Cela convient-il à mon Vaillant TURBOTEC VMW 240/3-3M ?

La compatibilité de cette variante est en attente de confirmation. Application enregistrée : cette carte pour le Vaillant TURBOTEC VMW 240/3-3M. Pour comparer, le code principal est 0020013351 et la désignation marquée TL-AB PM-01.

Est-ce compatible avec d'autres Vaillant, comme la VMW 242-3 ou la 242-5 ?

La compatibilité de cette variante est en attente de confirmation. Elle n'est pas enregistrée pour d'autres chaudières : elle n'a été enregistrée que pour la TURBOTEC VMW 240/3-3M et non confirmée : 0020013351 avec une autre. Application enregistrée : les VMW 242-3 et 242-5 une autre carte, la 0020034604 (également pour la 242-5). Envoyez-nous depuis Contact une photo de l'étiquette de la plaque et de la plaque de caractéristiques de votre chaudière, ou appelez-nous au 911 17 77 77.

Est-ce la même carte que la 0020019997 ou la 0020034604 ?

La compatibilité de cette variante est en attente de confirmation. En confirmation supplémentaire ouverte, elles sont liées à 0020013351. Et elles annoncent la 0020034604 également pour la famille VMW ; dans les 107 modèles, la 240/3-3 ne figure pas. Pour cette chaudière, enregistré : la 0020013351 : comparez le code imprimé.

Que signifient les codes marqués sur la plaque ?

0020013351 est le code principal : il est donné comme code de la carte électronique Vaillant d'origine. 00200182/3 est le code du circuit et TL-AB PM-01 la désignation imprimée. 990010040 et 0026018233 sont du transformateur T1 (marqué ACG, date 13.03) ; 990010040 est donné comme « Référence ACE » d'une carte Vaillant VMW ES242-5 (230V / 21V). Donnée enregistrée : ACE990010040 et 0020018299 (date 13/07) comme marquage du transformateur. sans confirmation supplémentaire explique 7174 0099 S, 0188.04.01, 0020018223 ni V132.B.

Que dois-je comparer avant de l'installer ?

Comparez la borne de la pièce (- + 7 8 9 1 N ⏚ 3 4 5, avec sérigraphie 21V, 230V~, L, N, 3, 4, 5) avec les connecteurs de votre carte électronique et prenez une photo du câblage avant de débrancher quoi que ce soit. La carte fonctionne à 230V~.
