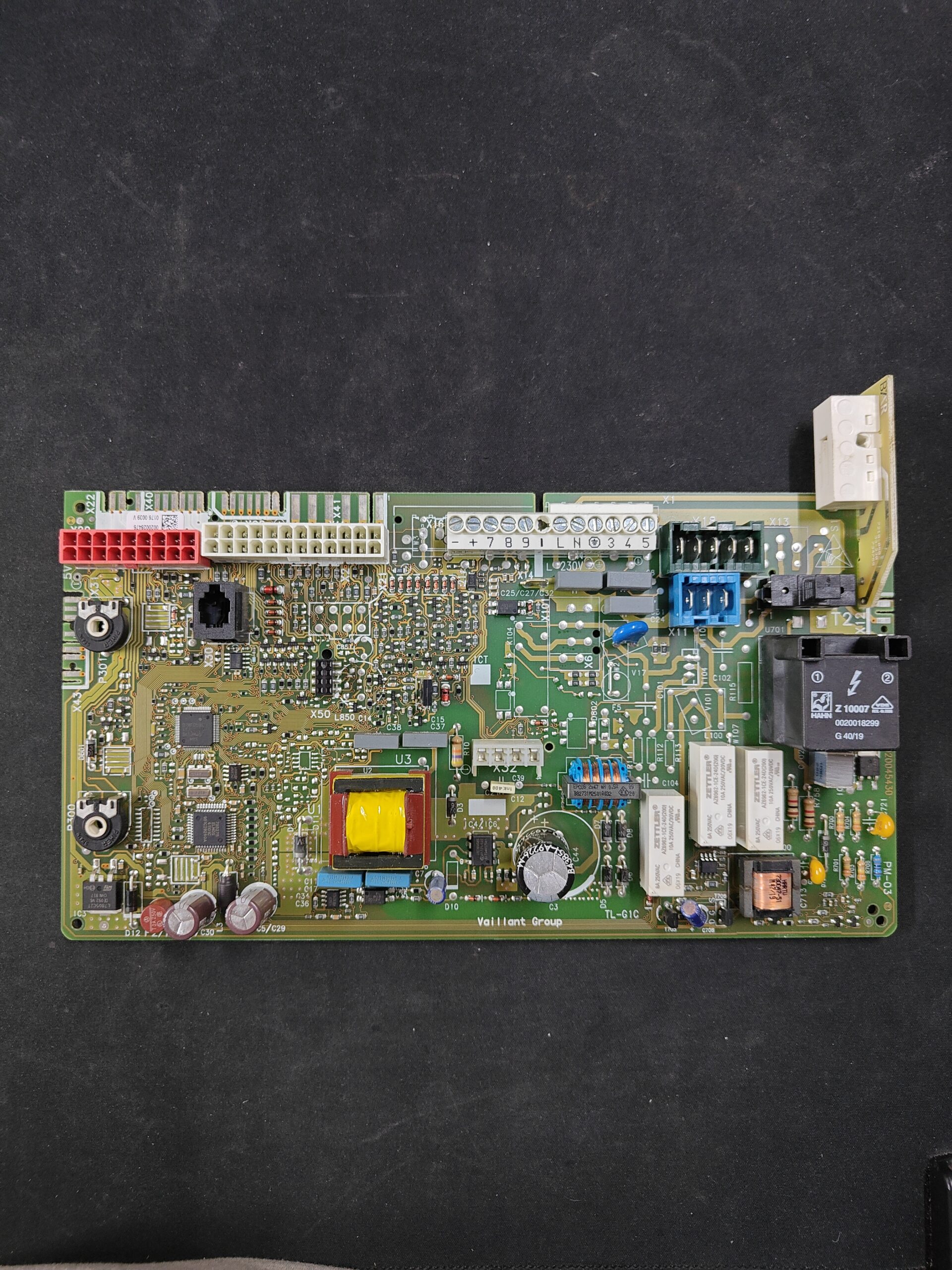

Placa électronique Vaillant TM-G1C V132 · 0020028476 pour VMW 32/342 4-5 M

Application à la variante exacte en attente de confirmation. Carte de contrôle intégrant l'alimentation électrique et l'automatisme d'allumage du gaz. C'est l'une des pièces à vérifier si l'afficheur s'éteint et que la chaudière cesse de fonctionner ; il faut confirmer le diagnostic avant de la remplacer.

Type de pièce: Vaillant
État: Reconditionné
SKU interne: PLC192
Garantie: 1 an

TVA incluse En stock · 2 Uds

Compatibilité

Chaudières Vaillant compatibles

Vaillant. 0 compatibilités vérifiées. Il y a 5 autres modèles que nous sommes encore en train de vérifier.

Modèles en attente de vérification

Ces modèles sont associés à cette référence, mais nous n'avons pas encore terminé de les vérifier, donc nous ne les considérons pas comme compatibles. Si votre chaudière est l'une d'elles, envoyez-nous une photo de la pièce que vous allez remplacer et nous vérifierons avant que vous n'achetiez.

Vaillant atmoTEC et turboTEC pro (3-3) et plus (3-5) : VUW 200, 240, 280, 202, 242 et 282	Vaillant	Non confirmé
Vaillant turboTEC plus VUW 322 et 362 /3-5	Vaillant	Non confirmé
Vaillant turboTEC plus VU 202 et VU 242 /5-5, et VUW 202, 242, 282 et 322 /5-5	Vaillant	Non confirmé
Vaillant VMW 242/4-5 M R1	Vaillant	Non confirmé
Vaillant VMW 32/342 4-5 m	Vaillant	Non confirmé

Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp

Guide

Comment vérifier si c'est la pièce de votre chaudière

La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.

Recherchez sur la plaque TM-G1C V132_G1C, le code 0020028476 et le circuit G1C0020045430. Comparez également 0020045430 et les autres codes de la liste des références.
Ne te limite pas à 0020045430 : d'autres plaques avec ce code portent un autre préfixe (TM-AG1, TM-G1B). Compare TM-G1C V132 complet et ne la confonds pas avec la 0020028474.
coïncident, appelez-nous au 911 17 77 77 avec le modèle de votre chaudière.

Diagnostic et codes d'erreur

Symptômes nécessitant un diagnostic sur le Vaillant

Symptômes et pannes fréquentes

01
L'afficheur s'éteint et la chaudière ne fonctionne pas.
Cause : À confirmer : il indique une panne de la carte électronique sur atmoTEC et turboTEC. Qu'un technicien vérifie l'alimentation et les connecteurs avant de la remplacer.
02
Erreurs erratiques sur l'afficheur, redémarrages, la chaudière s'éteint seule ou se bloque sans codes clairs.
Cause : À confirmer : ils sont associés à cette carte. Qu'un technicien le vérifie.
03
La chaudière cesse de fonctionner ou s'éteint toute seule.
Cause : Avarie de la carte électronique, qui gère l'allumage. Il peut y avoir d'autres causes.
Qu'un technicien qualifié vérifie l'alimentation et les connecteurs avant de remplacer la carte. Ensuite, compare le code de ta carte avec le 0020028476.
04
La chaudière ne s'allume pas : après trois tentatives sans flamme, le code F.28 s'affiche et elle passe en panne.
Cause : Manque de gaz ou défaut d'allumage, électrodes ou carte défectueuse.
Si cela se répète, qu'un technicien le vérifie. N'essayez pas de le réassembler plusieurs fois de suite.
05
La chaudière s'éteint pendant le fonctionnement et le redémarrage échoue (code F.29).
Cause : Coupure temporaire de gaz, recirculation des gaz, condensats ou prise de terre défectueuse.
Qu'il soit vérifié par un technicien.
06
La vanne gaz ne s'active pas : la chaudière s'arrête avec le code F.61.
Cause : Défaillance dans le câblage ou dans les bobines de la vanne gaz, ou carte défectueuse.
Qu'il soit vérifié par un technicien.
07
La chaudière ne démarre pas ou s'éteint, avec l'avertissement F28 ou F29.
Cause : Alimentation en gaz, électrode d'ionisation ou prise de terre.
Faites-le vérifier par un technicien. Ne touchez pas à la vanne gaz.
08
La chaudière détecte une flamme avec la vanne gaz fermée : avis F27.
Cause : Électrode d'ionisation, carte électronique ou électrovanne gaz défectueuse.
C'est un défaut de sécurité. Qu'un technicien le vérifie immédiatement.
09
La chaudière se bloque avec l'avertissement F61 ou F62 : défaut de la vanne gaz ou de la carte électronique.
Cause : Câblage ou vanne gaz défectueux, ou carte électronique avec défaut.
Ne le manipulez pas. Faites-le vérifier par un technicien.
10
La chaudière affiche l'avertissement F63 : défaut de mémoire de l'électronique.
Cause : Carte électronique défectueuse.
Qu'il soit vérifié par un technicien. Il se peut qu'il faille changer la carte électronique.
11
La chaudière ne s'allume pas et affiche F.28.
Cause : Après trois tentatives d'allumage infructueuses, l'appareil passe en panne.
C'est une affaire de technicien : cela peut venir du gaz ou de l'électronique.
12
La chaudière s'éteint en marche et affiche F.29.
Cause : La flamme s'éteint et le réallumage ne se fait pas correctement.
Qu'il soit vérifié par un technicien.

Codes d'erreur Vaillant nécessitant un diagnostic

Code	Panne	Vérifications techniques
F.28	Faux de démarrage : après trois tentatives sans flamme, la chaudière passe en panne.	Si cela se répète, qu'un technicien le vérifie : cela peut être le gaz, les électrodes ou la carte.
F.29	Perte de flamme en fonctionnement et échec de réallumage.	Si cela se répète, qu'un technicien le vérifie : cela peut être l'alimentation en gaz, la recirculation des fumées, la prise de terre ou l'allumage.
F.61	La vanne gaz ne s'active pas correctement : défaillance du câblage, des bobines ou de la carte.	Faites-le vérifier par un technicien. Vérifiez sur la carte si le câblage de la vanne est correct.
F.62	La vanne gaz tarde à se fermer après l'extinction de la flamme.	Qu'il soit vérifié par un technicien : cela peut être la vanne gaz, l'électrode ou la carte.
F.63	Erreur de mémoire de la carte (EEPROM).	Il est conseillé de vérifier la carte par un technicien.
F.67	La signal de flamme n'est pas valide : défaillance de l'électronique ou de l'ionisation.	Si cela se produit lors de l'allumage, qu'un technicien vérifie la carte et l'ionisation.
F27	Flamme détectée avec la vanne gaz fermée.	C'est une défaillance de sécurité. Qu'un technicien l'examine immédiatement. Cela concerne l'électrode d'ionisation ou la carte.
F26	Courant du moteur pas à pas de la vanne gaz non plausible.	Qu'il soit vérifié par un technicien. Vérifiez la vanne gaz, son câblage ou la carte électronique.
F49	Tension basse sur l'eBUS (ligne du thermostat ou régulateur).	Vérifiez le câblage du thermostat. Si l'avertissement revient, faites-le vérifier par un technicien. Cela concerne la carte de communication.
F64	Erreur dans le système électronique ou dans les sondes.	Qu'il soit vérifié par un technicien. Cela pourrait être lié à la carte électronique ou à un court-circuit dans une sonde de départ ou de retour.
F65	Température du système électronique trop élevée.	Qu'il soit vérifié par un technicien. Cela peut être dû à la chaleur externe sur la plaque ou à une plaque défectueuse.
F20	Limitateur de température de sécurité activé : surchauffe.	Ne la réparez pas encore et encore. Qu'un technicien l'examine. Si l'avertissement revient, cela peut être dû à un manque de circulation d'eau, pas à la carte.

Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.

Données techniques

Vaillant

SKU interne Uniclima: PLC192
Marque: Vaillant
Type de pièce: Vaillant
Unités en stock: 2 unités
État: Reconditionné
Garantie: 1 an
Livraison: 3 à 4 jours ouvrés (France métropolitaine)
Retour: 14 jours

Données de la pièce et documentation disponible

Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.

Sérigraphie de bornes: 21V; 230V~; 7; 8; 9; L; N; 3; 4; 5
Inventaire — Brûleur visible: + 7 8 9 1 L N 3 4 5
Inventaire — Connecteurs visibles mis en évidence: X20, X22, X40, X90
Inventaire — Application indiquée dans l'inventaire: VMW 32/342 4-5 m
Inventaire — Tension visible: 5 V
Inventaire — Code marqué: 0020028476; 0176 0039 V; 0020045430; TC-G1B; TL-G1C; PM-03; Z10007; 0020018299; G40/19
Alimentation: 230 V · 50 Hz
Poids: 360 g · Grossiste
Identification — Désignation marquée: TM-G1C V132_G1C
Identification — Code marqué: 0020028476; 0176 0039 V
Identification — Code marqué: 0020045430; TC-G1B; TL-G1C; PM-03
Identification — Code marqué: Z10007; 0020018299; G40/19
Fiche technique : Serigraphie de bornes: 21V; 230V~; 7; 8; 9; L; N; 3; 4; 5
Données d'inventaire — Brûleur visible: + 7 8 9 1 L N 3 4 5
Données d'inventaire — Connecteurs visibles mis en évidence: X20, X22, X40, X90
Données d'inventaire — Application indiquée dans l'inventaire: VMW 32/342 4-5 m
Données d'inventaire — Tension visible: 5 V
Données d'inventaire — Code marqué: 0020028476; 0176 0039 V; 0020045430; TC-G1B; TL-G1C; PM-03; Z10007; 0020018299; G40/19
Applications en attente de vérification: VMW 32/342 4-5 m — compatibilité annotée ; en attente de confirmation par variante.

Avant d'acheter

À confirmer : Vaillant atmoTEC et turboTEC pro (3-3) et plus (3-5) : VUW 200, 240, 280, 202, 242 et 282 : (même catalogue), qui les relie par la ligne « Тип плати керування » d'une fiche du 0020092371.
Vaillant turboTEC plus VUW 322 et 362 /3-5 :
À confirmer : Vaillant turboTEC plus VU 202 et VU 242 /5-5, et VUW 202, 242, 282 et 322 /5-5 — clair : (son titre indique VMW 242/4-5 M R1). de avec la même liste, vendeur non vérifié.
Vaillant VMW 242/4-5 M R1
Ne pas confondre : 0020028474 — Carte Vaillant v2 pour le VMW 322/4-5 — Seul le dernier chiffre change.
Ne pas confondre : TM-AG1 V132_G1 · TM-G1B V132_G1B — Plaques avec le même 0020045430 (forum) — Autre préfixe : la nôtre est TM-G1C V132
Ne pas confondre : 0020202559 — Carte pour turboTEC et atmoTEC fabriquées depuis avril 2015 — a d'autres paramètres.
utilisent d'autres désignations : comparez le marquage complet.
0020028476 est une carte Vaillant (comme 1 ; sans compter : vendeur non vérifié). Elle est enregistrée comme V1 et V2 ; l'inventaire ne donne pas de version. Aucun des documents ne mentionne TM-G1C V132 ni ne nomme la VMW 32/342. 0020045430 sort comme TM-AG1 et TM-G1B.
Applications enregistrées en attente de confirmation par modèle, variante ou programmation : Vaillant VMW 32/342 4-5 m.

Questions fréquentes

Questions fréquentes : Vaillant

Où se trouve le code de cette carte et quoi d'autre dois-je comparer ?

Sur la plaque elle-même : désignation TM-G1C V132_G1C et code principal 0020028476. Elle porte également 0020045430, G1C0020045430 (circuit), 0176 0039 V, TC-G1B, TL-G1C, PM-03, Z10007, 0020018299 et G40/19. Comparez au moins TM-G1C V132, 0020028476 et G1C0020045430.

Est-ce compatible avec mon Vaillant VMW 32/342 4-5 m ?

La compatibilité de cette variante est en attente de confirmation. Application enregistrée : cette carte pour la VMW 32/342 4-5 m. Aucune des pages que nous avons lues ne mentionne cette chaudière et nous n'avons pas lu de nomenclature officielle de Vaillant avec ce code. Titre la 0020028476 pour la VMW 242/4-5 M R1.

Est-ce compatible avec une Vaillant atmoTEC ou turboTEC ?

La compatibilité de cette variante est en attente de confirmation. à confirmer : atmoTEC et turboTEC pro (3-3) et plus (3-5), VUW 200, 240, 280, 202, 242 et 282. Les deux ajoutent turboTEC plus 322 et 362 /3-5 ; selon et de (vendeur non vérifié), turboTEC plus VU 202 et 242 et VUW 202 à 322 /5-5. Ce n'est pas un éclaté officiel : envoyez-nous depuis Contact une photo de la carte et de la chaudière.

Quelle est la relation entre 0020028476, 0020045430 et 0020092371 ?

ils les mettent ensemble : et (même catalogue) relient 0020028476 avec 0020092371, et avec 0020045430. Nous n'avons lu aucun document du fabricant qui les relie. Notre carte porte les marquages 0020028476 et 0020045430, pas 0020092371.

Avec quelles plaques Vaillant peut-on se tromper ?

Le 0020045430 apparaît comme TM-AG1 V132_G1 (forum, avec turboTEC Pro ; ne mentionne pas la chaudière) et comme TM-G1B V132_G1B ; la nôtre est TM-G1C V132. Donne la 0020028474 v2 pour la VMW 322/4-5 : seul le dernier chiffre change. Sépare la 0020202559 (turboTEC et atmoTEC depuis avril 2015, autres paramètres).

Quels symptômes indiquent cette carte ?

Dans les modèles atmoTEC et turboTEC, l'afficheur s'éteint et la chaudière ne fonctionne pas, souvent après des pics de tension ou des tempêtes. Il y a également des erreurs erratiques, des redémarrages continus, des relais collés ou un blocage total sans codes clairs. Ce ne sont pas des données du fabricant : qu'un technicien le vérifie avant de la remplacer.

Qui doit l'installer ?

Un technicien qualifié. La carte comporte des bornes de 230 V~ (L et N), intègre le contrôle de l'allumage du gaz ; il ajoute que son remplacement nécessite des connaissances en électricité et en sécurité.
