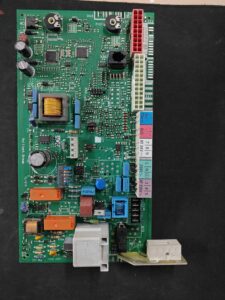

Plaque électronique Vaillant PM-02 · 0020045489 pour turboTEC Plus VMW ES 21/245/4-5 R3

Plaque de contrôle de la chaudière : ses bornes portent une sérigraphie d'alimentation réseau (230 V CA), thermostat d'ambiance (24 V CC ou 230 V CA) et BUS. Avant de la remplacer, vérifiez l'alimentation, le fusible et les connexions.

Type de pièce: Vaillant
État: Reconditionné
SKU interne: PLC179
Garantie: 1 an

TVA incluse ÉPUISÉ

Compatibilité

Chaudières Vaillant compatibles

Vaillant. Une compatibilité vérifiée : Vaillant VMW ES 21/245/4-5 R3 (turboTEC plus).

Compatibilité vérifiée

Modèle de chaudière	Famille	Vérification
Vaillant VMW ES 21/245/4-5 R3 (turboTEC plus)	Vaillant	Contraste

Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp

Guide

Comment vérifier si c'est la pièce de votre chaudière

La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.

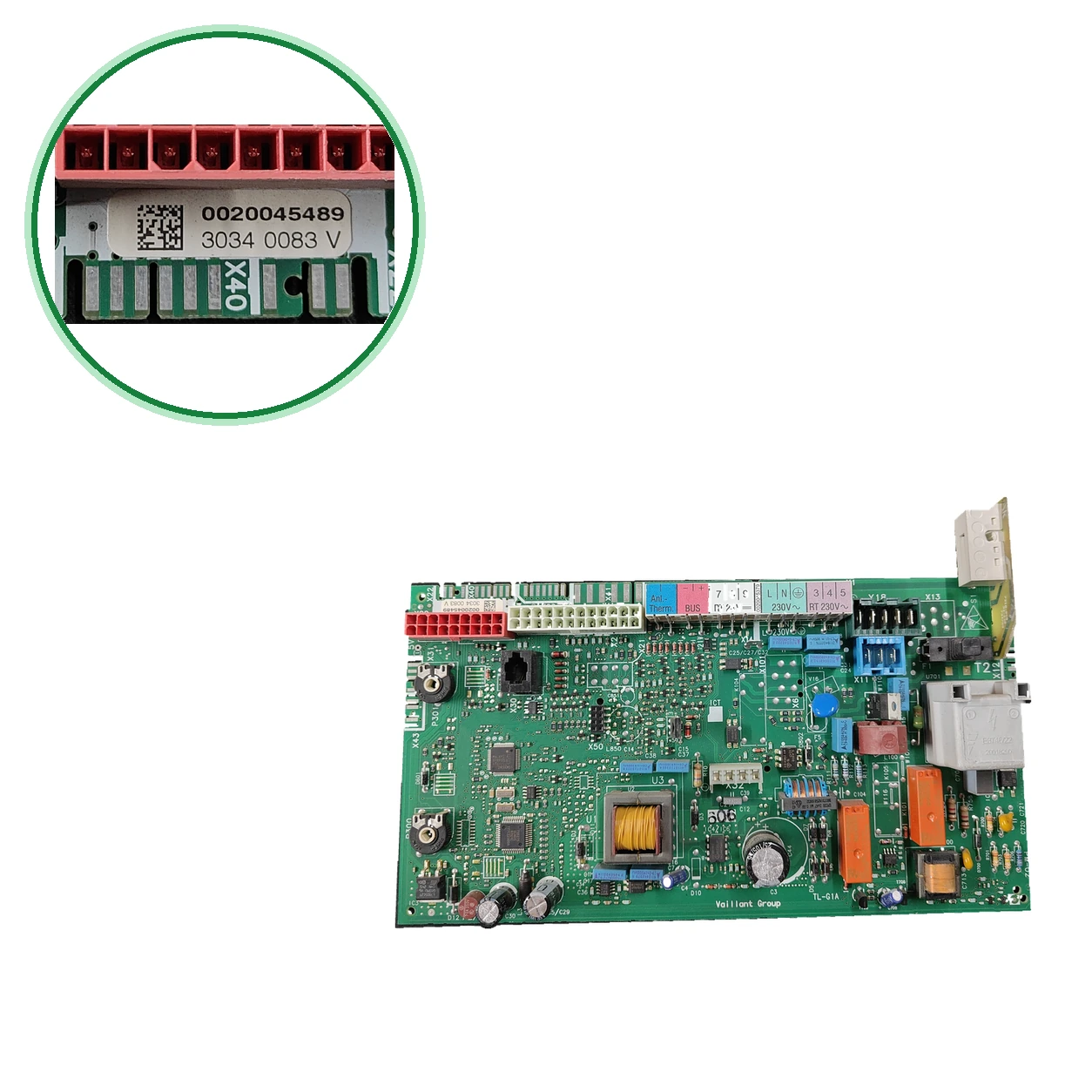

Cherchez sur la plaque le modèle PM-02 et la référence Vaillant 0020045489 ; cette unité indique également 3034 0083 V et 0020045379.
Regardez le code du circuit imprimé : TL-G1A et A1133-G1A.00200453C. Le TL-G1A seul ne suffit pas : une autre carte Vaillant (0020045430) l'embarque également.
Ne la confonds pas avec la 0020136649, la carte que les listes de pièces détachées donnent pour la VMW 21/245/4-5 et les VCW 195/245/4-5 : c'est un autre code.
Vérifiez le modèle de votre chaudière sur sa plaque signalétique : Confirmation enregistrée : la VMW ES 21/245/4-5 R3.
Si vous correspondez, appelez-nous au 911 17 77 77 avec le modèle de votre chaudière.

Diagnostic et codes d'erreur

Symptômes nécessitant un diagnostic sur le Vaillant

Symptômes et pannes fréquentes

01
La chaudière ne démarre pas ou s'éteint, avec l'avertissement F28 ou F29.
Cause : Alimentation en gaz, électrode d'ionisation ou prise de terre.
Faites-le vérifier par un technicien. Ne touchez pas à la vanne gaz.
02
La chaudière détecte une flamme avec la vanne gaz fermée : avis F27.
Cause : Électrode d'ionisation, carte électronique ou électrovanne gaz défectueuse.
C'est un défaut de sécurité. Qu'un technicien le vérifie immédiatement.
03
La chaudière se bloque avec l'avertissement F61 ou F62 : défaut de la vanne gaz ou de la carte électronique.
Cause : Câblage ou vanne gaz défectueux, ou carte électronique avec défaut.
Ne le manipulez pas. Faites-le vérifier par un technicien.
04
La chaudière affiche l'avertissement F63 : défaut de mémoire de l'électronique.
Cause : Carte électronique défectueuse.
Qu'il soit vérifié par un technicien. Il se peut qu'il faille changer la carte électronique.

Codes d'erreur Vaillant nécessitant un diagnostic

Code	Panne	Vérifications techniques
F27	Flamme détectée avec la vanne gaz fermée.	C'est une défaillance de sécurité. Qu'un technicien l'examine immédiatement. Cela concerne l'électrode d'ionisation ou la carte.
F28	Faux d'allumage : l'appareil ne démarre pas après plusieurs tentatives.	Qu'il soit vérifié par un technicien. Vérifiez l'alimentation en gaz, l'électrode d'allumage ou la carte.
F29	Perte de flamme pendant le fonctionnement ; le réallumage échoue.	Qu'il soit vérifié par un technicien. Vérifiez l'alimentation en gaz, l'électrode d'ionisation ou la prise de terre de l'appareil.
F26	Courant du moteur pas à pas de la vanne gaz non plausible.	Qu'il soit vérifié par un technicien. Vérifiez la vanne gaz, son câblage ou la carte électronique.
F49	Tension basse sur l'eBUS (ligne du thermostat ou régulateur).	Vérifiez le câblage du thermostat. Si l'avertissement revient, faites-le vérifier par un technicien. Cela concerne la carte de communication.
F61	Faux dans la régulation de la vanne gaz.	Ne le manipulez pas. Faites-le vérifier par un technicien : cela peut être le câblage de la vanne gaz ou la carte électronique.
F62	Retardement à la fermeture de la vanne gaz : la flamme met du temps à s'éteindre.	Qu'il soit vérifié par un technicien. Cela pourrait être dû à des fuites dans la vanne gaz ou à la carte électronique.
F63	Faux de mémoire (EEPROM) de l'électronique.	Qu'il soit vérifié par un technicien. Il peut être nécessaire de remplacer la carte électronique.
F64	Erreur dans le système électronique ou dans les sondes.	Qu'il soit vérifié par un technicien. Cela pourrait être lié à la carte électronique ou à un court-circuit dans une sonde de départ ou de retour.
F65	Température du système électronique trop élevée.	Qu'il soit vérifié par un technicien. Cela peut être dû à la chaleur externe sur la plaque ou à une plaque défectueuse.
F67	Signal de contrôle de flamme hors limites (0 ou 5 V).	Faites-le vérifier par un technicien. Visez la carte électronique.
F20	Limitateur de température de sécurité activé : surchauffe.	Ne la réparez pas encore et encore. Qu'un technicien l'examine. Si l'avertissement revient, cela peut être dû à un manque de circulation d'eau, pas à la carte.

Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.

Données techniques

Vaillant

SKU interne Uniclima: PLC179
Marque: Vaillant
Type de pièce: Vaillant
Unités en stock: 0 pcs
État: Reconditionné
Garantie: 1 an
Livraison: 3 à 4 jours ouvrés (France métropolitaine)
Retour: 14 jours

Données de la pièce et documentation disponible

Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.

Sérigraphie de bornes: 21V; 230V~; RT24V; RT230V~; BUS
Inventaire — Entrée thermostat RT: 24 V CC 230 V CA
Inventaire — Alimentation réseau: 230 V CA
Inventaire — Tension auxiliaire marquée: 5 V
Inventaire — Fusible sous-composant: F2A 250 V
Inventaire — Sous-composants bleus: 275 V CA
Inventaire — Application indiquée dans l'inventaire: VMW ES 21/245/4-5 R3
Inventaire — Code marqué: 0020045489; 3034 0083 V; 0020045379
Identification — Code marqué: PM-02
Identification — Code marqué: 0020045489; 3034 0083 V
Identification — Code marqué: 0020045379
Fiche technique : Serigraphie de bornes: 21V; 230V~; RT24V; RT230V~; BUS
Données d'inventaire — Entrée thermostat RT: 24 V CC
Données d'inventaire — Alimentation réseau: 230 V CA
Données d'inventaire — Entrée thermostat RT: 230 V CA
Données d'inventaire — Tension auxiliaire marquée: 5 V
Données d'inventaire — Fusible sous-composant: F2A 250 V
Données d'inventaire — Sous-composants bleus: 275 V CA
Données d'inventaire — Application indiquée dans l'inventaire: VMW ES 21/245/4-5 R3
Données d'inventaire — Code marqué: 0020045489; 3034 0083 V; 0020045379
Applications en attente de vérification: VMW ES 21/245/4-5 R3 — compatibilité notée ; en attente de confirmation par variante. Application enregistrée : pour votre produit 10219 (« Carte électronique Vaillant (0020045489) [20136649] ») : turboTEC plus VU 202/5-5 ; turboTEC plus VU 242/5-5 ; turboTEC plus VUW 202/5-5 ; turboTEC plus VUW 242/5-5 ; turboTEC plus VUW 282/5-5 ; turboTEC plus VUW 322/5-5. En attente de contraste avec la documentation du fabricant pour la référence et la variante physique ; cette déclaration commerciale ne certifie pas la compatibilité ni l'interchangeabilité.

Avant d'acheter

Non compatible ou exclus : Vaillant VCW 195/4-5 R1 — Elle utilise une autre carte : 0020136649 (liste des pièces de rechange et catalogue Vaillant). donnait la 0020045489 pour la « VCW DE 195/4-5 R1 »
Ne pas confondre : 0020136649 — Circuit imprimé 0020136649 selon le PDF pour le VMW 21/245/4-5 ; il est listé comme « MODULO VAILLANT 0020136649 » pour le VMW 21/245/4-5 et le 21/245/4-5 R3 ; pour les VCW 195/4-5 R1 et 245/4-5, il apparaît comme « Leiterplatte, Heizwert low NOX » (et catalogue de pièces détachées Vaillant) — C'est un autre code. Citez les deux dans le titre de sa fiche sans expliquer la relation ; aucune autre ne les relie.
Ne pas confondre : 0020045430 — Carte principale Vaillant avec le marquage TL-G1A sur son circuit (dans le forum de réparation d'une atmoTEC pro) — C'est un autre numéro de pièce : le TL-G1A à lui seul n'identifie pas cette carte. Comparez le 0020045489.
0020136649, VMW 21/245/4-5, VCW 195/245/4-5
Pour confirmation : Atelier : VMW ES 21/245/4-5 R3. Externes : et de dan 0020045489 comme plaque Vaillant ; aucune ne l'unit à la VMW et les listes de pièces détachées donnent pour elle et pour la VCW 195/4-5 R1 la 0020136649.

Questions fréquentes

Questions fréquentes : Vaillant

Où se trouve le code de cette carte et quels autres marquages dois-je comparer ?

La carte électronique porte les marquages PM-02, la référence Vaillant 0020045489 et 3034 0083 V ; figure également 0020045379. Le circuit imprimé porte TL-G1A et A1133-G1A.00200453C. Compare d'abord le 0020045489 et le PM-02 avec ceux de ta carte.

Cela convient-il à mon Vaillant VMW ES 21/245/4-5 R3 ?

Oui. Confirmation enregistrée : cette carte (0020045489, PM-02) pour la VMW ES 21/245/4-5 R3. Sans confirmation supplémentaire externe, ce code est associé à cette chaudière : il est listé comme « MODULO VAILLANT 0020136649 » pour la VMW 21/245/4-5 et la 21/245/4-5 R3, et un PDF de pièces détachées indique pour la VMW 21/245/4-5 la carte imprimée 0020136649, qui est un autre code. Compare le code marqué sur ta carte.

Est-ce que la 0020136649 est la même que la 0020045489 ?

sans confirmation supplémentaire, les déclarations équivalentes sont ouvertes. La 0020136649 figure comme « Circuit imprimé » dans le décompte de la VMW 21/245/4-5 (PDF) et comme « Leiterplatte, Heizwert low NOX » dans les listes des VCW 195/4-5 R1 et 245/4-5 ainsi que dans le catalogue de pièces détachées Vaillant. Elle est enregistrée comme « MODULO VAILLANT 0020136649 » pour la VMW 21/245/4-5 et la 21/245/4-5 R3, sans indiquer qu'il s'agit d'un circuit imprimé. Elle cite 0020045489 et [20136649] dans le titre de sa fiche sans expliquer la relation.

Est-ce compatible avec d'autres chaudières Vaillant, comme la VCW 195/4-5 R1 ?

seulement la VMW ES 21/245/4-5 R3 a été confirmée. Un particulier a donné « Steuerung Leiterplatte 0020045489 » pour une VCW DE 195/4-5 R1, mais la liste et le catalogue des pièces de rechange Vaillant indiquent pour la VCW 195/4-5 R1 la 0020136649. Nous ne la considérons pas comme valide : comparez les codes ou appelez le 911 17 77 77.

Que signifient les codes PM-02, TL-G1A et 3034 0083 V ?

PM-02 est le modèle indiqué sur la plaque et 0020045489 sa référence Vaillant. TL-G1A et A1133-G1A.00200453C sont des codes de la carte imprimée. Le TL-G1A n'est pas exclusif : un forum de réparation le mentionne avec le 0020045430, une autre carte Vaillant. sans confirmation supplémentaire ouverte explique 3034 0083 V ni 0020045379.

Qu'est-ce que je dois vérifier avant de l'installer ?

Ses bornes portent une sérigraphie 21V, 230V~, RT24V, RT230V~ et BUS, avec une entrée de thermostat de 24 V CC ou 230 V CA. Note à quel borne va chaque câble et vérifie le fusible F2A 250 V avant de changer la carte.

Qui doit l'installer ?

Un technicien qualifié : la carte fonctionne avec une alimentation de 230 V CA et contrôle une chaudière à gaz. Débranchez la chaudière du réseau avant d'ouvrir le boîtier de commande.
