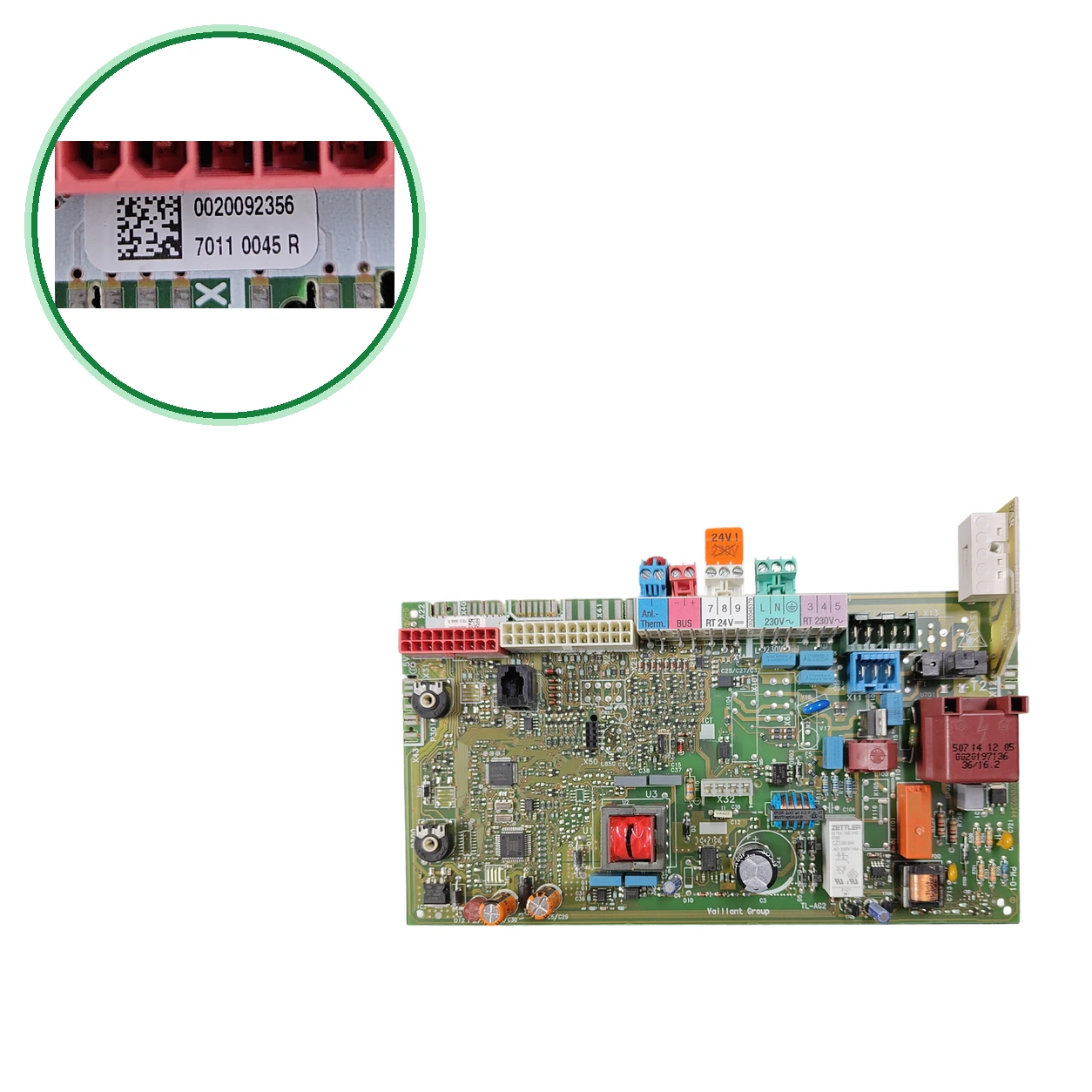

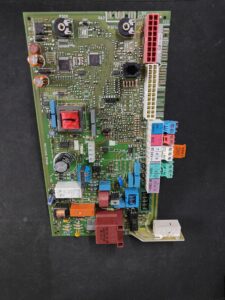

Placa électronique Vaillant TM-AG2 V132_G2 · 0020092356 · Circuit 0020092344

Application à la variante exacte en attente de confirmation. À confirmer : gère l'allumage, la modulation de la flamme, les sécurités et la communication de la chaudière. Celle-ci est équipée d'une réglette avec les marquages RT 24 V, RT 230 V et BUS. Elle est suspectée si la chaudière ne répond pas au panneau, se redémarre ou donne des erreurs erratiques.

Type de pièce: Vaillant
État: Reconditionné
SKU interne: PLC180
Garantie: 1 an

TVA incluse En stock · 2 Uds

Compatibilité

Chaudières Vaillant compatibles

Vaillant. 0 compatibilités vérifiées. Il y a 3 autres modèles que nous sommes encore en train de vérifier.

Modèles en attente de vérification

Ces modèles sont associés à cette référence, mais nous n'avons pas encore terminé de les vérifier, donc nous ne les considérons pas comme compatibles. Si votre chaudière est l'une d'elles, envoyez-nous une photo de la pièce que vous allez remplacer et nous vérifierons avant que vous n'achetiez.

Vaillant VMW 226/3-3	Vaillant	Non confirmé
Vaillant VMW ES 255/4-7 turboTEC Exclusive	Vaillant	Non confirmé
Vaillant VMW ES 21/245/4-5 B3	Vaillant	Non confirmé

Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp

Guide

Comment vérifier si c'est la pièce de votre chaudière

La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.

À confirmer : Cherchez 0020092356 sur votre carte : il est généralement sérigraphié sur le circuit ou sur un autocollant latéral (il se trouve sous le connecteur rouge).
Comparez 0020092344, TM-AG2 V132_G2, PM-01 et 7011 0045 R. Un chiffre de différence (0020092355) est déjà une autre référence.
Vérifiez les barres : RT 24 V~ aux bornes 7-8-9, RT 230 V~ aux bornes 3-4-5 et BUS avec polarité − / + (inventaire de cette unité).
Ne te fie pas seulement au modèle : ils donnent des listes différentes. Regarde le nom complet sur la plaque signalétique.
Des questions ? Envoyez-nous depuis Contact un photo de l'étiquette de votre carte et de la plaque de caractéristiques de la chaudière, ou appelez le 911 17 77 77.

Diagnostic et codes d'erreur

Symptômes nécessitant un diagnostic sur le Vaillant

Symptômes et pannes fréquentes

01
La chaudière ne s'allume pas ou ne répond à aucune commande du panneau frontal.
Cause : entre les symptômes de cette carte. Avant de la remplacer, vérifiez qu'elle reçoit de l'alimentation.
02
Codes d'erreur erratiques et intermittents, ou redémarrages spontanés avec la chaudière en marche.
Cause : À confirmer : les associer à cette carte. Notez les codes et consultez le manuel de votre modèle.
03
On entend des relais collés ou on voit des pistes brûlées ou de l'oxydation dans le circuit.
Cause : À confirmer : les relais collés empêchent le bon fonctionnement du brûleur.
04
La chaudière ne s'allume pas : après trois tentatives sans flamme, le code F.28 s'affiche et elle passe en panne.
Cause : Manque de gaz ou défaut d'allumage, électrodes ou carte défectueuse.
Si cela se répète, qu'un technicien le vérifie. N'essayez pas de le réassembler plusieurs fois de suite.
05
La chaudière s'éteint pendant le fonctionnement et le redémarrage échoue (code F.29).
Cause : Coupure temporaire de gaz, recirculation des gaz, condensats ou prise de terre défectueuse.
Qu'il soit vérifié par un technicien.
06
La vanne gaz ne s'active pas : la chaudière s'arrête avec le code F.61.
Cause : Défaillance dans le câblage ou dans les bobines de la vanne gaz, ou carte défectueuse.
Qu'il soit vérifié par un technicien.

Codes d'erreur Vaillant nécessitant un diagnostic

Code	Panne	Vérifications techniques
F.28	Faux de démarrage : après trois tentatives sans flamme, la chaudière passe en panne.	Si cela se répète, qu'un technicien le vérifie : cela peut être le gaz, les électrodes ou la carte.
F.29	Perte de flamme en fonctionnement et échec de réallumage.	Si cela se répète, qu'un technicien le vérifie : cela peut être l'alimentation en gaz, la recirculation des fumées, la prise de terre ou l'allumage.
F.61	La vanne gaz ne s'active pas correctement : défaillance du câblage, des bobines ou de la carte.	Faites-le vérifier par un technicien. Vérifiez sur la carte si le câblage de la vanne est correct.
F.62	La vanne gaz tarde à se fermer après l'extinction de la flamme.	Qu'il soit vérifié par un technicien : cela peut être la vanne gaz, l'électrode ou la carte.
F.63	Erreur de mémoire de la carte (EEPROM).	Il est conseillé de vérifier la carte par un technicien.
F.67	La signal de flamme n'est pas valide : défaillance de l'électronique ou de l'ionisation.	Si cela se produit lors de l'allumage, qu'un technicien vérifie la carte et l'ionisation.

Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.

Données techniques

Vaillant

SKU interne Uniclima: PLC180
Marque: Vaillant
Type de pièce: Vaillant
Unités en stock: 2 unités
État: Reconditionné
Garantie: 1 an
Livraison: 3 à 4 jours ouvrés (France métropolitaine)
Retour: 14 jours

Données de la pièce et documentation disponible

Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.

Sérigraphie de réglette: 21V; BUS; RT24V; 230V~; RT230V~; L; N
Inventaire — RT 24 V~: bornes 7-8-9
Inventaire — RT 230 V~: bornes 3-4-5
Inventaire — BUS: polarité − / +
Inventaire — Point/étiqueté sur plaque: 5 V
Inventaire — Application indiquée dans l'inventaire: VMW ES 21/245/4-5 B3
Inventaire — Code marqué: 0020092356; 7011 0045 R; 0020092344; TC-AG2; TL-AG2; PM-01; 0020197136; 50714 12 05; 36/16.2; 0020045379
Données (sans fiche du fabricant) — Dimensions: 250 × 165 × 35 mm
Données (sans fiche du fabricant) — Poids: 0,5 kg (: 0,40 kg pour la 0020092344) ·
Identification — Désignation marquée: TM-AG2 V132_G2
Identification — Code marqué: 0020092356; 7011 0045 R
Identification — Code marqué: 0020092344; TC-AG2; TL-AG2; PM-01
Identification — Code marqué: 0020197136; 50714 12 05; 36/16.2
Identification — Code marqué: 0020045379
Fiche technique : Serigraphie de reglette: 21V; BUS; RT24V; 230V~; RT230V~; L; N
Données d'inventaire — RT 24 V~: bornes 7-8-9
Données d'inventaire — RT 230 V~: bornes 3-4-5
Données d'inventaire — BUS: polarité − / +
Données d'inventaire — Point/étiqueté sur plaque: 5 V
Données d'inventaire — Application indiquée dans l'inventaire: VMW ES 21/245/4-5 B3
Données d'inventaire — Code marqué: 0020092356; 7011 0045 R; 0020092344; TC-AG2; TL-AG2; PM-01; 0020197136; 50714 12 05; 36/16.2; 0020045379
Applications en attente de vérification: VMW ES 21/245/4-5 B3 — compatibilité annotée ; en attente de confirmation par variante. Application enregistrée : pour votre produit 10954 (« Carte électronique Vaillant (0020092356) ») : VMW ES 255/4-7. En attente de vérification avec la documentation du fabricant pour la référence et la variante physique ; cette déclaration commerciale ne certifie pas la compatibilité ni l'interchangeabilité.

Avant d'acheter

À confirmer : Symptômes de la liste commerciale, pas d'un manuel de Vaillant : qu'un technicien confirme la panne avant de déclarer la carte défectueuse.
Sans tableau officiel des erreurs lu pour la VMW ES 21/245/4-5 B3 : cette fiche n'associe aucun code d'erreur à la carte.
À confirmer : Vaillant VMW 226/3-3 — (son en es du même vendeur)
Vaillant VMW ES 255/4-7 turboTEC Exclusive — (autre)
Non compatible ou exclus : Vaillant VMW 236/3-5 (ecoTEC plus) — Une liste de pièces détachées vous attribue la carte 0020132764 ; uniquement avec celle-ci.
Ne pas confondre : 0020092355 — Carte Vaillant avec un chiffre différent ; celle-ci est pour l'atmoTEC VC DE 104/4-7 — C'est un autre code ; celle-ci porte PM-01 et 7011 0045 R.
Ne pas confondre : 0020136649 — Carte pour VMW 21/245/4-5 et 255/4-7 ; autre fiche, pour VC/VCW — Pas confirmée comme équivalente à celle-ci.
Ne pas confondre : 0020132764 — Carte de la VMW 236/3-5 selon une liste de pièces détachées — Un autre code ; ce n'est pas 0020092356
À confirmer : 0020136649 sort avec 0020092356, mais une autre fiche la donne pour VC/VCW : ne la considère pas comme équivalente.
dan 0020092356 comme carte Vaillant ; aucun ne l'associe à TM-AG2 V132_G2, aucun éclaté officiel ne la mentionne et ses listes de chaudières se contredisent. Chaudière enregistrée.
Applications enregistrées en attente de confirmation par modèle, variante ou programmation : Vaillant VMW ES 21/245/4-5 B3.

Questions fréquentes

Questions fréquentes : Vaillant

Où se trouve le code 0020092356 sur la carte et quel autre marquage dois-je comparer ?

il est généralement sérigraphié sur le circuit ou sur un autocollant latéral ; il se situe sur l'étiquette sous le connecteur rouge. Comparez également 0020092344, TM-AG2 V132_G2, PM-01 et 7011 0045 R.

Est-ce compatible avec la Vaillant VMW ES 21/245/4-5 B3 ?

La compatibilité de cette variante est en attente de confirmation. À confirmer : Oui. enregistré : la 0020092356 pour la Vaillant VMW 242. Entre, cette carte pour la «VMW 21/245/4-5» (sans ES ni B3) ; aucun éclaté officiel ne la mentionne. Si votre chaudière est une autre, envoyez-nous depuis Contact un photo de l'étiquette et de la plaque de caractéristiques, ou appelez le 911 17 77 77.

Cela vaut-il aussi pour la VMW 236/3-5, la 226/3-3 ou la VMW ES 255/4-7 ?

La compatibilité de cette variante est en attente de confirmation. À confirmer : Non vérifié : chacun la donne une seule. (et son, même vendeur) la donne pour la VMW 236/3-5, 226/3-3 et 21/245/4-5 ; une autre, uniquement pour la VMW ES 255/4-7. Une liste de pièces détachées d'un autre attribue à la VMW 236/3-5 la 0020132764.

Que signifient 0020092356, 0020092344 et TM-AG2 V132_G2 ?

0020092356 est le code Vaillant avec lequel cette carte est vendue. 0020092344 est le code du circuit ; il est donné comme type de la carte « V132_G2 TM-AG2 ». TM-AG2 V132_G2 est la désignation imprimée. Aucun document officiel ne l'explique.

Est-ce que la 0020092355 est la même que la 0020092356 ?

Sans confirmation : qu'ils soient équivalents. on vend la 0020092355 pour l'atmoTEC VC DE 104/4-7 ainsi que 0020092344, le même code de circuit que possède cette unité. Mais le code principal diffère d'un chiffre : traite-la comme une autre référence.

Est-elle équivalente à la 0020136649 qui apparaît dans certains ?

À confirmer : comme « Référence OEM » à côté de 0020092356 et de la citation dans « Modellkompatibilität ». Mais elle est vendue pour les VMW 21/245/4-5 et 255/4-7 et une fiche allemande l'assigne aux chaudières VC/VCW. Ils se contredisent : ne la considère pas comme équivalente.

Qui doit l'installer et faut-il ajuster quelque chose ?

À confirmer : Un technicien qualifié : c'est la carte de contrôle d'une chaudière à gaz avec 230 V. cela exige des connaissances techniques et de couper l'alimentation avant de toucher les câbles ; un vendeur se limite aux installateurs. Pour cette carte, il n'y a pas d'instructions propres lues : celles de Vaillant pour les cartes de rechange d'autres familles (ecoVIT, ecoCOMPACT, auroCOMPACT, ecoTEC classic) demandent de déconnecter la chaudière du réseau et d'ajuster la nouvelle avec le système DIA (d.x). Suivez le manuel de votre chaudière.
