Carte électronique Vaillant PCB 734629 · Pour la chaudière VMW ES 240/3

Application à la variante exacte en attente de confirmation. C'est la carte électronique de la chaudière : dans cette unité, elle comporte les bornes L, N, 3, 4, 5, 7, 8 et 9 et un relais de 10 A.

Type de pièce: Vaillant
État: Reconditionné
SKU interne: PLC171
Garantie: 1 an

TVA incluse En stock · 1 Uds

Compatibilité

Chaudières Vaillant compatibles

Vaillant. 0 compatibilités vérifiées. Il y a 3 autres modèles que nous sommes encore en train de vérifier.

Modèles en attente de vérification

Ces modèles sont associés à cette référence, mais nous n'avons pas encore terminé de les vérifier, donc nous ne les considérons pas comme compatibles. Si votre chaudière est l'une d'elles, envoyez-nous une photo de la pièce que vous allez remplacer et nous vérifierons avant que vous n'achetiez.

Vaillant Thermo Compact 637E et Turbomax Plus 837E	Vaillant	Non confirmé
Vaillant VUW (série)	Vaillant	Non confirmé
Vaillant VMW ES 240/3	Vaillant	Non confirmé

Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp

Guide

Comment vérifier si c'est la pièce de votre chaudière

La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.

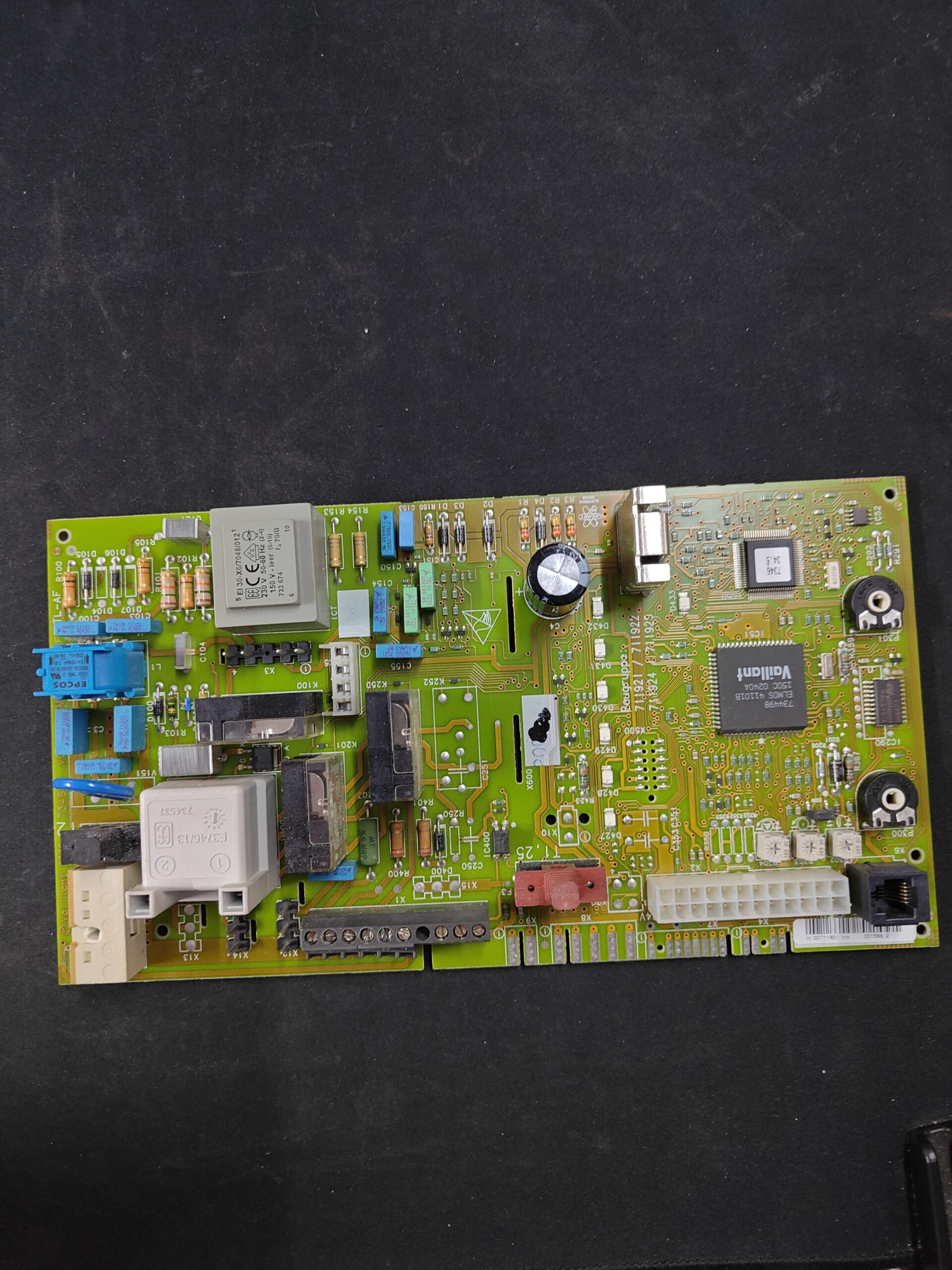

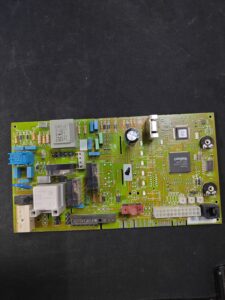

Regarde la face de soudure de ta carte : elle doit comporter les inscriptions 734629, 1600-30, BM-AF et BC-AF. Vérifie également qu'elle ait les bornes L, N, 3, 4, 5, 7, 8 et 9 ainsi qu'un relais de 10 A.
Comparez également les codes marqués : 001596 2, 734498, 7346 34.5 et 00 00711921 008.
Confirmez le type de votre chaudière sur sa plaque de caractéristiques, en bas de l'appareil (selon le manuel d'utilisation de Vaillant).
Ne considère pas le 734629 et le 0020034604 comme identiques : dans les pages lues, ils ne se rejoignent pas. Compare toujours les codes imprimés.
coïncident, appelez-nous au 911 17 77 77 avec le modèle de votre chaudière. Des questions ? Envoyez-nous depuis Contactez-nous une photo de la plaque et de la plaque des caractéristiques de la chaudière.

Diagnostic et codes d'erreur

Symptômes nécessitant un diagnostic sur le Vaillant

Symptômes et pannes fréquentes

01
La chaudière ne s'allume pas : après trois tentatives sans flamme, le code F.28 s'affiche et elle passe en panne.
Cause : Manque de gaz ou défaut d'allumage, électrodes ou carte défectueuse.
Si cela se répète, qu'un technicien le vérifie. N'essayez pas de le réassembler plusieurs fois de suite.
02
La chaudière s'éteint pendant le fonctionnement et le redémarrage échoue (code F.29).
Cause : Coupure temporaire de gaz, recirculation des gaz, condensats ou prise de terre défectueuse.
Qu'il soit vérifié par un technicien.
03
La vanne gaz ne s'active pas : la chaudière s'arrête avec le code F.61.
Cause : Défaillance dans le câblage ou dans les bobines de la vanne gaz, ou carte défectueuse.
Qu'il soit vérifié par un technicien.
04
La chaudière n'arrive pas à s'allumer : tentatives d'allumage sans succès.
Cause : Gaz insuffisant ou air dans le tuyau, électrode ou câble d'allumage, allumeur électronique ou système électronique défectueux.
Pressez le bouton Reset une fois. Si elle ne démarre pas, faites-la vérifier par un technicien.
05
La chaudière s'éteint pendant l'utilisation et ne se rallume pas.
Cause : Coupure de gaz ou défaut d'allumage. La carte électronique peut être impliquée.
Vérifiez que la vanne gaz est ouverte et éteignez puis rallumez la chaudière une fois. Si cela se répète, faites-le vérifier par un technicien.
06
La chaudière cesse de fonctionner et affiche un code de défaut électronique.
Cause : Faux électronique de la carte ou de la connexion de la vanne gaz.
Notez le code de l'afficheur et faites-le vérifier par un technicien.
07
La chaudière affiche un avertissement de flamme avec le brûleur éteint.
Cause : Signal de flamme avec le brûleur éteint : plaque, électrode ou vanne gaz.
Éteignez et rallumez une fois et vérifiez l'approvisionnement en gaz. Si cela se reproduit, faites-le vérifier par un technicien.
08
La chaudière se bloque après plusieurs tentatives d'allumage.
Cause : Manque de gaz, électrode d'allumage défectueuse ou allumage électronique défectueux.
Vérifiez qu'il y a du gaz. S'il se répète, qu'un technicien le vérifie.

Codes d'erreur Vaillant nécessitant un diagnostic

Code	Panne	Vérifications techniques
F.28	Faux de démarrage : après trois tentatives sans flamme, la chaudière passe en panne.	Si cela se répète, qu'un technicien le vérifie : cela peut être le gaz, les électrodes ou la carte.
F.29	Perte de flamme en fonctionnement et échec de réallumage.	Si cela se répète, qu'un technicien le vérifie : cela peut être l'alimentation en gaz, la recirculation des fumées, la prise de terre ou l'allumage.
F.61	La vanne gaz ne s'active pas correctement : défaillance du câblage, des bobines ou de la carte.	Faites-le vérifier par un technicien. Vérifiez sur la carte si le câblage de la vanne est correct.
F.62	La vanne gaz tarde à se fermer après l'extinction de la flamme.	Qu'il soit vérifié par un technicien : cela peut être la vanne gaz, l'électrode ou la carte.
F.63	Erreur de mémoire de la carte (EEPROM).	Il est conseillé de vérifier la carte par un technicien.
F.67	La signal de flamme n'est pas valide : défaillance de l'électronique ou de l'ionisation.	Si cela se produit lors de l'allumage, qu'un technicien vérifie la carte et l'ionisation.
F.20	Le limiteur de sécurité a été activé en raison de la température : la sonde de départ ou de retour a dépassé le maximum.	Vérifiez qu'il y a de l'eau dans le circuit et que la pompe circule. Si la sonde de départ est mal connectée ou défectueuse, faites-la vérifier par un technicien.
F.27	Il y a un signal de flamme avec le brûleur éteint.	Qu'il soit vérifié par un technicien : il peut y avoir une vanne gaz qui ne se ferme pas ou un contrôleur de flamme défectueux.
F.60	Fuite de la vanne gaz : câble de la vanne en court-circuit, ou vanne ou carte principale défectueuse.	Qu'il soit vérifié par un technicien. Si la vanne et son câblage sont en bon état, cela peut être la carte.
F64	Faux de l'électronique ou d'une sonde.	Vérifiez les connexions des sondes. Si cela se répète, notez-le sur la carte : qu'un technicien vérifie.
F65	L'électronique est trop chaude.	Ventilez la zone où se trouve la chaudière. Si cela se répète, faites-le vérifier par un technicien.
F00	Interruption de la sonde de température de départ.	Vérifiez la connexion de la sonde. Si le câble est en bon état, visez la sonde ou la carte. Un technicien le vérifiera.
F01	Interruption de la sonde de température de retour.	Vérifiez la connexion de la sonde. Si le câble est en bon état, visez la sonde ou la carte. Un technicien le vérifiera.

Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.

Données techniques

Vaillant

SKU interne Uniclima: PLC171
Marque: Vaillant
Type de pièce: Vaillant
Unités en stock: 1 unité
État: Reconditionné
Garantie: 1 an
Livraison: 3 à 4 jours ouvrés (France métropolitaine)
Retour: 14 jours

Données de la pièce et documentation disponible

Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.

Inventaire — Marquages de plaque: GND, 24 V et 5 V
Inventaire — Bornes visibles: L, N, 3, 4, 5, 7, 8 et 9
Inventaire — Relais monté: 10 A; 250 V~
Inventaire — Condensateur EPCOS monté: B32922; classe X2; 275 V~
Inventaire — CI ELMOS monté: H1101B, lecture photographique 41101B, lecture alternative photographique
Inventaire — PCB côté soudure: 1600-30; 734629; BM-AF; BC-AF
Inventaire — Application indiquée dans l'inventaire: VMW ES 240/3
Inventaire — Code marqué: 00 00711921 008; 001596 2; 7346 34.5
Identification — Code marqué: 001596 2
Identification — Code marqué: 734498
Identification — Code marqué: 7346 34.5
Données d'inventaire — Marquages de plaque: GND, 24 V et 5 V
Données d'inventaire — Bornes visibles: L, N, 3, 4, 5, 7, 8 et 9
Données d'inventaire — Relais monté: 10 A; 250 V~
Données d'inventaire — Condensateur EPCOS monté: B32922; classe X2; 275 V~
Données d'inventaire — CI ELMOS monté: H1101B, lecture photographique
Données d'inventaire — CI ELMOS monté: 41101B, lecture alternative photographique
Données d'inventaire — PCB côté soudure: 1600-30; 734629; BM-AF; BC-AF
Données d'inventaire — Application indiquée dans l'inventaire: VMW ES 240/3
Données d'inventaire — Code marqué: 00 00711921 008; 001596 2; 7346 34.5
Référence enregistrée: 734629
Modèle enregistré: PCB 734629
Marquages supplémentaires: PCB 1600-30; 734629 BM-AF/BC-AF; codes 00 00711921 008, 001596 2 et 7346 34.5; CI 734498; ELMOS marqué H1101B ou 41101B; condensateur EPCOS B32922, classe X2.
Applications en attente de vérification: VMW ES 240/3 — compatibilité citée ; en attente de confirmation par variante. Déclaration commerciale, consultée le 24/10/2026 : Vaillant VMW ES 242-5, pour 734629. En attente de confirmation documentaire du fabricant ; ne pas étendre à d'autres versions.

Avant d'acheter

Vaillant Thermo Compact 637E et Turbomax Plus 837E — avec le 734629 : (637E et 837E) et (Turbomax Thermocompact, dans le titre)
À confirmer : Vaillant VUW (série) — avec le 734629 (« VUW MAIN PCB », sans liste de modèles). Le 130805 ou le 0020034604 apparaissent pour Thermocompact, Turbomax et Aqua Plus ; pour Turbomax Plus.
Non compatible ou exclu à l'origine : VUW FR 240-3 — Son manuel d'installation (FR02 09/2000) cite une autre carte : 130473 (ligne « Er.7 Platine 130473 »)
Ne pas confondre : 0020034604 — Carte Vaillant qui est proposée comme substitut du 130805 (Turbomax, Thermocompact, séries VU/VUW) — Dans la documentation, aucune ne l'associe au 734629 : comparez les références avant de commander.
Dans les pages lues, il n'est pas expliqué le 734498, le 001596 2, le 7346 34.5 ni le 00 00711921 008. Compare-les avec ceux de ta carte.
734629 est une carte Vaillant ; sans éclaté officiel. Non confirmé : la VMW ES 240/3 exacte : il y a des manuels de la VMW ES 240/3-3M et une fiche de la VMW ES 240-3, sans données de la carte. Elle est confirmée. liste le 0020034604 pour la VMW 240-3.
Applications enregistrées en attente de confirmation par modèle, variante ou programmation : Vaillant VMW ES 240/3.
