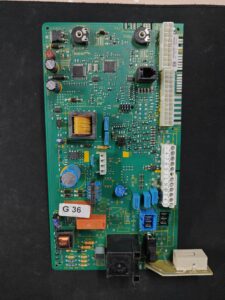

Placa électronique Vaillant TL-AB PM-03 · 0020013352 · VMW ES 242/3-5 M et VMW ES 242/3-3 M
Carte électronique ou centrale de contrôle de la chaudière Vaillant. C'est l'une des pièces à vérifier lorsque la chaudière ne s'allume pas, ne répond pas au thermostat ou redémarre seule, après avoir vérifié l'alimentation et les connexions.
- Type de pièce
- Vaillant
- État
- Reconditionné
- Référence catalogue
- 0020013352
- Garantie
- 1 an
Chaudières Vaillant compatibles avec la référence 0020013352
Vaillant avec la référence 0020013352. Une compatibilité vérifiée : Vaillant VMW ES 242/3-3 M. Il y a 2 autres modèles que nous sommes encore en train de vérifier.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Vaillant VMW ES 242/3-3 M | Vaillant | Contraste |
Modèles en attente de vérification
Ces modèles sont associés à cette référence, mais nous n'avons pas encore terminé de les vérifier, donc nous ne les considérons pas comme compatibles. Si votre chaudière est l'une d'elles, envoyez-nous une photo de la pièce que vous allez remplacer et nous vérifierons avant que vous n'achetiez.
| Vaillant VMW ES 242/2-5 | Vaillant | Non confirmé |
|---|---|---|
| Vaillant VMW ES 242/3-5 M | Vaillant | Non confirmé |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence 0020013352 est la pièce de votre chaudière ?
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.

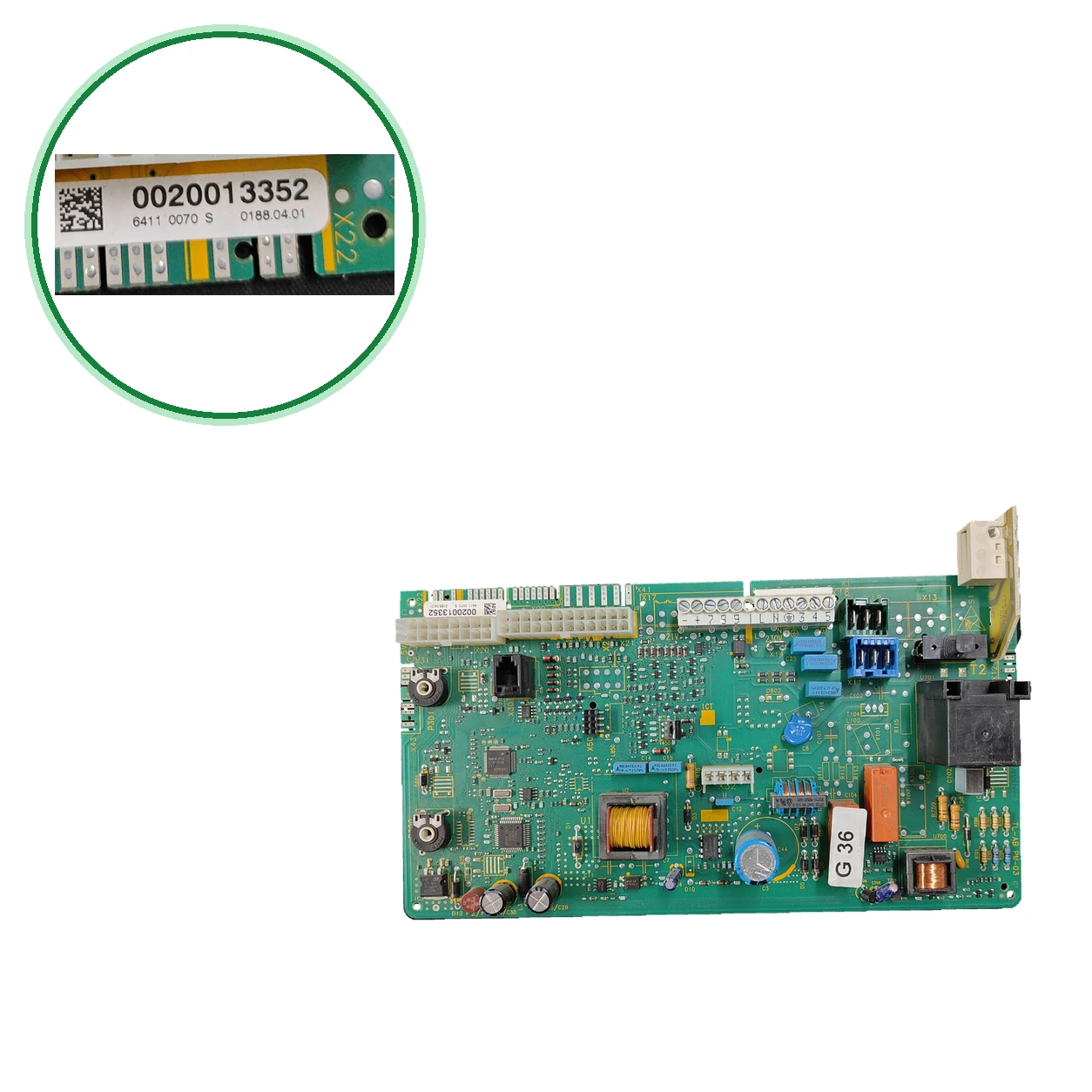

- Cherchez sur votre carte le code 0020013352 et comparez-le avec le nôtre. Le nôtre indique également 0020018223 et le circuit TL-AB PM-03.
- Regarde sur la plaque signalétique que ta chaudière est une Vaillant VMW ES 242/3-5 M ou VMW ES 242/3-3 M, les deux confirmées. La VMW ES 242/2-5 n'est mentionnée que.
- À confirmer : Ne la confonds pas avec la 0020035443 (pour la VMW 242/4-5 M R1) et ne te fie pas au 00712025, qui apparaît seulement dans un titre.
- Si vous correspondez, appelez-nous au 911 17 77 77 avec le modèle de votre chaudière et nous vous la réservons.
Symptômes nécessitant un diagnostic sur le Vaillant 0020013352
Symptômes et pannes fréquentes
- 01
La chaudière ne s'allume pas ou ne répond à aucun ordre du thermostat.
Cause : Il est mentionné parmi les signes de changement de la carte 0020013352 ; faites-le diagnostiquer par un technicien.
- 02
Codes d'erreur erratiques à l'écran ou redémarrages continus
Cause : Autres deux signaux associés à la carte.
- 03
Relais collés ou pistes brûlées dans le circuit
Cause : Avarie que l'on attribue à la carte électronique.
- 04
Sans signe de vie ou écran éteint après une surtension
Cause : Il le cite le même vendeur comme motif pour changer la carte.
- 05
La chaudière ne s'allume pas : après trois tentatives sans flamme, le code F.28 s'affiche et elle passe en panne.
Cause : Manque de gaz ou défaut d'allumage, électrodes ou carte défectueuse.
Si cela se répète, qu'un technicien le vérifie. N'essayez pas de le réassembler plusieurs fois de suite.
- 06
La chaudière s'éteint pendant le fonctionnement et le redémarrage échoue (code F.29).
Cause : Coupure temporaire de gaz, recirculation des gaz, condensats ou prise de terre défectueuse.
Qu'il soit vérifié par un technicien.
- 07
La vanne gaz ne s'active pas : la chaudière s'arrête avec le code F.61.
Cause : Défaillance dans le câblage ou dans les bobines de la vanne gaz, ou carte défectueuse.
Qu'il soit vérifié par un technicien.
Codes d'erreur Vaillant nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F.28 | Faux de démarrage : après trois tentatives sans flamme, la chaudière passe en panne. | Si cela se répète, qu'un technicien le vérifie : cela peut être le gaz, les électrodes ou la carte. |
| F.29 | Perte de flamme en fonctionnement et échec de réallumage. | Si cela se répète, qu'un technicien le vérifie : cela peut être l'alimentation en gaz, la recirculation des fumées, la prise de terre ou l'allumage. |
| F.61 | La vanne gaz ne s'active pas correctement : défaillance du câblage, des bobines ou de la carte. | Faites-le vérifier par un technicien. Vérifiez sur la carte si le câblage de la vanne est correct. |
| F.62 | La vanne gaz tarde à se fermer après l'extinction de la flamme. | Qu'il soit vérifié par un technicien : cela peut être la vanne gaz, l'électrode ou la carte. |
| F.63 | Erreur de mémoire de la carte (EEPROM). | Il est conseillé de vérifier la carte par un technicien. |
| F.67 | La signal de flamme n'est pas valide : défaillance de l'électronique ou de l'ionisation. | Si cela se produit lors de l'allumage, qu'un technicien vérifie la carte et l'ionisation. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche technique : Vaillant 0020013352
- Référence catalogue
- 0020013352
- SKU interne Uniclima
- PLC176
- Marque
- Vaillant
- Type de pièce
- Vaillant
- Unités en stock
- 7 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Inventaire — Application indiquée dans l'inventaire
- VMW ES 242/3-5 M
- Identification — Désignation marquée
- TL-AB PM-03
- Identification — Code marqué
- 0020013352
- Identification — Code marqué
- 0020018223
- Identification — Code marqué
- TL-AB PM-03
- Données d'inventaire — Application indiquée dans l'inventaire
- VMW ES 242/3-5 M
- Applications en attente de vérification
- VMW ES 242/3-5 M — compatibilité annotée ; en attente de confirmation par variante. Application enregistrée : pour votre produit 10218 (« Carte électronique Vaillant (0020013352) ») : turboTEC VMW ES 242/3-5 M ; turboTEC VMW ES 202/3-5 M ; turboTEC VMW ES 282/3-5 M ; turboTEC VMW ES 322/3-5 M ; turboTEC VMW ES 362/3-5 M. En attente de contraste avec la documentation du fabricant pour la référence et la variante physique ; cette déclaration commerciale ne certifie pas la compatibilité ni l'interchangeabilité.
- Ce sont des textes commerciaux, pas un tableau officiel de Vaillant : ils ne donnent pas de codes d'erreur de la chaudière.
- Vaillant VMW ES 242/2-5 — 1 origine : (sa fiche technique et la)
- Non compatible ou exclus : Vaillant VMW 242/4-5 M R1 — avec une autre carte : 0020035443
- Ne pas confondre : 0020035443 — Carte Vaillant compatible avec la VMW 242/4-5 M R1 — Un autre code et un autre modèle de chaudière : le nôtre marque 0020013352.
- Ne pas confondre : 00712025 — Code qui apparaît uniquement dans le titre d'une fiche, à côté de « VMW 242/2-3 R1 » — La fiche ne l'explique pas et son tableau donne le 0020013352 pour la VMW ES 242/3-5 M.
- Parmi les trois codes de la pièce, seul le 0020013352 apparaît. Compare également le 0020018223 et le TL-AB PM-03 avec ta carte.
- et ils unissent le 0020013352 à une plaque Vaillant ; à un panneau de contrôle TURBOTEC. Sans décomposition officielle ; seulement la première citation le VMW ES 242/3-5 M. Le titre de sa fiche liste 00712025 pour une autre chaudière.
- Applications enregistrées en attente de confirmation par modèle, variante ou programmation : Vaillant VMW ES 242/3-5 M.
Questions fréquentes : vaillant 0020013352
Où se trouve le code de cette carte et quels autres marquages dois-je comparer ?
Cela convient-il à mon Vaillant VMW ES 242/3-5 M ou VMW ES 242/3-3 M ?
Est-ce compatible avec la VMW ES 242/2-5 ou d'autres chaudières VMW ?
Quelle est la différence entre 0020013352, 0020018223 et TL-AB PM-03 ?
Est-ce la même carte que la 0020035443 ou le 00712025 qui apparaissent dans certains cas ?
Quels symptômes indiquent cette carte ?
Qui doit monter cette carte et que doit-on vérifier avant ?
