Placa électronique Vaillant PM-02 · 734766 · 00712027 pour VMW ES 242 2-5 R3

Application à la variante exacte en attente de confirmation. Carte électronique de contrôle avec transformateur, relais et bornes de 230 V. Les codes d'erreur erratiques, les redémarrages soudains, les relais collés ou les pistes brûlées sont des signes qui nécessitent un diagnostic ; ils ne confirment pas à eux seuls la panne de cette carte.

Type de pièce: Vaillant
État: Reconditionné
SKU interne: PLC183
Garantie: 1 an

TVA incluse En stock · 9 Uds

Compatibilité

Chaudières Vaillant compatibles

Vaillant. 0 compatibilités vérifiées. Il y a 6 autres modèles que nous sommes encore en train de vérifier.

Modèles en attente de vérification

Ces modèles sont associés à cette référence, mais nous n'avons pas encore terminé de les vérifier, donc nous ne les considérons pas comme compatibles. Si votre chaudière est l'une d'elles, envoyez-nous une photo de la pièce que vous allez remplacer et nous vérifierons avant que vous n'achetiez.

Vaillant VMW 24/282-5 R1	Vaillant	Non confirmé
Vaillant VMI 280-7	Vaillant	Non confirmé
Vaillant VMI 320-7	Vaillant	Non confirmé
Vaillant VMW 282/2-5 R1	Vaillant	Non confirmé
Vaillant Turbomax Plus 824E / 828E	Vaillant	Non confirmé
Vaillant VMW ES 242 2-5 R3	Vaillant	Non confirmé

Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp

Guide

Comment vérifier si c'est la pièce de votre chaudière

La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.

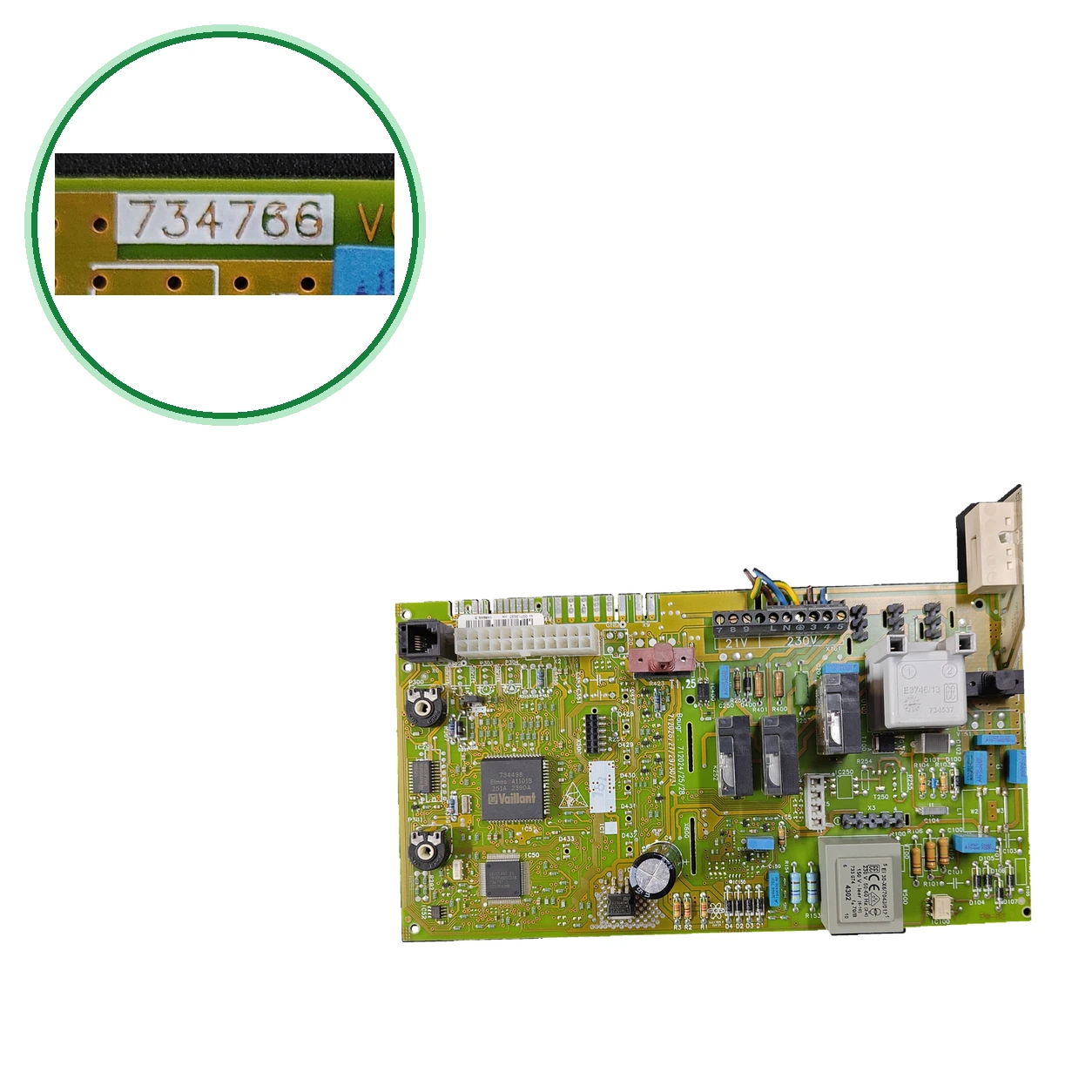

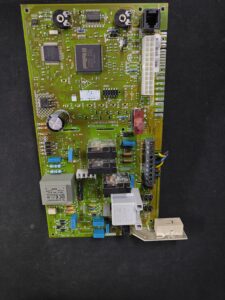

Regarde le circuit imprimé de ta carte : il doit porter les marquages 734766, V064E et le modèle PM-02.
Cherchez l'étiquette avec 00712027 et comparez-la ; TC-AE et TL-AE/66 doivent également être marqués sur la plaque.
Dans le décompte de la VMW 242/2-5 R3, le code 0020034604 figure comme support du circuit imprimé. Il n'est pas sur l'étiquette de cette carte : compare toujours 734766 et 00712027.
coïncident, appelez-nous au 911 17 77 77 avec le modèle de votre chaudière et nous vous la réservons.

Diagnostic et codes d'erreur

Symptômes nécessitant un diagnostic sur le Vaillant

Symptômes et pannes fréquentes

01
Codes d'erreur erratiques sur l'afficheur sans cause apparente.
Cause : À confirmer : pour la carte 00712027.
02
Redémarrages soudains pendant le fonctionnement quotidien.
Cause : C'est un autre symptôme qui est attribué à la carte.
03
Relais collés ou pistes brûlées sur le circuit imprimé.
Cause : On peut le voir à l'œil nu : regarde l'état des relais et des pistes.
04
La chaudière ne s'allume pas ou ne répond à aucun ordre du panneau de contrôle.
Cause : pour la carte 00712027 (VMI 280-7). Vérifiez d'abord que la tension arrive à la carte.
05
La chaudière ne s'allume pas : après trois tentatives sans flamme, le code F.28 s'affiche et elle passe en panne.
Cause : Manque de gaz ou défaut d'allumage, électrodes ou carte défectueuse.
Si cela se répète, qu'un technicien le vérifie. N'essayez pas de le réassembler plusieurs fois de suite.
06
La chaudière s'éteint pendant le fonctionnement et le redémarrage échoue (code F.29).
Cause : Coupure temporaire de gaz, recirculation des gaz, condensats ou prise de terre défectueuse.
Qu'il soit vérifié par un technicien.
07
La vanne gaz ne s'active pas : la chaudière s'arrête avec le code F.61.
Cause : Défaillance dans le câblage ou dans les bobines de la vanne gaz, ou carte défectueuse.
Qu'il soit vérifié par un technicien.
08
La chaudière n'arrive pas à s'allumer : tentatives d'allumage sans succès.
Cause : Gaz insuffisant ou air dans le tuyau, électrode ou câble d'allumage, allumeur électronique ou système électronique défectueux.
Pressez le bouton Reset une fois. Si elle ne démarre pas, faites-la vérifier par un technicien.
09
La chaudière ne s'allume pas : elle ne détecte pas la flamme lors de la phase d'allumage.
Cause : Pression de gaz basse, électrode ou transformateur d'allumage défectueux, ou air dans l'alimentation en gaz.
Appuyer sur la touche de suppression des pannes pendant plus de 3 secondes (maximum 3 fois, selon le manuel). Si elle ne s'allume toujours pas, faites-la vérifier par un technicien.
10
La flamme s'éteint pendant le fonctionnement et le rallumage échoue.
Cause : Alimentation en gaz interrompue ou mise à la terre défectueuse.
Qu'il soit vérifié par un technicien.

Codes d'erreur Vaillant nécessitant un diagnostic

Code	Panne	Vérifications techniques
F.28	Faux de démarrage : après trois tentatives sans flamme, la chaudière passe en panne.	Si cela se répète, qu'un technicien le vérifie : cela peut être le gaz, les électrodes ou la carte.
F.29	Perte de flamme en fonctionnement et échec de réallumage.	Si cela se répète, qu'un technicien le vérifie : cela peut être l'alimentation en gaz, la recirculation des fumées, la prise de terre ou l'allumage.
F.61	La vanne gaz ne s'active pas correctement : défaillance du câblage, des bobines ou de la carte.	Faites-le vérifier par un technicien. Vérifiez sur la carte si le câblage de la vanne est correct.
F.62	La vanne gaz tarde à se fermer après l'extinction de la flamme.	Qu'il soit vérifié par un technicien : cela peut être la vanne gaz, l'électrode ou la carte.
F.63	Erreur de mémoire de la carte (EEPROM).	Il est conseillé de vérifier la carte par un technicien.
F.67	La signal de flamme n'est pas valide : défaillance de l'électronique ou de l'ionisation.	Si cela se produit lors de l'allumage, qu'un technicien vérifie la carte et l'ionisation.
F.20	Le limiteur de sécurité a été activé en raison de la température : la sonde de départ ou de retour a dépassé le maximum.	Vérifiez qu'il y a de l'eau dans le circuit et que la pompe circule. Si la sonde de départ est mal connectée ou défectueuse, faites-la vérifier par un technicien.
F.27	Il y a un signal de flamme avec le brûleur éteint.	Qu'il soit vérifié par un technicien : il peut y avoir une vanne gaz qui ne se ferme pas ou un contrôleur de flamme défectueux.
F.60	Fuite de la vanne gaz : câble de la vanne en court-circuit, ou vanne ou carte principale défectueuse.	Qu'il soit vérifié par un technicien. Si la vanne et son câblage sont en bon état, cela peut être la carte.
F.13	Court-circuit dans le capteur de température du accumulateur.	Qu'il soit vérifié par un technicien : cela peut être le capteur de l'accumulateur ou son câblage. Avec un capteur défectueux, l'accumulateur ne se recharge pas à temps.

Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.

Données techniques

Vaillant

SKU interne Uniclima: PLC183
Marque: Vaillant
Type de pièce: Vaillant
Unités en stock: 9 unités
État: Reconditionné
Garantie: 1 an
Livraison: 3 à 4 jours ouvrés (France métropolitaine)
Retour: 14 jours

Données de la pièce et documentation disponible

Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.

Code observé sur l'étiquette: 00712027
Code-barres sur étiquette: 92 00712027 008 148646 3
Circuit intégré: 734498; ELMOS 41101B; 251A 2390A
Potentiomètre: PIHER; Espagne
Marquages de plaque: 734766; PM-02; V064; TM-AE; TC-AE; TL-AE/66
Optocoupleur: MOC3052
Bornières/connections marquées: 21 V; 230 V; 7-8-9-L-N-3-4-5
Transformateur monté: 230 V~; 50-60 Hz
Marquage PCB: 734766; V064E
Fusibles de la boîte de commande (VMW 242/2-5 R3) — Fusible: 2,0 A T2H · ref. 0020067507 · Despèce VMW 242/2-5 R3
Fusibles de la boîte de commande (VMW 242/2-5 R3) — Fusible: 1,25 AT · ref. 251961 · Despèce VMW 242/2-5 R3
Identification — Code observé sur l'étiquette: 00712027
Identification — Code-barres sur l'étiquette: 92 00712027 008 148646 3
Identification — Circuit intégré: 734498; ELMOS 41101B; 251A 2390A
Identification — Marquages de plaque: 734766; PM-02; V064; TM-AE; TC-AE; TL-AE/66
Identification — Marquage PCB: 734766; V064E
Potentiomètre: PIHER; Espagne
Fiche technique : Optoacoplador: MOC3052
Fiche technique : Borneros/connections marqués: 21 V; 230 V; 7-8-9-L-N-3-4-5
Fiche technique : Transformateur monté: 230 V~; 50-60 Hz
Applications en attente de vérification: aucun modèle de chaudière compatible n'est indiqué ; aucun n'est attribué. Compatibilité en attente de confirmation avec identifiable.

Avant d'acheter

À confirmer : Ces symptômes proviennent du texte commercial, pas d'un document technique : ils ne suffisent pas à déclarer la carte défectueuse.
Vaillant VMW 24/282-5 R1 — 1 origine : (00712027)
Vaillant VMI 280-7 : et de (00712027)
Vaillant VMI 320-7 — 1 origine : (00712027)
Vaillant VMW 282/2-5 R1 — 1 origine : (00712027)
À confirmer : Vaillant Turbomax Plus 824E / 828E — 1 origine avec 734766 (B2B). 130806, qui est lié à 734766, figure comme PCB de Turbomax Plus dans le catalogue de Vaillant et dans d'autres, sans 734766.
Ne pas confondre : 0020034604 — «Support de circuit imprimé» dans le schéma de la VMW 242/2-5 R3 (pos. 11, boîtier de commande) — Ne figure pas sur l'étiquette de cette carte. comme carte (familles VUW et VU, et une fiche de VMW 242/2-5 R3), mais aucune mention 734766 ni 00712027.
Sans confirmation : 734766 et 00712027 : ils sont marqués sur la même plaque. Le catalogue de pièces détachées de Vaillant (840038.02) indique 130806 comme PCB de la VUW 242/2-5 et 282/2-5 (Turbomax Plus), sans mentionner 734766. B2B associe 130806 et 734766.
À confirmer : ils donnent la 00712027 comme carte et l'un la 734766, sans les unir. Discrepance : le décompte de la VMW 242/2-5 R3 donne 0020034604 comme support du circuit, mais comme carte ; deux le lient au code précédent 130806, PCB de Turbomax Plus dans le catalogue de Vaillant.
Applications enregistrées en attente de confirmation par modèle, variante ou programmation : Vaillant VMW ES 242 2-5 R3.

Questions fréquentes

Questions fréquentes : Vaillant

Où se trouve le code de cette carte et lequel dois-je comparer ?

Sur le circuit imprimé, on trouve les marquages 734766, V064E et PM-02. L'étiquette indique 00712027 (sur une unité, avec le code-barres 92 00712027 008 148646 3). Comparez d'abord 734766 et 00712027 ; TC-AE et TL-AE/66 sont également marqués sur la plaque.

Cela convient-il à mon Vaillant VMW ES 242 2-5 R3 ?

La compatibilité de cette variante est en attente de confirmation. enregistrée : pour la VMW ES 242 2-5 R3 et également pour ETN-AE, TC-AE et TL-AE/66. De plus, la 00712027 pour la VMW 242/2-5, bien que sans indiquer la version R3.

Quelle est la différence entre 734766 et 00712027 ?

Les deux sont sur la même carte : 734766 est le code du circuit et 00712027 celui de l'étiquette. Sans confirmation supplémentaire, cela les relie entre eux. B2B référence la PCB 734766 avec 130806 (Turbomax Plus 824E et 828E) ; le catalogue de pièces détachées de Vaillant donne 130806 comme PCB de la VUW...-5 sans mentionner 734766. Ils donnent la 00712027 comme carte Vaillant.

Est-ce la même pièce que la 0020034604 du plan de pièces ?

Nous ne l'affirmons pas. Le décompte de la VMW 242/2-5 R3 liste 0020034604 comme «Support circuit imprimé» (pos. 11, boîtier de commande) et ce code n'est pas sur l'étiquette de cette carte. En tant que carte : un distributeur l'applique à la VMW 242/2-5 R3 et aux autres, aux familles VUW et VU. Deux la donnent comme substitut du 130806, que B2B référence avec la PCB 734766. Non confirmé : 734766 ou 00712027 avec 0020034604 : compare toujours 734766 et 00712027.

Est-ce compatible avec d'autres Vaillant, comme la VMW 24/282-5 R1 ou la VMI 280-7 ?

La compatibilité de cette variante est en attente de confirmation. À confirmer. La 00712027 figure pour la VMI 280-7, et pour la VMW 24/282-5 R1, la VMI 320-7 et la VMW 282/2-5 R1 uniquement. La fiche B2B de la 734766 mentionne les Turbomax Plus 824E et 828E. Appelez-nous au 911 17 77 77 avec le modèle de votre chaudière.

Quels symptômes indiquent cette carte et que dois-je vérifier avant ?

À confirmer : codes d'erreur erratiques, redémarrages soudains, relais collés ou pistes brûlées et une chaudière qui ne répond pas au panneau. Dans ce dernier cas, cela indique de vérifier d'abord que la tension correcte arrive à l'entrée de la carte.

Puis-je l'installer moi-même ?

La carte électronique est équipée de bornes de 230 V (L et N) et d'un transformateur de 230 V~ · 50-60 Hz. Elle doit être installée par un technicien qualifié.
