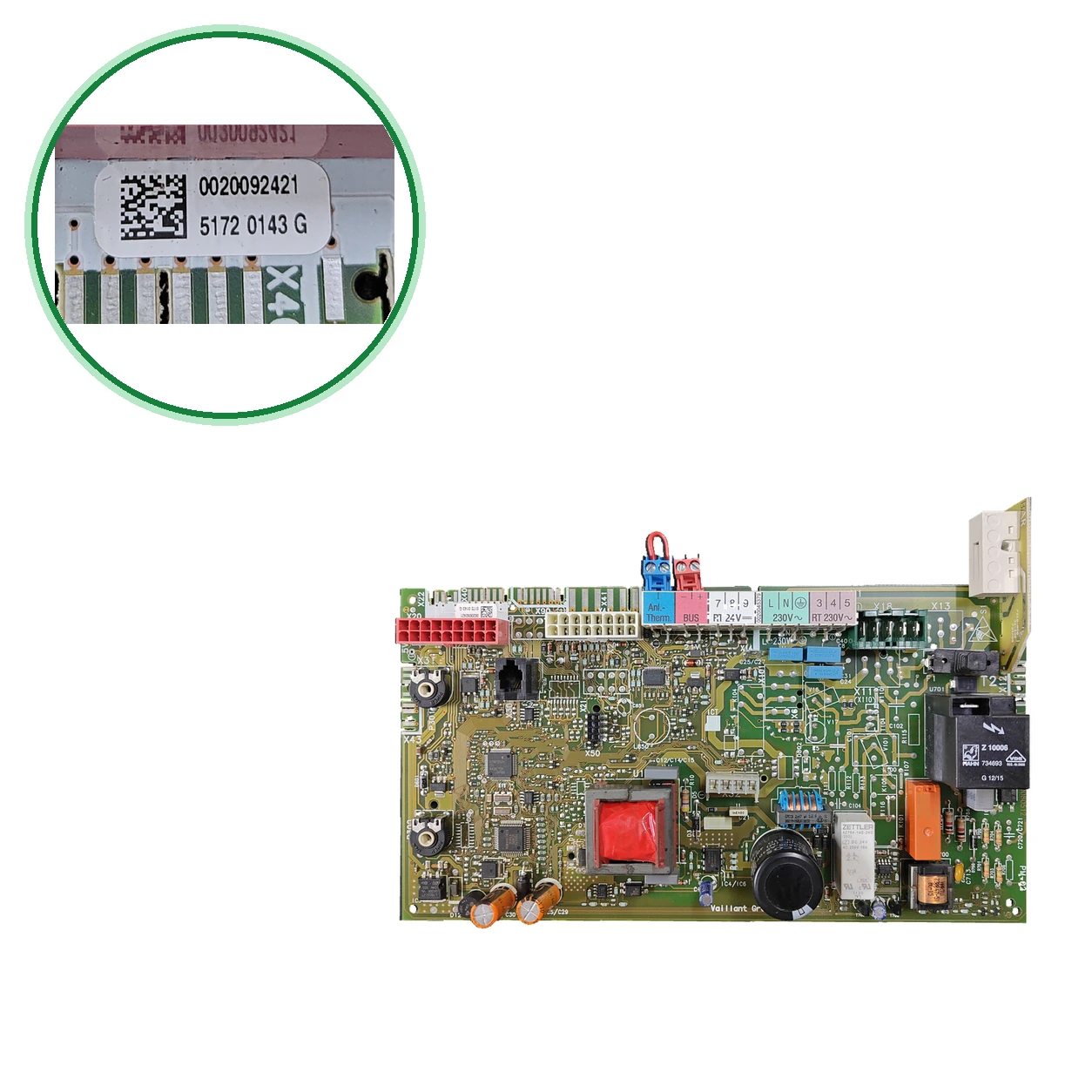

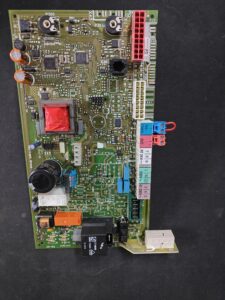

Placa électronique Vaillant V132_K2 0020080512 · Réf. 0020092421 pour VMW ES 296/3-5 R3
Application à la variante exacte en attente de confirmation. Carte de contrôle de la chaudière Vaillant, avec bornes de 21 V, BUS, RT 24 V et 230 V. Elle est suspectée lorsque la chaudière ne donne pas de signal.
- Type de pièce
- Vaillant
- État
- Reconditionné
- Référence catalogue
- 0020092421
- Garantie
- 1 an
Chaudières Vaillant compatibles avec la référence 0020092421
Vaillant avec la référence 0020092421. 0 compatibilités vérifiées. Il y a 4 autres modèles que nous sommes encore en train de vérifier.
Modèles en attente de vérification
Ces modèles sont associés à cette référence, mais nous n'avons pas encore terminé de les vérifier, donc nous ne les considérons pas comme compatibles. Si votre chaudière est l'une d'elles, envoyez-nous une photo de la pièce que vous allez remplacer et nous vérifierons avant que vous n'achetiez.
| Vaillant VC 126, VC 196 et VC 246 | Vaillant | Non confirmé |
|---|---|---|
| Vaillant VC 306/3-5, VCI 196/3-5, VCI 246/3-5, VCW 196/3-5 (A) et VCW 246/3-5 | Vaillant | Non confirmé |
| Vaillant VC / VCW (modèle non précisé) | Vaillant | Non confirmé |
| Vaillant VMW ES 296/3-5 R3 | Vaillant | Non confirmé |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence 0020092421 est la pièce de votre chaudière ?
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Cherchez l'étiquette principale de votre carte : elle doit porter 0020092421 et le code visible 5172 0143 G.
- Regarde le circuit : sérigraphie TM-K2 V132_K2 0020080512 et X15 TC-K2. Sur la sous-plaque de bornes, PM-02 et 0020045379.
- Ne te fie pas seulement à 0020080512 : la même sérigraphie apparaît sur une autre plaque avec l'étiquette 0020092504 ; de plus, 0020092377 est également sur la liste, sans confirmation. Compare l'étiquette principale.
- enregistrée : pour la VMW ES 296/3-5 R3.
- les étiquettes correspondent, appelez-nous au 911 17 77 77 avec le modèle de votre chaudière.
Symptômes nécessitant un diagnostic sur le vaillant 0020092421
Symptômes et pannes fréquentes
- 01
La chaudière ne donne pas de signal et le fusible fin de la carte était grillé.
Cause : Dans un forum, en changeant ce fusible, un autre composant a été endommagé : ils pointent vers l'alimentation à découpage (ICE3A2565) et vers le driver BD6290.
- 02
La chaudière ne s'allume pas : après trois tentatives sans flamme, le code F.28 s'affiche et elle passe en panne.
Cause : Manque de gaz ou défaut d'allumage, électrodes ou carte défectueuse.
Si cela se répète, qu'un technicien le vérifie. N'essayez pas de le réassembler plusieurs fois de suite.
- 03
La chaudière s'éteint pendant le fonctionnement et le redémarrage échoue (code F.29).
Cause : Coupure temporaire de gaz, recirculation des gaz, condensats ou prise de terre défectueuse.
Qu'il soit vérifié par un technicien.
- 04
La vanne gaz ne s'active pas : la chaudière s'arrête avec le code F.61.
Cause : Défaillance dans le câblage ou dans les bobines de la vanne gaz, ou carte défectueuse.
Qu'il soit vérifié par un technicien.
- 05
Trois tentatives d'allumage sans flamme et la chaudière se bloque avec F28.
Cause : Manque de flamme à l'allumage : gaz fermé ou à faible pression, électrode d'allumage ou brûleur défectueux.
Vérifiez que le gaz arrive et redémarrez une fois. S'il se bloque à nouveau, faites-le vérifier par un technicien.
- 06
La chaudière affiche F27 avec le brûleur éteint.
Cause : Humidité dans l'électronique, carte défectueuse ou vanne gaz qui ne ferme pas complètement.
Fais-le vérifier par un technicien ; n'essaie pas de le résoudre toi-même.
- 07
Le code F65 apparaît et l'électronique de la chaudière est chaude.
Cause : Peu de ventilation autour de la chaudière ou excès de chaleur de l'environnement.
Assurez la ventilation du lieu. Si cela réapparaît, faites-le vérifier par un technicien.
- 08
F61 ou F62 lié à la vanne gaz.
Cause : Câblage de la vanne, la vanne elle-même ou la carte de contrôle.
Éteins la chaudière et ne la manipule pas. Qu'un technicien l'examine.
- 09
La chaudière ne s'allume pas : après plusieurs tentatives, le code F.28 apparaît et elle reste bloquée.
Cause : Ne détecte pas la flamme à l'allumage : gaz, allumage, ionisation ou électronique.
Vérifiez que la vanne de gaz est ouverte. Si elle ne s'allume toujours pas, faites-la vérifier par un technicien.
- 10
La chaudière s'éteint en marche et ne se rallume pas ; le code F.29 apparaît.
Cause : La flamme s'éteint et les nouvelles tentatives échouent : approvisionnement en gaz interrompu, prise de terre incorrecte ou recirculation des fumées.
Réassembler au maximum trois fois. Si cela se répète, qu'un technicien vérifie.
- 11
La chaudière s'arrête par manque d'eau et le code F.22 apparaît.
Cause : Pression d'eau trop basse : manque d'eau, capteur de pression ou pompe défectueuse.
Remplir l'installation selon le manuel et purger les radiateurs. Si la pression redescend, qu'un technicien vérifie.
- 12
En démarrant le chauffage, le code F.75 apparaît et la chaudière ne fonctionne pas.
Cause : Capteur de pression ou pompe défectueux, air dans le système ou peu d'eau.
Purger les radiateurs et vérifier la pression. Si cela persiste, faites-le vérifier par un technicien.
- 13
Un code F.61 à F.67 apparaît et la chaudière se bloque.
Cause : Vanne gaz, mémoire EEPROM ou électronique défectueuse.
Ne pas remonter plusieurs fois. Qu'un technicien le vérifie.
Codes d'erreur Vaillant nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F.28 | Faux de démarrage : après trois tentatives sans flamme, la chaudière passe en panne. | Si cela se répète, qu'un technicien le vérifie : cela peut être le gaz, les électrodes ou la carte. |
| F.29 | Perte de flamme en fonctionnement et échec de réallumage. | Si cela se répète, qu'un technicien le vérifie : cela peut être l'alimentation en gaz, la recirculation des fumées, la prise de terre ou l'allumage. |
| F.61 | La vanne gaz ne s'active pas correctement : défaillance du câblage, des bobines ou de la carte. | Faites-le vérifier par un technicien. Vérifiez sur la carte si le câblage de la vanne est correct. |
| F.62 | La vanne gaz tarde à se fermer après l'extinction de la flamme. | Qu'il soit vérifié par un technicien : cela peut être la vanne gaz, l'électrode ou la carte. |
| F.63 | Erreur de mémoire de la carte (EEPROM). | Il est conseillé de vérifier la carte par un technicien. |
| F.67 | La signal de flamme n'est pas valide : défaillance de l'électronique ou de l'ionisation. | Si cela se produit lors de l'allumage, qu'un technicien vérifie la carte et l'ionisation. |
| F27 | Signal de flamme avec le brûleur éteint. La chaudière se bloque pour des raisons de sécurité. | Cela est généralement dû à l'humidité dans l'électronique ou à une vanne gaz qui ne se ferme pas correctement. Si cela réapparaît, faites-le vérifier par un technicien ; cela concerne la carte électronique ou la vanne. |
| F64 | Coupure ou court-circuit dans le capteur NTC, ou défaillance interne de la carte. | S'il apparaît, la carte électronique ou le capteur NTC peuvent tomber en panne ; faites-le vérifier par un technicien. |
| F65 | L'électronique de la chaudière est trop chaude. | Cela est généralement dû à un manque de ventilation autour de la chaudière. Assurez-vous de la ventilation ; si le problème réapparaît, faites-le vérifier par un technicien. |
| F.22 | Pression d'eau trop basse. La chaudière s'éteint pour se protéger. | Vérifiez la pression du circuit sur le manomètre et remplissez selon le manuel. Si la pression redescend, il y a une fuite ou un défaut du capteur de pression ou de la pompe : faites-le vérifier par un technicien. |
| F.75 | En démarrant la pompe, la pression du circuit ne monte pas. | Vérifiez la pression et purgez les radiateurs. Si le code persiste, cela peut indiquer un problème avec le capteur de pression ou la pompe : faites-le vérifier par un technicien. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche technique : Vaillant 0020092421
- Référence catalogue
- 0020092421
- SKU interne Uniclima
- PLC190
- Marque
- Vaillant
- Type de pièce
- Vaillant
- Unités en stock
- 3 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
