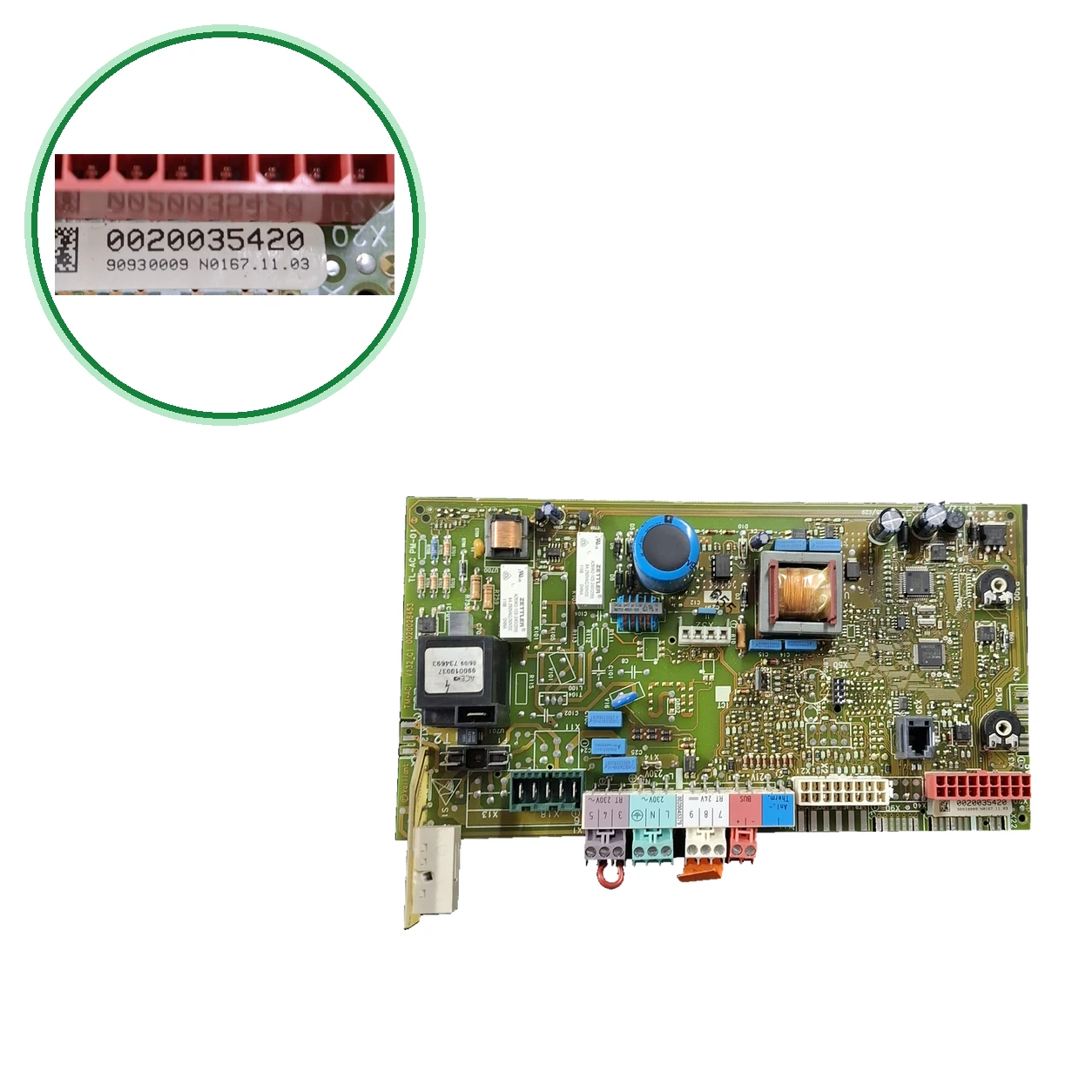

Plaque électronique Vaillant TL-AC PM-01 · 0020092478 pour VU 246/3-5 R5
Carte électronique de contrôle de chaudière à gaz, avec application en attente de confirmation. Le manque de démarrage, d'allumage du brûleur ou les blocages nécessitent un diagnostic avant de la remplacer.
- Type de pièce
- Vaillant
- État
- Reconditionné
- SKU interne
- PLCN015
- Garantie
- 1 an
Chaudières Vaillant compatibles
Vaillant. Quatre compatibilités vérifiées : Vaillant VU 246/3-5 R5 et Vaillant VC 126-306/3-5 (R3, R5). Il y a encore 8 autres modèles que nous sommes en train de vérifier.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Vaillant VU 246/3-5 R5 | Vaillant | Contraste |
| Vaillant VC 126-306/3-5 (R3, R5) | Vaillant | Contraste |
| Vaillant VMW 296/3-5, VMW 296/3-5 R3 et VM 376/3-5 | Vaillant | Contraste |
| Vaillant VMW 346/3-5 | Vaillant | Contraste |
Modèles en attente de vérification
Ces modèles sont associés à cette référence, mais nous n'avons pas encore terminé de les vérifier, donc nous ne les considérons pas comme compatibles. Si votre chaudière est l'une d'elles, envoyez-nous une photo de la pièce que vous allez remplacer et nous vérifierons avant que vous n'achetiez.
| Vaillant VU 246/3-5 | Vaillant | Non confirmé |
|---|---|---|
| Vaillant VU 246/3-5 R3 | Vaillant | Non confirmé |
| Vaillant VU 156/3-5 R3 et R5 | Vaillant | Non confirmé |
| Vaillant VUW 296/3-5 R5 et VUW 346/3-5 R5 | Vaillant | Non confirmé |
| Vaillant VCI 196 et 246/3-5, VCW 196 et 246/3-5 (R3, R5) et VCW 196/3-5 A | Vaillant | Non confirmé |
| Vaillant VMW 296/3-5 R5, VMW 346/3-5 R3 et R5, VM 376/3-5 R3 | Vaillant | Non confirmé |
| Vaillant VM 246/3-5, VM 246/3-5 R3 et VM 376/3-5 R5 | Vaillant | Non confirmé |
| Vaillant VM 346/3-5, VM ES 366/3-5 et VMW ES 306, 346 et 386/3-5 | Vaillant | Non confirmé |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si c'est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Cherchez sur la plaque l'étiquette adhésive avec le code 0020035420 et le marquage 90930009 N0167.11.03. Le modèle du circuit imprimé est TL-AC PM-01.
- Comparez avec la référence Vaillant 0020092478, celle de l'emballage et celle-ci.
- Regarde la plaque signalétique de ta chaudière. Elle liste la VU 246/3-5 R5 avec les codes de modèle 0010004352 et 0010004353.
- Ne la confonds pas avec la 0020041165 (carte précédente des VC) ni avec la 0020052093 (VU 246/3-5 dans le catalogue officiel de 2008).
- Si vous correspondez, appelez-nous au 911 17 77 77 avec le modèle de votre chaudière et nous vous la réservons.
Symptômes nécessitant un diagnostic sur le Vaillant
Symptômes et pannes fréquentes
- 01
La chaudière ne démarre pas, le brûleur ne s'allume pas ou se bloque.
Cause : Il le cite pour cette carte. Qu'un technicien le confirme avant de la remplacer.
- 02
Erreurs erratiques, redémarrages spontanés ou modulation défectueuse
Cause : Ils le citent et pour cette plaque.
- 03
La chaudière ne s'allume pas : après trois tentatives sans flamme, le code F.28 s'affiche et elle passe en panne.
Cause : Manque de gaz ou défaut d'allumage, électrodes ou carte défectueuse.
Si cela se répète, qu'un technicien le vérifie. N'essayez pas de le réassembler plusieurs fois de suite.
- 04
La chaudière s'éteint pendant le fonctionnement et le redémarrage échoue (code F.29).
Cause : Coupure temporaire de gaz, recirculation des gaz, condensats ou prise de terre défectueuse.
Qu'il soit vérifié par un technicien.
- 05
La vanne gaz ne s'active pas : la chaudière s'arrête avec le code F.61.
Cause : Défaillance dans le câblage ou dans les bobines de la vanne gaz, ou carte défectueuse.
Qu'il soit vérifié par un technicien.
- 06
La chaudière ne s'allume pas ou s'éteint en marche, avec l'avertissement F28 ou F29.
Cause : Faux d'allumage ou de flamme : gaz, électrode ou vanne gaz.
Vérifiez que la vanne de gaz est ouverte et réinitialisez une fois. Si cela revient, faites-le vérifier par un technicien.
- 07
La chaudière se bloque avec l'avertissement F61 ou F62 : défaut de la vanne gaz ou de la carte électronique.
Cause : Vanne gaz défectueuse ou carte électronique avec défaut.
Ne le manipulez pas. Faites-le vérifier par un technicien.
- 08
La chaudière ne s'allume pas et se bloque avec F28 ou F29.
Cause : Pas de détection de flamme au démarrage, ou la flamme s'éteint et ne se rallume pas : manque de gaz, problème d'allumage ou de l'électrode.
Vérifiez que la vanne de gaz est ouverte. Si elle reste bloquée, faites-la vérifier par un technicien.
- 09
F.27 apparaît avec le chauffage à l'arrêt.
Cause : Détection de flamme sans demande (flamme parasite).
Ne pas insister : c'est un défaut de sécurité. Qu'un technicien le vérifie.
- 10
La chaudière ne s'allume pas et affiche F.28.
Cause : Tentatives d'allumage échouées : la flamme n'est pas détectée.
C'est une affaire de technicien : cela peut venir du gaz ou de l'électronique.
- 11
Trois tentatives d'allumage sans flamme et la chaudière se bloque avec F28.
Cause : Manque de flamme à l'allumage : gaz fermé ou à faible pression, électrode d'allumage ou brûleur défectueux.
Vérifiez que le gaz arrive et redémarrez une fois. S'il se bloque à nouveau, faites-le vérifier par un technicien.
- 12
La chaudière affiche F27 avec le brûleur éteint.
Cause : Humidité dans l'électronique, carte défectueuse ou vanne gaz qui ne ferme pas complètement.
Fais-le vérifier par un technicien ; n'essaie pas de le résoudre toi-même.
- 13
Le code F65 apparaît et l'électronique de la chaudière est chaude.
Cause : Peu de ventilation autour de la chaudière ou excès de chaleur de l'environnement.
Assurez la ventilation du lieu. Si cela réapparaît, faites-le vérifier par un technicien.
- 14
F61 ou F62 lié à la vanne gaz.
Cause : Câblage de la vanne, la vanne elle-même ou la carte de contrôle.
Éteins la chaudière et ne la manipule pas. Qu'un technicien l'examine.
- 15
La chaudière ne s'allume pas : après plusieurs tentatives, le code F.28 apparaît et elle reste bloquée.
Cause : Ne détecte pas la flamme à l'allumage : gaz, allumage, ionisation ou électronique.
Vérifiez que la vanne de gaz est ouverte. Si elle ne s'allume toujours pas, faites-la vérifier par un technicien.
- 16
La chaudière s'éteint en marche et ne se rallume pas ; le code F.29 apparaît.
Cause : La flamme s'éteint et les nouvelles tentatives échouent : approvisionnement en gaz interrompu, prise de terre incorrecte ou recirculation des fumées.
Réassembler au maximum trois fois. Si cela se répète, qu'un technicien vérifie.
- 17
La chaudière s'arrête par manque d'eau et le code F.22 apparaît.
Cause : Pression d'eau trop basse : manque d'eau, capteur de pression ou pompe défectueuse.
Remplir l'installation selon le manuel et purger les radiateurs. Si la pression redescend, qu'un technicien vérifie.
- 18
En démarrant le chauffage, le code F.75 apparaît et la chaudière ne fonctionne pas.
Cause : Capteur de pression ou pompe défectueux, air dans le système ou peu d'eau.
Purger les radiateurs et vérifier la pression. Si cela persiste, faites-le vérifier par un technicien.
- 19
Un code F.61 à F.67 apparaît et la chaudière se bloque.
Cause : Vanne gaz, mémoire EEPROM ou électronique défectueuse.
Ne pas remonter plusieurs fois. Qu'un technicien le vérifie.
Codes d'erreur Vaillant nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F.28 | Faux de démarrage : après trois tentatives sans flamme, la chaudière passe en panne. | Si cela se répète, qu'un technicien le vérifie : cela peut être le gaz, les électrodes ou la carte. |
| F.29 | Perte de flamme en fonctionnement et échec de réallumage. | Si cela se répète, qu'un technicien le vérifie : cela peut être l'alimentation en gaz, la recirculation des fumées, la prise de terre ou l'allumage. |
| F.61 | La vanne gaz ne s'active pas correctement : défaillance du câblage, des bobines ou de la carte. | Faites-le vérifier par un technicien. Vérifiez sur la carte si le câblage de la vanne est correct. |
| F.62 | La vanne gaz tarde à se fermer après l'extinction de la flamme. | Qu'il soit vérifié par un technicien : cela peut être la vanne gaz, l'électrode ou la carte. |
| F.63 | Erreur de mémoire de la carte (EEPROM). | Il est conseillé de vérifier la carte par un technicien. |
| F.67 | La signal de flamme n'est pas valide : défaillance de l'électronique ou de l'ionisation. | Si cela se produit lors de l'allumage, qu'un technicien vérifie la carte et l'ionisation. |
| F27 | Flamme détectée avec le brûleur éteint. | C'est un défaut de sécurité. Qu'un technicien le vérifie immédiatement. Cela peut concerner l'électrode, la vanne gaz ou la carte. |
| F64 | Coupure ou court-circuit dans le capteur NTC, ou défaillance interne de la carte. | S'il apparaît, la carte électronique ou le capteur NTC peuvent tomber en panne ; faites-le vérifier par un technicien. |
| F65 | L'électronique de la chaudière est trop chaude. | Cela est généralement dû à un manque de ventilation autour de la chaudière. Assurez-vous de la ventilation ; si le problème réapparaît, faites-le vérifier par un technicien. |
| F.22 | Pression d'eau trop basse. La chaudière s'éteint pour se protéger. | Vérifiez la pression du circuit sur le manomètre et remplissez selon le manuel. Si la pression redescend, il y a une fuite ou un défaut du capteur de pression ou de la pompe : faites-le vérifier par un technicien. |
| F.75 | En démarrant la pompe, la pression du circuit ne monte pas. | Vérifiez la pression et purgez les radiateurs. Si le code persiste, cela peut indiquer un problème avec le capteur de pression ou la pompe : faites-le vérifier par un technicien. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Vaillant
- SKU interne Uniclima
- PLCN015
- Marque
- Vaillant
- Type de pièce
- Vaillant
- Unités en stock
- 1 unité
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Type de pièce
- circuit imprimé
- Référence commerciale de la pièce détachée
- 0020092478
- Modèle de circuit imprimé
- TL-AC PM-01
- Code de plaque sur l'étiquette adhésive
- 0020035420
- Marquage secondaire de l'étiquette de plaque
- 90930009 N0167.11.03
- Numéro de série indiqué pour la pièce détachée
- 13545443V
- Alimentation et bornes
- 230 V~ ; L, N et terre
- Entrée de thermostat de 230 V
- RT 230 V~; bornes 3, 4 et 5
- Entrée de thermostat de 24 V
- RT 24 V; bornes 7, 8 et 9
- Bus de communication
- BUS; polarité +/−
- Connexion étiquetée
- Anl. Therm.
- Relais
- ZETTLER AZ943-1CH-12DE
- Connecteurs visibles
- X20, X22, X40
- Autres connecteurs visibles
- X13, X18, X11, X10, X12, X2, X1
- Provenance des données supplémentaires
- Informations déclarées ; références auxiliaires et applications sans équivalence du fabricant accrédité.
- Inventaire — Application indiquée dans l'inventaire
- Application documentée pour la référence 0020092478 de l'emballage : Vaillant VU 246/3-5 R5.
- Données supplémentaires — Tension de fonctionnement
- 230 V
- Données supplémentaires — Poids de la pièce détachée
- 0,54 kg · (0,541 kg) · donne 1 kg
- Applications en attente de vérification
- Déclarations de (documentation 23/10/2026 ; révision 24/10/2026), en attente de confirmation par le fabricant. Vérifiez la référence, la révision et le numéro de série avant utilisation : VM 246/3-5 · VM 246/3-5 R3 · VM 376/3-5 · VM 376/3-5 R3 · VM 376/3-5 R5 · VMW 296/3-5 · VMW 296/3-5 R3 · VMW 296/3-5 R5 · VMW 346/3-5 · VMW 346/3-5 R3
- À confirmer : Vaillant VU 246/3-5 —, mais le catalogue officiel de 2008 donne la 0020052093.
- À confirmer : Vaillant VU 246/3-5 R3 ; et (coïncident en 7 désignations de VU et VUW ; comptent comme un)
- VU 156
- À confirmer : Vaillant VUW 296/3-5 R5 et VUW 346/3-5 R5 — ; et ils donnent la variante VUW FR.
- À confirmer : Vaillant VCI 196 et 246/3-5, VCW 196 et 246/3-5 (R3, R5) et VCW 196/3-5 A : (3 allemandes et 1 tchèque) avec la même liste e
- À confirmer : Vaillant VMW 296/3-5 R5, VMW 346/3-5 R3 et R5, VM 376/3-5 R3 —
- À confirmer : Vaillant VM 246/3-5, VM 246/3-5 R3 et VM 376/3-5 R5
- Vaillant VM 346/3-5, VM ES 366/3-5 et VMW ES 306, 346 et 386/3-5 — (autre copie de votre texte)
- Ne pas confondre : 0020041165 — Carte avant des VC 126-306/3-5 — indique que la 0020092478 la remplace. Si votre carte l'a, consultez-nous.
- Ne pas confondre : 0020052093 — Carte de l'ecoTEC plus 624 VU 246/3-5 dans le catalogue officiel de 2008 — Antérieure aux R3 et R5 et sans la 0020092478 dans ce catalogue : ne les considère pas comme équivalentes sans vérification.
- Ne pas confondre : 0020092421 — Carte qui est fournie pour la VC DE 196/3-5 R3 — Une seule, sans vérification. Si vous avez cette chaudière, consultez-nous.
- Confirmation enregistrée : que l'étiquette 0020035420 et le circuit TL-AC PM-01 correspondent à la référence 0020092478. Compare les trois codes.
- À confirmer : on relie le 0020092478 avec la VU 246/3-5 R5 (et comme un); l'étiquette et le circuit le confirment. donne le 0020035420 pour la VC DE 126/3-5 (envoie); privé, le 0020092421 pour la VC DE 196/3-5 R3.
Questions fréquentes : Vaillant
Comment identifier cette carte Vaillant TL-AC PM-01 ?
Est-ce compatible avec mon Vaillant VU 246/3-5 R5 ?
Va-t-elle dans d'autres chaudières Vaillant en plus de la VU 246/3-5 R5 ?
Que signifient les codes 0020035420, TL-AC PM-01 et 0020092478 ?
Est-ce la même chose que la 0020041165 ou la 0020052093 ?
Quelles pannes sont associées à cette carte ?
Qui doit monter cette carte ?
