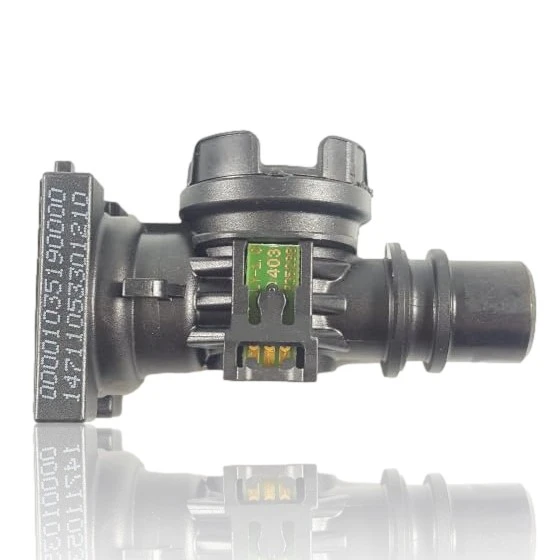

Détecteur de flux (débitmètre) pour Thema, Isofast, Isomax - Réf. S5720200

Chaudières Saunier Duval compatibles avec la référence S5720200

Débitmètre avec référence S5720200. 33 compatibilités vérifiées : ThemaClassic C24E et ThemaClassic C25E.

Compatibilité vérifiée

Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp

Comment vérifier si la ref. S5720200 est la pièce de votre chaudière

Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.

1. Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue S5720200. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
2. Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
3. Comparez les raccords et le corps avec la pièce d'origine avant le montage.
4. En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.

Symptômes et erreurs que résout le débitmètre S5720200

Le débitmètre détecte le passage de l'eau pour activer l'eau chaude. Voici les symptômes typiques et que faire :

Symptômes et pannes fréquentes

• 01

  La chaudière n'allume pas le bruleur en ouvrant le robinet d'eau chaude, bien qu'il y ait de la pression du réseau.

  Cause : Le débitmètre ne détecte pas le passage de l'eau et la carte ne reçoit pas l'ordre de démarrer la production d'eau chaude sanitaire (ECS).

  Ouvre le robinet à débit maximum et vérifie si avec plus de pression d'eau la chaudière s'active.

• 02

  De l'eau tiède ou froide sort du robinet même si le chauffage fonctionne normalement.

  Cause : La défaillance du débitmètre n'affecte que le circuit d'eau chaude sanitaire, pas celui de chauffage.

  Vérifiez le filtre d'entrée d'eau froide pour voir si la saleté réduit le débit en dessous du minimum de détection.

• 03

  La chaudière détecte la demande d'ECS de manière intermittente : parfois elle s'allume et d'autres fois non.

  Cause : La turbine ou l'aimant interne du débitmètre se déplace de manière irrégulière et le signal arrive par à-coups à la carte.

  Vérifiez qu'il n'y ait pas de calcaire ou de résidus accumulés dans le conduit qui pourraient freiner la turbine avant de changer la pièce.

• 04

  Il n'y a pas de production d'eau chaude même si le reste de la chaudière s'allume et chauffe bien le chauffage.

  Cause : Le débitmètre est celui qui avertit la centrale qu'il y a une demande d'ECS ; s'il n'envoie pas le signal, la chaudière ne passe pas en mode.

  Vérifiez que la vanne 3 voies se déplace en ouvrant le robinet avant de tenir le débitmètre responsable.

Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.

Fiche du débitmètre Saunier Duval S5720200

Référence catalogue

S5720200

Marque

Saunier Duval

Type de pièce

Détecteurs de débit

Unités en stock

1 unité

État

Reconditionné

Garantie

1 an

Livraison

1-2 jours ouvrables

Retour

14 jours

Données lues sur la pièce et dans la documentation du fabricant

Ce que nous n'avons pas pu vérifier n'apparaît pas ici.

Code en relief (onglet), ligne 1

0000103519000

Code en relief (onglet), ligne 2

1471105330121D

Manuels et documentation technique

Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.

• Manuel Saunier Duval Thematek S F24E (PDF)Document © Saunier Duval, fourni comme référence technique.
