Extractor LN2 E18C0090NH · N911650200 pour Saunier Duval Thema F24 NOx
À confirmer : L'extracteur est le ventilateur qui évacue les fumées et maintient le tirage de la chaudière. Cette unité est équipée d'un moteur avec capteur Hall et fonctionne à 230 V.
- Type de pièce
- Extracteurs
- État
- Reconditionné
- SKU interne
- EXT012
- Garantie
- 1 an
TVA incluse En stock · 6 Uds
Chaudières LN2 s.r.l. compatibles
Extracteur. Une compatibilité vérifiée : Saunier Duval Thema F24 NOX. Il y a 3 autres modèles que nous sommes encore en train de vérifier.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| LN2 s.r.l. Saunier Duval Thema F24 NOx | LN2 s.r.l. | Contraste |
Modèles en attente de vérification
Ces modèles sont associés à cette référence, mais nous n'avons pas encore terminé de les vérifier, donc nous ne les considérons pas comme compatibles. Si votre chaudière est l'une d'elles, envoyez-nous une photo de la pièce que vous allez remplacer et nous vérifierons avant que vous n'achetiez.
| LN2 s.r.l. Hermann Supermicra Ecoplus (24 kW et 24 SE) | LN2 s.r.l. | Non confirmé |
|---|---|---|
| LN2 s.r.l. Hermann Supermaster Ecoplus | LN2 s.r.l. | Non confirmé |
| LN2 s.r.l. Saunier Duval Fortune | LN2 s.r.l. | Non confirmé |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si c'est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.

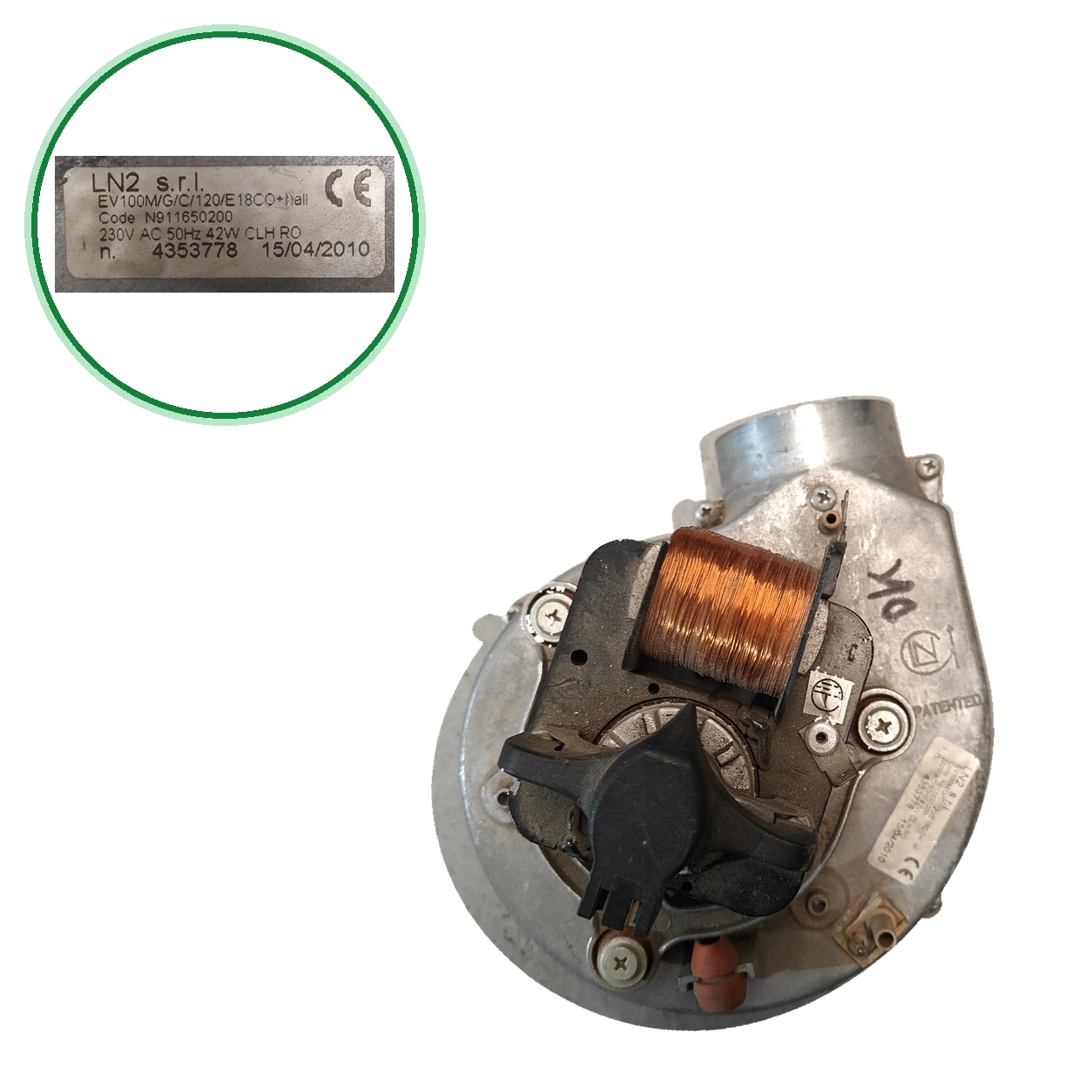

- Recherchez sur l'étiquette de l'ensemble le code imprimé N911650200 (ou N 911650200) et le type EV100MVG/C/120/E18CO + Hall.

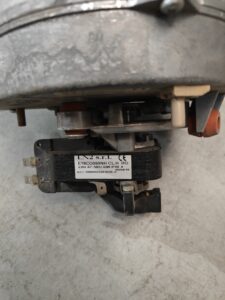

- Dans le moteur, vérifiez E18C0090NH (230 V · 50 Hz · 42 W) et MAT:1004083520 0036.0. Le 4353778 va dans l'ensemble.
- écrivent le moteur E18CO090NH (avec O) ou E18C0090NH (avec zéro) et le ventilateur comme 035003719 ou H035003719. Compare lettre par lettre.
- Lisez le modèle sur la plaque signalétique de votre chaudière : le modèle confirmé est le Thema F24 NOX.
- Des questions ? Envoyez-nous depuis Contact un photo de l'étiquette de votre pièce et de la plaque des caractéristiques de la chaudière, ou appelez-nous au 911 17 77 77.
Symptômes nécessitant un diagnostic dans l'extracteur
L'extracteur évacue les gaz de combustion avec tirage forcé. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière avec le code F32 : défaut du ventilateur ou de l'extraction d'air.
Cause : Ventilateur bloqué ou mal connecté, défaillance de l'électronique, ou sortie de fumées obstruée.
Qu'il soit vérifié par un technicien : le ventilateur, son connecteur et la sortie de fumées.
Codes d'erreur LN2 s.r.l. nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F32 | Défaillance du ventilateur ou de l'extraction d'air. | Qu'il soit vérifié par un technicien : cela peut être le ventilateur bloqué, son connecteur ou la sortie des fumées obstruée. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche technique : extractor LN2 s.r.l.
- SKU interne Uniclima
- EXT012
- Marque
- LN2 s.r.l.
- Type de pièce
- Extracteurs
- Unités en stock
- 6 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Code imprimé de l'ensemble
- N911650200
- Type de l'ensemble extracteur
- EV100MVG/C/120/E18CO+hall
- Modèle du moteur
- E18C0090NH
- Marquage Hall sur l'étiquette
- Salle
- Tension
- 230V AC
- Fréquence
- 50Hz
- Puissance
- 42W
- Degré de protection du moteur
- IP00
- Classe du moteur
- CL.H
- Marquage du moteur
- RO
- Numéro marqué de l'ensemble
- 4353778
- Marquage MAT du moteur
- MAT:1004083520 0036.0
- Date marquée sur le moteur
- 08/04/10
- Marquage de conformité
- CE
- Provenance des données supplémentaires
- Informations déclarées ; références auxiliaires et applications sans équivalence du fabricant accrédité.
- Inventaire — Capteur Hall
- indiqué sur l'étiquette
- Inventaire — Marquage CE
- visible
- Données supplémentaires — Tension
- 230 V ·
- Données supplémentaires — Puissance
- 43 W
- Données supplémentaires — Fréquence
- 50 Hz (écris 60 Hz) ·
- Références associées
- Aucune référence OEM de chaudière confirmée. N911650200 figure dans la colonne Référence ; elle n'a pas été validée comme OEM.
- Marquages supplémentaires
- EV100MVG/C/120/E18CO+Hall (type d'ensemble) ; capteur Hall indiqué ; moteur ebm-papst M2E068-DF.
- Applications en attente de vérification
- THEMA F24 NOX (compatibilité citée ; en attente de confirmation indépendante).
Avant d'acheter
- À confirmer : Baxi Roca Supermicra Ecoplus (24 kW et 24 SE) — et ils mentionnent 24 kW et 24 SE, sans variante. Aucun mention de N911650200.
- À confirmer : Baxi Roca Supermaster — pour H035003719 (sans « Ecoplus »)
- Saunier Duval Fortune — pour H035003719
- Ne pas confondre : 911610111 — Ventilateur SIT EV100M/C/108/E18CO de 50 W, qui est donné comme original Immergas ; un catalogue Immergas donne IMM1017997 pour celui de 50 W. Non confirmé — C'est la variante C/108 de 50 W ; l'étiquette indique C/120 et 42 W.
- Sans confirmation : N911650200, 4353778 ni 1004083520, et aucun document du fabricant n'atteste de l'équivalence avec les codes. Compare le moteur et la carte de ta chaudière.
- et ils donnent un ventilateur Hermann pour la Thema NOX F24. une 035003719 avec le moteur E18C0090NH ; H035003719 avec LNE18C0090NH. Aucune référence N911650200.
Questions fréquentes sur l'extracteur
Comment identifier l'extracteur N911650200 · E18C0090NH ?
Regardez l'étiquette de l'ensemble : elle porte l'inscription N911650200 et le type EV100MVG/C/120/E18CO avec capteur Hall. Le moteur est le E18C0090NH (230 V AC, 50 Hz, 42 W, IP00, classe H) avec le marquage MAT :1004083520 0036.0.
Cela convient-il à ma Saunier Duval Thema F24 NOX ?
Oui. Confirmé : pour la Thema F24 NOX. De plus, (035003719 / H035003719) et (H035003719) listent un ventilateur Hermann pour la « Thema NOX F24 ». Non confirmé : N911650200. Si votre chaudière est une autre, appelez-nous au 911 17 77 77 ou envoyez-nous une photo de l'étiquette et de la plaque depuis Contact.
Quelles autres chaudières utilisent le ventilateur 035003719 (H035003719) ?
(H035003719) et (035003719) sont donnés pour la Baxi Roca Supermicra Ecoplus 24 kW et 24 SE ; pour la Supermicra Ecoplus sans variante ; également pour la Supermaster Ecoplus ; pour la Supermaster (sans Ecoplus) et la Fortune. Ils écrivent H035003719 ; écrivez 035003719. Que ce soit le même code le dit. Ce sont des données sur le ventilateur, pas sur N911650200.
Est-ce le même que le 035003719 de Hermann ?
Le fabricant ne l'authentifie pas. Il titre « HERMANN 035003719 VENTILATEUR SIT E18C0090NH EV100M HALL » et associe H035003719 avec « LNE18C0090NH », qui contient le modèle de notre étiquette. Donne 911650200 pour le E18CO090NH. Aucune mention de N911650200 : compare le moteur et ta chaudière. Donnée enregistrée : la marque LN2 s.r.l. pour la pièce ; donne la marque Hermann / Saunier Duval pour le code 035003719.
Que signifient N911650200, E18C0090NH et EV100MVG sur l'étiquette ?
Sur l'étiquette, N911650200 est le code imprimé de l'ensemble, EV100MVG/C/120/E18CO + Hall le type et E18C0090NH le modèle du moteur. écrivez E18CO090NH (avec O) et E18C0090NH (avec zéro); sans confirmation supplémentaire, expliquez la différence. donnez le moteur comme étant de SIT S.p.A. et indiquez un ebm-papst M2E068-DF : ils ne correspondent pas.
Quelle est la tension, la puissance et la fréquence ?
230 V et 42 W selon notre étiquette, et (: 43 W). 50 Hz selon l'étiquette ; écrivez 60 Hz. Le manuel d'ebm-papst indique pour le M2E068-DF13-79 115 V et 60 Hz ; nous ne savons pas s'il s'agit de la même variante. Le même manuel indique 120 W absorbés et 70 W utiles. indique 230 V et 50 Hz.
Qui doit installer cet extracteur ?
Un technicien qualifié : c'est un ventilateur de 230 V dans l'évacuation des fumées d'une chaudière à gaz. Débranchez la chaudière du réseau avant de le toucher.
