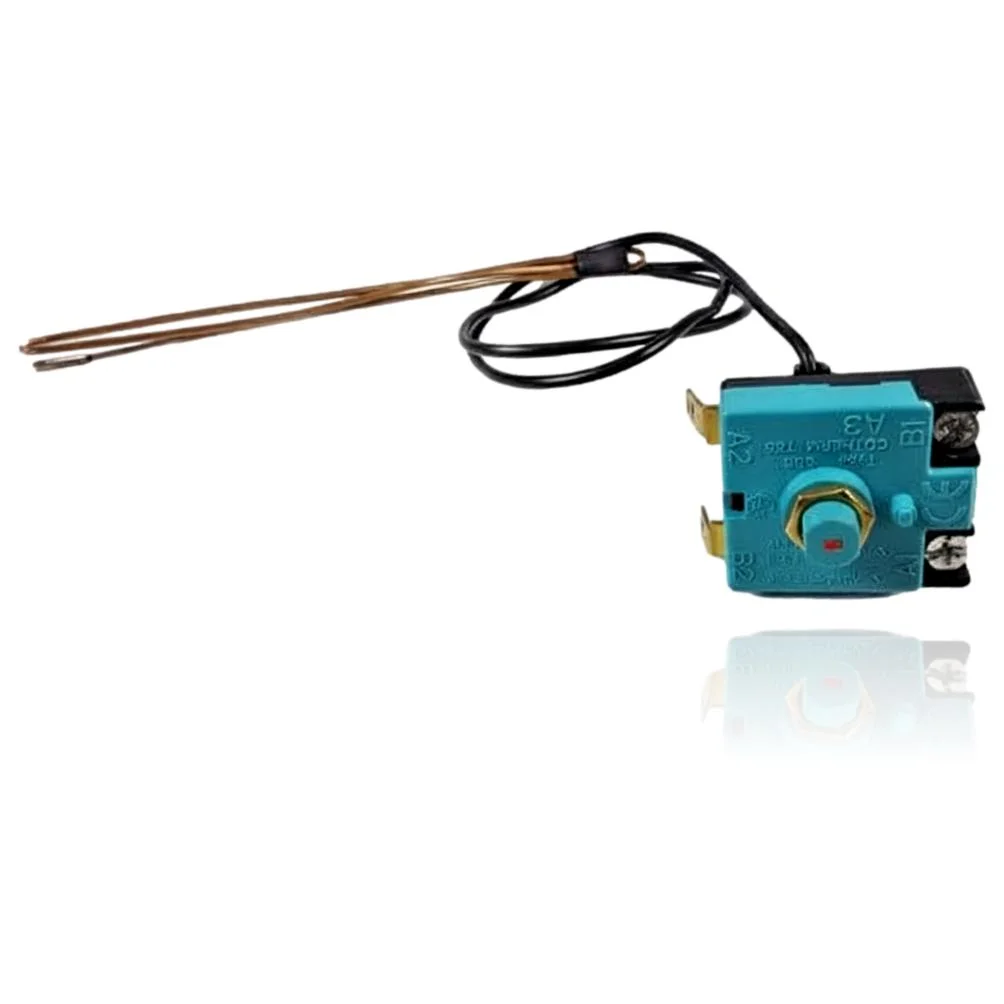

Aquastat Cotherm SBSC0077 Pour Chaudière CTVOL 804416D D06 TR Et Modeles Compatibles
Si vous remarquez que votre chaudière ne régule pas bien la température ou se bloque en raison d'un faux manque de pression, un diagnostic technique doit confirmer si vous avez besoin de l'aquastat Cotherm SBSC0077 pour chaudière CTVOL 804416D D06 TR et modèles compatibles. Cette pièce mesure et contrôle la pression et la température du circuit, assurant un fonctionnement adéquat du système. Elle se monte sur des chaudières de la gamme CTVOL, parmi d'autres comme les modèles GCR 502724D E31 EC et GCV 3035 16D D06 TS2R. Un technicien doit confirmer par diagnostic s'il est nécessaire de le remplacer lorsque les lectures sont incorrectes, car cela peut affecter le rendement de la chaudière.
- Type de pièce
- Manomètres - Aquastats
- État
- Reconditionné
- Référence catalogue
- SBSC0077
- Garantie
- 1 an
Chaudières Saunier Duval compatibles avec la référence SBSC0077
Manomètre avec référence SBSC0077. Cinq compatibilités vérifiées : 804416D D06 TR et 502724D E31 EC.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval 804416D D06 TR | CTVOL | Contraste |
| Saunier Duval 502724D E31 EC | GCR | Contraste |
| Saunier Duval 3035 16D D06 TS2R | GCV | Contraste |
| Saunier Duval 503516D B14 TBRC | GCV | Contraste |
| Saunier Duval 5044 16D D06 TS2R | GCV | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la ref. SBSC0077 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue SBSC0077. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur le manomètre SBSC0077
Le manomètre indique la pression du circuit de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière s'arrête ou se bloque sans raison apparente, sans fuite ni défaut de flamme visible.
Cause : L'aquastat détecte une température incorrecte ou le contact ne se ferme pas correctement, et la centrale coupe pour des raisons de sécurité.
Vérifiez que le bulbe capillaire est bien introduit dans sa gaine et en bon contact, ni lâche ni déplacé.
- 02
L'eau du circuit n'atteint pas la température réglée bien que le brûleur s'allume normalement.
Cause : Le contact de l'aquastat ne ferme pas correctement la demande de chaleur, donc la centrale ne reçoit pas l'ordre de continuer à chauffer.
Avec un multimètre, mesure la continuité du contact en faisant varier la température avant de changer la pièce.
- 03
Une erreur ou une coupure apparaît sur l'afficheur liée à la sonde de température.
Cause : Le bulbe capillaire endommagé ou déconnecté envoie une lecture incorrecte à la centrale.
Vérifiez visuellement que le capillaire n'est pas plié, cassé ou débranché du bulbe.
- 04
La chaudière chauffe de manière intermittente, elle démarre et s'arrête sans que la demande ne change.
Cause : Faux contact dans l'aquastat qui provoque une perte de signal qui se rétablit seule.
Avec la chaudière en marche, déplacez délicatement le connecteur de l'aquastat pour voir si la panne se reproduit en le touchant.
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche du manomètre Saunier Duval SBSC0077
- Référence catalogue
- SBSC0077
- SKU interne Uniclima
- TSESD100
- Marque
- Saunier Duval
- Type de pièce
- Manomètres - Aquastats
- Unités en stock
- 3 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Fabricant
- Cotherm
- Code de composant
- SBSC0077
Questions fréquentes sur le manomètre SBSC0077
Quel fabricant a l'aquastat SBSC0077 ?
Cet acuastat Cotherm SBSC0077 est-il compatible avec la chaudière CTVOL 804416D D06 TR ?
Où se fixe le bulbe capillaire de l'aquastat SBSC0077 ?
