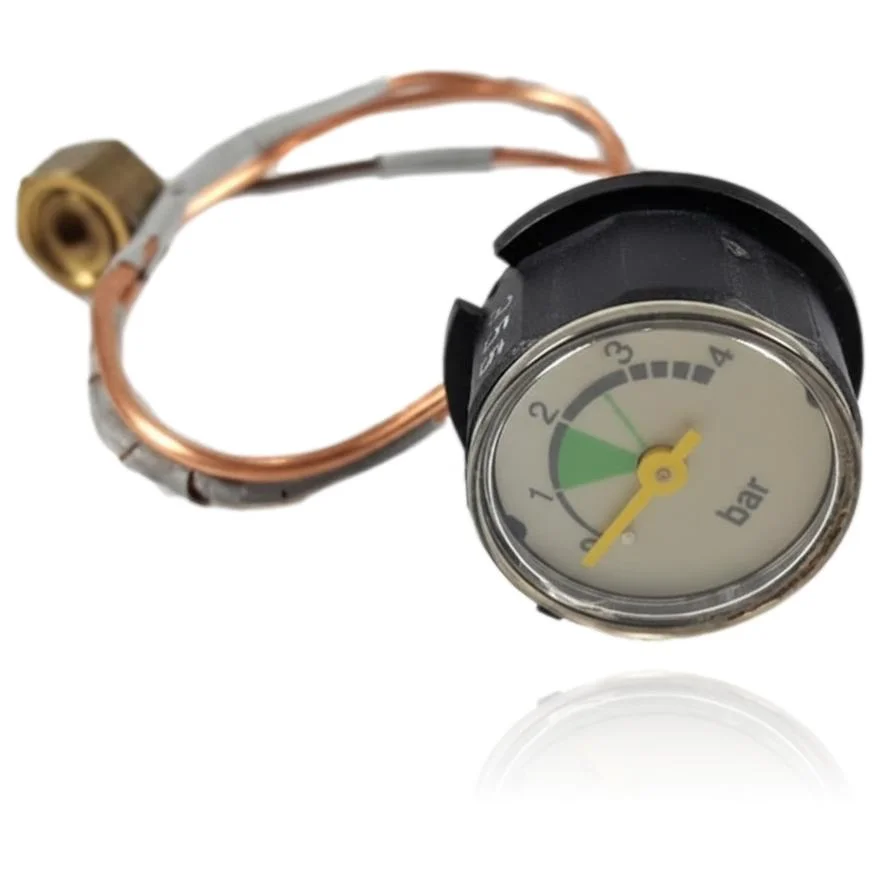

Manomètre pression Junkers Euroline ZW23 1 AE 23 S3705 Ref. 87387036010

Chaudières Junkers compatibles avec la référence 87387036010

Manomètre avec référence 87387036010. Quatre compatibilités vérifiées : ZW23-1 AE et ZW24-1 E LH AE.

Compatibilité vérifiée

Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp

Comment vérifier si la référence 87387036010 est la pièce de votre chaudière ?

La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.

1. Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 87387036010. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
2. Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
3. Comparez les raccords et le corps avec la pièce d'origine avant le montage.
4. En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.

Symptômes nécessitant un diagnostic sur le manomètre 87387036010

Le manomètre indique la pression du circuit de la chaudière. Voici les symptômes typiques et que faire :

Symptômes et pannes fréquentes

• 01

  Le témoin de pression n'atteint pas la zone verte et reste dans la zone basse, bien que la chaudière soit allumée depuis un certain temps.

  Cause : L'indicateur mécanique ne reflète pas la pression réelle du circuit car le ressort ou le soufflet interne ont perdu leur course.

  Purgez le circuit et remplissez jusqu'au niveau habituel à froid. Vérifiez si l'aiguille réagit au moment du remplissage.

• 02

  L'aiguille jaune est restée bloquée au même point, peu importe ce qui se passe avec la pression.

  Cause : Le mécanisme interne de l'indicateur est grippé ou a des résidus, ce qui empêche son mouvement même si la pression change.

  Donnez quelques coups légers sur le boîtier et observez si l'aiguille bouge. Si elle ne réagit ni lors de la purge ni lors du remplissage, le blocage se trouve à l'intérieur de l'indicateur.

• 03

  Je ne sais pas si j'ai vraiment de la pression car l'indicateur donne des lectures différentes selon le jour.

  Cause : Un raccord en laiton lâche ou un joint interne détérioré permet l'entrée d'air dans la chambre de mesure, altérant la lecture.

  Vérifiez que le raccord en laiton est bien serré à la chaudière et qu'il n'y a pas d'humidité ni de goutte à goutte autour avant de remplacer la pièce.

• 04

  La chaudière avertit de basse pression bien que l'indicateur semble marquer dans la zone.

  Cause : La lecture visuelle de l'indicateur ne correspond pas à la pression réelle du circuit, ce qui peut conduire à des décisions erronées.

  Comparez la lecture de cet indicateur avec un autre point de mesure du circuit, s'il y en a un, avant de déclarer la pièce défectueuse.

Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.

Fiche du manomètre Junkers 87387036010

Référence catalogue

87387036010

SKU interne Uniclima

MPEZW23AE

Marque

Junkers

Type de pièce

Manomètres - Aquastats

Unités en stock

3 unités

État

Reconditionné

Garantie

1 an

Livraison

3 à 4 jours ouvrés (France métropolitaine)

Retour

14 jours

Données de la pièce et documentation disponible

Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.

Plage de pression

0-4 bar

Échelle de l'indicateur secondaire

1-2-3, avec une bande verte/grise de zone de travail

Couleur de l'aiguille

jaune

Corps

tête en plastique noir sur raccord en laiton
