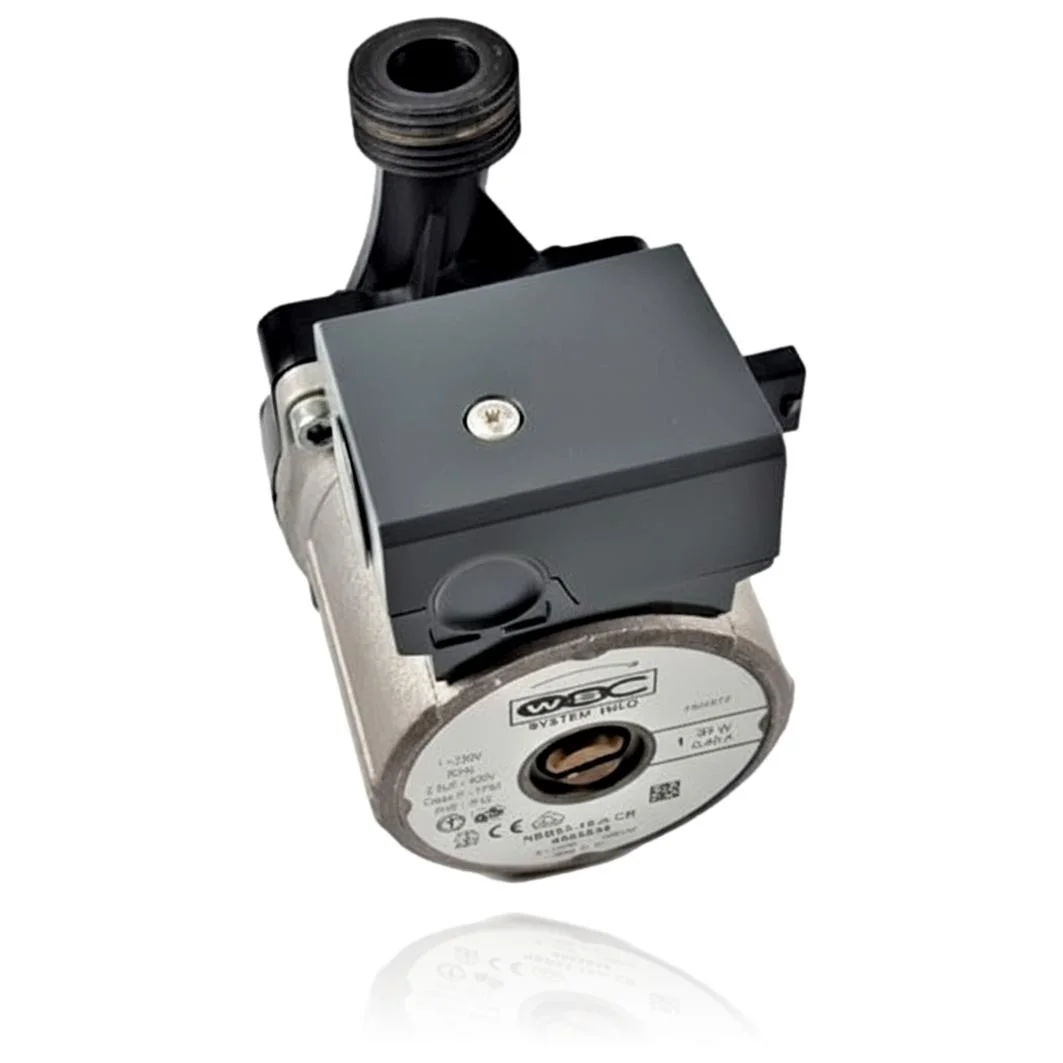

Pompe Circulateur Wilo - Saunier Duval Micra 23 SE Ref. 149100103
Pompe circulatrice fabriquée par Wilo, avec modèle de plaque NEB53-15-o CR et code 4505534, installée dans des chaudières Baxi Roca des gammes Habitat, Micra, Supermaster et Supermicra. Elle fait circuler l'eau du circuit de chauffage. Elle est remplacée lorsqu'elle fait du bruit, ne démarre pas après un arrêt en été, perd du débit ou présente des fuites. La référence de catalogue a un conflit non résolu.
TVA incluse
Contacter par WhatsAppChaudières Renova compatibles avec la référence 149100103
Pompe circulatrice avec référence 149100103. Huit compatibilités vérifiées : 23 SE et 24 SE.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Renova 23 SE | Micra | Contraste |
| Renova 24 SE | Micra | Contraste |
| Renova 23 E | Micra 2 | Contraste |
| Renova 24 SE | Micra 2 | Contraste |
| Renova 23 E | Habitat 2 | Contraste |
| Renova 24 SE | Habitat 2 | Contraste |
| Renova 23 SE | Habitat Plus | Contraste |
| Renova 23 E | Supermicra | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la ref. 149100103 est la pièce de votre chaudière
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 149100103. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout la pompe circulatrice 149100103
La pompe circulatrice fait circuler l'eau du circuit de chauffage. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
L'eau met du temps à sortir chaude ou la chaudière chauffe peu.
Cause : La pompe n'impulse pas l'eau avec suffisamment de force dans le circuit.
Regarde si tu remarques des vibrations dans le corps de la pompe avec la chaudière allumée ; si elle ne vibre pas, purges l'air avant de la remplacer.
- 02
La pompe fait du bruit ou vibre au démarrage.
Cause : L'air dans le rotor ou un roulement usé génèrent ce bruit.
Purgez l'air par la vis frontale et vérifiez si le bruit diminue ; s'il persiste, la panne provient de la pompe.
- 03
L'axe s'est grippé et la pompe ne démarre pas, typiquement après l'été.
Cause : Les sédiments du circuit bloquent le rotor lorsqu'il ne tourne pas depuis des mois.
Avec la chaudière éteinte, débloquez l'axe à la main par le bouchon frontal avant d'acheter une nouvelle.
- 04
De l'eau sort du corps de la pompe.
Cause : Le joint mécanique de l'arbre a perdu son étanchéité.
Séchez la zone et vérifiez après un cycle si la fuite réapparaît juste au niveau du corps de la pompe et non pas sur un raccord proche.
Codes d'erreur Renova que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| F.23 | Coupure de sécurité : variation de température trop importante (NTC1/NTC2). | Une pompe de circulation bloquée ou à puissance réduite empêche le débit et le départ monte fortement par rapport au retour. Vérifiez la tension et la consommation de la pompe, débloquez le rotor et contrôlez le ΔT départ/retour après la purge. |
| F.24 | Coupure de sécurité : montée en température trop rapide. | Si la pompe est grippée ou affaiblie, le débit chute et le circuit primaire surchauffe très rapidement. Contrôlez l'alimentation et la rotation de la pompe, le débit réel et effectuez une purge complète du circuit. |
| F.89 | Erreur : pompe. | L'électronique détecte une pompe non/mal raccordée ou en court-circuit. Vérifiez le connecteur et le câblage de la pompe, la continuité/l'isolement du moteur et qu'elle reçoit bien 230 V lorsque la carte commande la marche. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche technique : pompe de circulation Renova 149100103
- Référence catalogue
- 149100103
- Marque
- Renova
- Type de pièce
- Pompes
- Unités en stock
- 5 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- Tension
- 1~230V
- Fréquence
- 50Hz
- Condensateur
- 2,6µF - 400V
- Classe d'isolation
- Classe F - TF95
- Protection
- PN6 - IP42
- Puissance
- 93 W
- Courant
- 0,40 A
- Modèle (carte)
- NEB53-15-o CR
- Code (plaque)
- 4505534
- Code secondaire (plaque)
- 4505573
- Date/lot de fabrication (plaque)
- 6-12/99 - 028134
- Fabrication
- Fabriqué en UE
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Renova 23 SE (PDF)Document © Renova, fourni comme référence technique.
Questions fréquentes : pompe de circulation 149100103
La pompe circulatrice Wilo – Hermann Micra 23 SE est-elle de Wilo ou de Hermann ?
Cette pompe est-elle compatible avec la chaudière Hermann Micra 24 SE ?
Que signifie le code NEB53-15-o CR gravé sur la pompe ?
Pourquoi faut-il changer la pompe d'une chaudière Hermann Micra ?
Combien de modèles sont compatibles avec la pompe circulatrice Wilo – Hermann Micra 23 SE ?
Quels codes d'erreur sont documentés pour cette pompe ?
